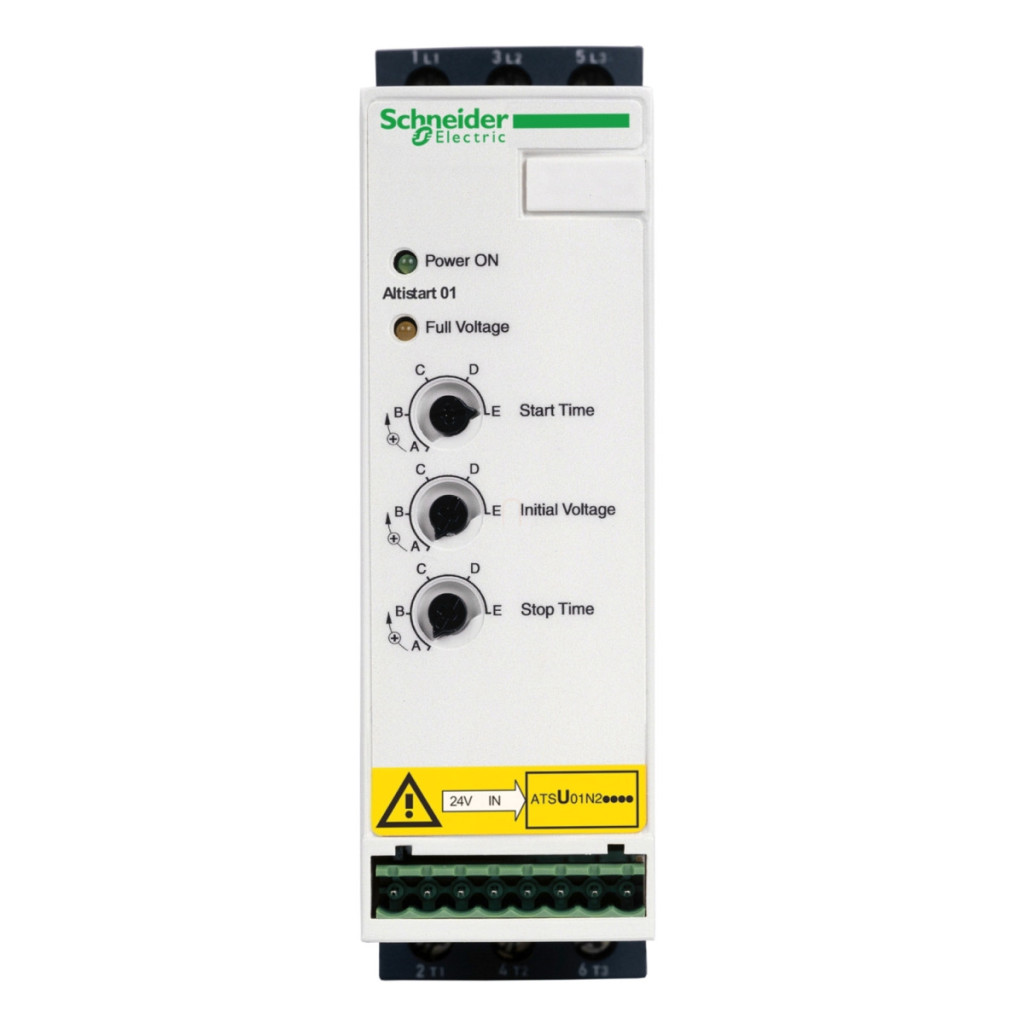

Soft starterul Schneider Electric din seria Altistart U01 (ATSU01N232LT) este o soluție inovatoare pentru controlul motoarelor asincrone, care este deosebit de avantajoasă pentru asigurarea unor procese de pornire și oprire line. Acest dispozitiv compact este optimizat pentru integrarea cu familia de produse TeSys U, ceea ce crește semnificativ eficiența și flexibilitatea sistemului de control al motorului. Modelul ATSU01N232LT are un curent nominal de 32 A și o tensiune de alimentare trifazată de 200-480 V, ceea ce îi permite să funcționeze cu motoare asincrone cu o putere nominală de 7,5-15 kW. Dispozitivul este potrivit pentru controlul motoarelor cu o putere maximă de 15 kW la 400 V și 7,5 kW la 230 V. În termeni de cai putere, aceasta corespunde unei puteri maxime a motorului de 20 CP la 460 V și 10 CP la 230 V. Soft starterul utilizează un mod de pornire cu rampă de tensiune, care reduce semnificativ curentul de pornire al motorului și sarcina mecanică asociată. Dispozitivul are o serie de caracteristici avansate, inclusiv un bypass integrat care minimizează pierderile de căldură în timpul funcționării normale. În timpul funcționării normale, disiparea puterii este de numai 2,5 W la sarcină maximă, ceea ce face ca dispozitivul să fie extrem de eficient din punct de vedere energetic. Procesul de pornire poate fi reglat între 1 și 10 secunde, iar utilizatorul poate controla cuplul de pornire între 30 și 80% în comparație cu pornirea directă de la rețea. În mod similar, timpul de decelerare poate fi reglat între 1 și 10 secunde, oferind o flexibilitate sporită în diferite medii de aplicare. Circuitul de control ATSU01N232LT necesită o tensiune de alimentare de 24 V c.c. (cu o toleranță de ±10%). Dispozitivul are trei intrări logice (LI1, LI2, BOOST) care sunt responsabile pentru funcțiile de oprire, pornire și creștere a cuplului de pornire. În plus, o ieșire logică cu colector deschis (LO1) semnalează sfârșitul procesului de pornire, iar o ieșire de releu (R1A, R1C NO) este de asemenea disponibilă. Dispozitivul asigură izolarea galvanică între circuitele de alimentare și de control, ceea ce sporește siguranța și fiabilitatea sistemului. Soft starterul ATSU01N232LT are un grad de protecție IP20 și poate fi utilizat la temperaturi ambientale cuprinse între -10 °C și +40 °C fără reducerea puterii. La temperaturi între 40 °C și 50 °C, este necesară o reducere a puterii de 2% per °C. Dispozitivul are o înălțime de 314 mm, o lățime de 45 mm și o adâncime de 170 mm, ceea ce îl face ușor de instalat în majoritatea dulapurilor de control. Soft starterul Schneider Electric ATSU01N232LT este un dispozitiv extrem de util în aplicații în care pornirea și oprirea ușoară a motorului sunt importante, cum ar fi benzi transportoare, pompe, compresoare sau alte echipamente industriale.
Schneider Electric Altistart 01 - ATSU01N232LT - soft starter/soft stop pentru U, 32A, 15kW, 3f, 200...480VAC date tehnice
Caracteristici principale
Familia de produse: Altistart U01 și TeSys U
Tipul dispozitivului: Soft starter
Domeniu de aplicare: Motoare asincrone
Aplicație specifică: Mașini simple
Denumire scurtă dispozitiv: ATSU01
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 200...480 V - 10...10 %
Date de performanță
Puterea motorului: 15 kW, trifazat la 400 V
7,5 kW, trifazat la 230 V
Puterea motorului în CP: 10 CP, trifazat la 230 V
20 CP, trifazat la 460 V
Curent nominal soft starter: 32 A
Categorie de utilizare: AC-53B conform EN/IEC 60947-4-2
Consum curent: 100 mA
Mod de pornire: Pornire cu rampă de tensiune
Disipare de putere: 2,5 W la sarcină maximă și la sfârșitul pornirii
322,5 W în stare tranzitorie
Caracteristici suplimentare
Tip de montare: Cu radiator
Funcții disponibile: Bypass integrat
Limite de tensiune de alimentare: 180...528 V
Frecvență de alimentare: 50...60 Hz - 5...5 %
Frecvență rețea: 47,5...63 Hz
Tensiune de ieșire: <= tensiune de alimentare
Tensiune circuit de control: 24 V CC +/- 10 %
Parametri de funcționare
Timp de pornire: Reglabil de la 1 la 10 s
1 s / 50
10 s / 5
5 s / 10
Timp de decelerare: Reglabil de la 1 la 10 s
Cuplu de pornire: 30...80% din cuplul de pornire al unui motor conectat direct la rețeaua electrică
Intrări și ieșiri
Tip intrare discretă: Logică (LI1, LI2, BOOST) funcții de oprire, pornire și pornire rapidă <= 8 mA 27 kOhm
Tensiune de intrare discretă: 24...40 V
Izolarea intrării-ieșirii: Galvanică între alimentare și control
Curent ieșire discretă: 2 A DC-13
3 A AC-15
Tip ieșire discretă: Logică colector deschis LO1 semnal de început/sfârșit
Ieșiri releu: R1A, R1C NO
Caracteristici fizice
Tip afișaj: 1 LED (verde) indică pornirea starterului
1 LED (galben) indică atingerea tensiunii nominale
Cuplu de strângere: 1,9...2,5 N.m
0,5 N.m
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 314 mm
Lățime: 45 mm
Adâncime: 170 mm
Date de mediu
Grad de protecție IP: IP20
Grad de poluare: 2 conform EN/IEC 60947-4-2
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform EN/IEC 60068-2-6
1,5 mm vârf la vârf (f= 3...13 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60068-2-27
Umiditate relativă: 5...95 % fără condens sau picături de apă conform EN/IEC 60068-2-3
Temperatura ambiantă de funcționare: -10...40 °C (fără reducere a puterii)
40...50 °C (2 % reducere a puterii/°C)
Temperatură ambiantă de depozitare: -25...70 °C conform EN/IEC 60947-4-2
Altitudine de funcționare: <= 1000 m fără reducere a puterii
> 1000 m cu reducere a curentului de 2,2 % la fiecare 100 m
Standarde și certificări
Certificări ale produsului: UL, CCC, CSA, C-Tick
Standarde: EN/IEC 60947-4-2
