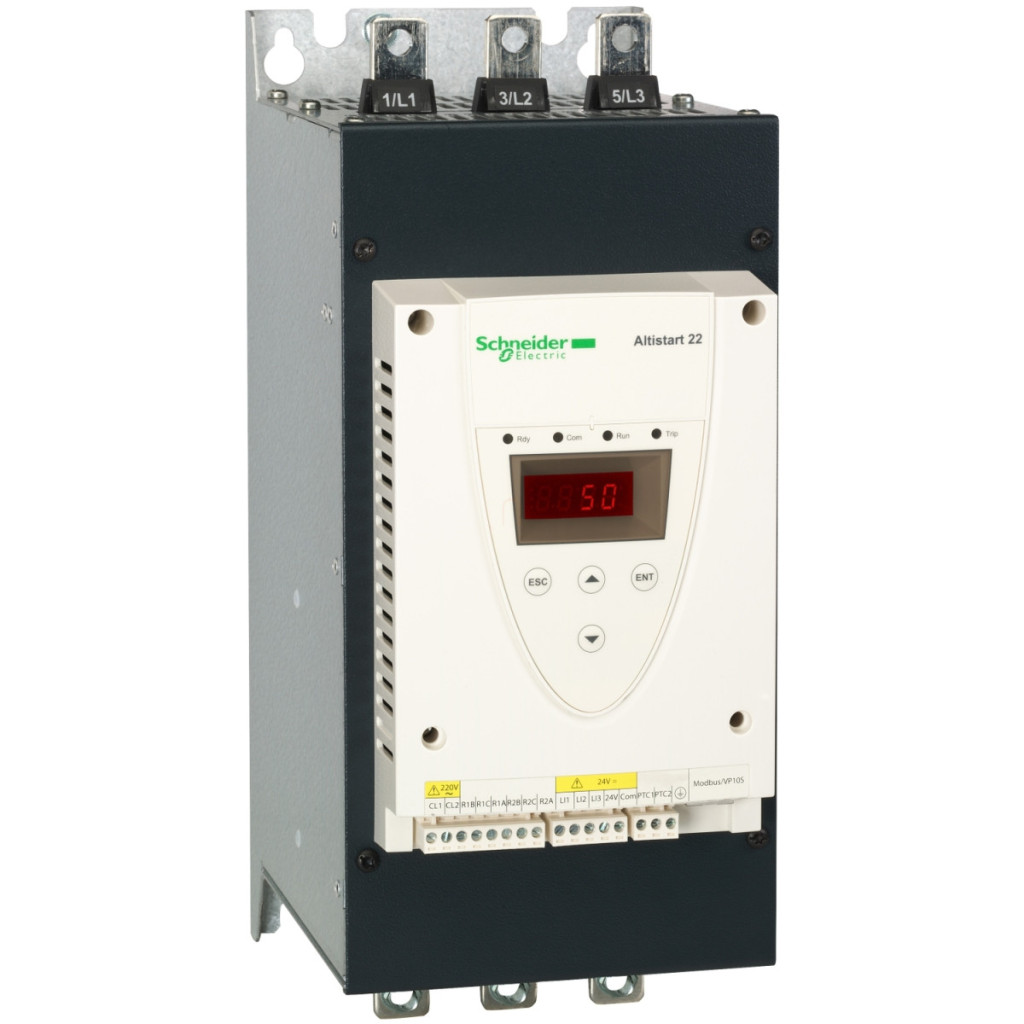

Altistart 22 ATS22C11Q este un soft starter de înaltă performanță pentru motoare asincrone, oferind performanțe și flexibilitate remarcabile pentru controlul pompelor și ventilatoarelor. Acest dispozitiv, fabricat de Schneider Electric, a fost dezvoltat special pentru controlul motoarelor cu o putere nominală de 30-55 kW, într-un interval de tensiune de 230-440 V. Esența tehnologiei soft starter este că pornește motorul treptat, reducând astfel semnificativ curentul de pornire și sarcina mecanică. ATS22C11Q funcționează cu control al cuplului, unde curentul este limitat la 3,5 In, asigurând o pornire optimă atât pentru motor, cât și pentru echipamentul acționat. Dispozitivul are o funcție de bypass intern, care reduce semnificativ pierderile de căldură și crește eficiența sistemului în timpul funcționării continue. Parametrii tehnici ai produsului sunt remarcabili: tensiune de alimentare de 230-440 V (±15-10%), frecvență de rețea de 50-60 Hz, protecție IP20 și dimensiuni de 356 x 150 x 229,5 mm. ATS22C11Q are o putere a motorului de 30 kW la 230 V și 55 kW atât la 400 V, cât și la 440 V. Setarea curentă din fabrică este de 100 A, iar pierderea de putere în aplicații standard este de 73 W. Dispozitivul are o categorie de utilizare AC-53A și un curent de pornire de 110 A IcL în aplicații standard. Opțiunile de conectare ale dispozitivului sunt extrem de flexibile: acesta poate fi conectat la cablul de alimentare al motorului sau la terminalele delta ale motorului. Tensiunea circuitului de control este de 230 V (±15-10%, 50/60 Hz), cu un consum de energie de numai 20 W. Dispozitivul are 2 ieșiri de releu care pot indica diferite stări: funcționare, alarmă, declanșare, oprire, fără oprire, pornire, gata. Relee sunt de tip comutator (C/O). Soft starterul are, de asemenea, 3 intrări logice (LI1, LI2, LI3) care funcționează cu logică pozitivă de 24 V. Protocolul Modbus este disponibil ca opțiune de comunicare, prin intermediul unui conector RJ45 cu o interfață fizică multidrop RS485. Comunicarea poate avea loc la viteze de 4800, 9600 sau 19200 bps, iar la rețea pot fi conectate până la 31 de dispozitive. Funcțiile de protecție ale dispozitivului includ protecție împotriva pierderii de fază, supraîncălzirii motorului și a starterului. Răcirea este asigurată prin circulația forțată a aerului, iar dispozitivul trebuie instalat vertical (±10°).
Date tehnice privind soft starterul Schneider Electric Altistart 22 ATS22C11Q
Caracteristici generale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Utilizare prevăzută: Pentru motoare asincrone
Domeniu de aplicare: Pompe și ventilatoare
Denumirea componentei: ATS22
Tensiune de alimentare: 230...440 V - 15...10 %
Număr de faze: 3 faze
Caracteristici de performanță
Puterea motorului: 30 kW la 230 V, 55 kW la 400 V, 55 kW la 440 V
Setare curent din fabrică: 100 A
Pierdere de putere: 73 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire controlată de cuplu (curent limitat la 3,5 In)
Curent de pornire IcL: 110 A conectat la linia de alimentare a motorului pentru aplicații standard
Grad de protecție IP: IP20
Caracteristici suplimentare
Metodă de montare: Cu radiator
Funcții disponibile: Bypass intern
Limite de tensiune de alimentare: 195…484 V
Frecvență rețea: 45...66 Hz
Frecvență alimentare: 50...60 Hz - 10...10 %
Conectarea dispozitivului: În cablul de alimentare al motorului sau la bornele delta ale motorului
Tensiune circuit de control: 230 V - 15...10% 50/60 Hz
Consum circuit de control: 20 W
Intrări și ieșiri
Număr ieșiri discrete: 2
Tip ieșire discretă: Ieșire releu R1 230 V: funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata C/O
Ieșire releu R2 230 V: funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata C/O
Curent minim de comutație: 100 mA la 12 V CC (ieșiri releu)
Curent maxim de comutare: 5 A 250 V CA rezistiv 1 ieșire releu
5 A 30 V CC rezistiv 1 ieșire releu
2 A 250 V c.a. inductiv 0,4 20 ms ieșiri releu
2 A 30 V c.c. inductiv 7 ms ieșiri releu
Număr de intrări discrete: 3
Tip intrare discretă: (LI1, LI2, LI3) logică, 5 mA 4,3 kOhm
Tensiune intrare discretă: 24 V <= 30 V
Logică intrare discretă: Logică pozitivă LI1, LI2, LI3: stare 0: < 5 V și <= 2 mA, stare 1: > 11 V, >= 5 mA
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date de comunicare: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Dimensiuni și date de funcționare
Înălțime: 356 mm
Lățime: 150 mm
Adâncime: 229,5 mm
Poziție de funcționare: Verticală +/- 10 grade
Tip de răcire: Convecție forțată
Umiditate relativă: 0…95 % fără condens sau picurare de apă (conform IEC 60068-2-3)
Temperatura ambiantă în timpul funcționării: -10…40 °C (fără reducere a puterii), 40…60 °C (reducere a puterii cu 2,2% per °C)
Temperatura ambiantă în timpul depozitării: -25…70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...< 2000 m cu reducere a curentului de 2,2% la fiecare 100 de metri
Nivel de zgomot: 56 dB
