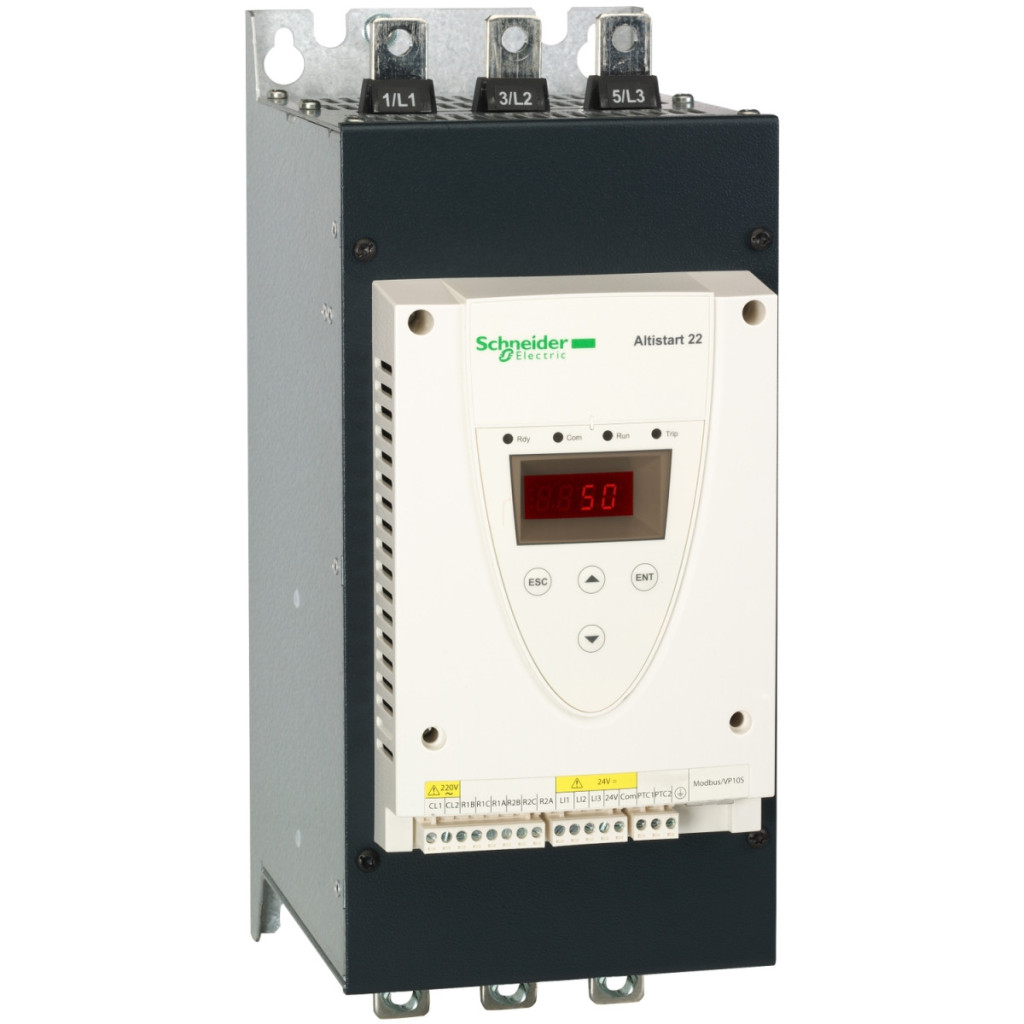

Soft starterul Schneider Electric Altistart 22 seria ATS22C14Q este un dispozitiv de înaltă calitate și performanță, conceput special pentru pornirea și oprirea ușoară a motoarelor asincrone. Acest produs este alegerea ideală pentru controlul pompelor și ventilatoarelor, unde pornirea și oprirea lină sunt esențiale pentru prelungirea duratei de viață a componentelor mecanice și optimizarea sarcinii pe rețeaua electrică. Soft starterul ATS22C14Q poate fi utilizat într-o gamă largă de puteri: 37 kW la 230 V și până la 75 kW atât la 400 V, cât și la 440 V. Dispozitivul poate fi conectat la o rețea trifazată cu o tensiune nominală de alimentare de 230...440 V (-15%...+10%). Setarea curentului din fabrică este de 131 A, în timp ce valoarea curentului de pornire ICL este de 140 A pentru aplicații standard. Motorul este pornit cu controlul cuplului, în timpul căruia curentul este limitat la 3,5 x In. Intervalul de curent de ieșire reglabil este de 0,4...1 ICL, ceea ce îl face potrivit pentru o gamă largă de aplicații. Tensiunea de control este de 230 V c.a. (-15%...+10%, 50/60 Hz), iar consumul circuitului de control este de numai 20 W. Dispozitivul are o funcție de bypass intern, care reduce pierderile în timpul funcționării continue. Dispozitivul are un grad de protecție IP00, ceea ce înseamnă că trebuie instalat într-un dulap de comutație adecvat. Dispozitivul este instalat cu un radiator, iar producătorul specifică o poziție de montare verticală (+/- 10°) pentru a asigura o ventilație adecvată. Sistemul său de răcire cu flux de aer forțat este demn de remarcat, asigurând o funcționare stabilă chiar și la temperaturi ambientale mai ridicate. Intervalul de temperatură de funcționare al dispozitivului este de -10...40 °C fără reducerea puterii, în timp ce între 40...60 °C poate fi utilizat cu o reducere a puterii de 2,2%/°C. ATS22C14Q oferă opțiuni de comunicare remarcabile: suport pentru protocolul Modbus prin conector RJ45, interfață fizică RS485 multidrop cu rate de transfer de 4800, 9600 sau 19200 bps. Până la 31 de dispozitive pot fi conectate la o rețea, permițând construirea de sisteme complexe. Funcțiile de protecție ale soft starterului sunt extinse: protecție de fază, protecție termică a motorului și protecție termică proprie a soft starterului. Dispozitivul are, de asemenea, o intrare pentru sondă PTC (750 Ohm), care oferă opțiuni suplimentare de protecție. ATS22C14Q are două ieșiri de releu (R1, R2) care pot fi configurate pentru a indica diferite stări: funcționare, alarmă, defect, oprire, fără oprire, pornire, gata. Cele trei intrări logice (LI1, LI2, LI3) funcționează cu o tensiune de control de 24 V c.c. Soft starterul Schneider Electric ATS22C14Q este conform cu mai multe standarde internaționale (IEC 60947-4-2) și are multiple certificări (UL, CSA, C-Tick, GOST, CCC). Cu dimensiuni de 356 mm înălțime, 150 mm lățime și 229,5 mm adâncime și o greutate de 18 kg, acesta oferă o soluție compactă pentru aplicații de înaltă performanță. Dispozitivul este recomandat în special pentru mediile industriale în care protecția componentelor mecanice, reducerea supratensiunilor de rețea și funcționarea eficientă din punct de vedere energetic sunt priorități.
Schneider Electric Altistart 22 - ATS22C14Q - date tehnice soft starter
Caracteristici principale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Domeniu de aplicare: Motoare asincrone
Aplicație specială: Pompe și ventilatoare
Denumirea componentei: ATS22
Caracteristici electrice
Număr de faze: 3 faze
Tensiune nominală de alimentare: 230...440 V (-15...+10%)
Puterea motorului: 37 kW la 230 V, 75 kW la 400 V, 75 kW la 440 V
Setare curent din fabrică: 131 A
Pierdere de putere: 82 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire cu control al cuplului (limită de curent 3,5 In)
Curent de pornire ICL: 140 A când este conectat la linia de alimentare a motorului, pentru aplicații standard
Grad de protecție IP: IP00
Caracteristici suplimentare
Metodă de montare: Cu radiator
Funcție disponibilă: Bypass intern
Limite de tensiune de alimentare: 195...484 V
Frecvența rețelei: 50...60 Hz (-10...+10%)
Domeniu de frecvență: 45...66 Hz
Conectarea dispozitivului: În cablul de alimentare al motorului sau pe bornele delta ale motorului
Tensiune circuit de control: 230 V (-15...+10%) 50/60 Hz
Consum energie circuit de control: 20 W
Ieșiri și intrări
Număr de ieșiri digitale: 2
Tip ieșire digitală: Ieșire releu R1 230 V (funcționare, alarmă, defect, oprit, neoprit, pornire, gata) C/O, ieșire releu R2 230 V (funcționare, alarmă, defect, oprit, neoprit, pornire, gata) C/O
Curent minim de comutare: 100 mA 12 V CC (ieșiri releu)
Curent maxim de comutare: 5 A 250 V CA rezistiv 1 ieșire releu, 5 A 30 V CC rezistiv 1 ieșire releu, 2 A 250 V c.a. inductiv 0,4 20 ms ieșire releu, 2 A 30 V c.c. inductiv 7 ms ieșire releu Număr de intrări digitale: 3 Tip intrare digitală: (LI1, LI2, LI3) logic, 5 mA 4,3 kOhm
Tensiune intrare digitală: 24 V <= 30 V
Curent de ieșire: 0,4...1 Icl reglabil
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date de comunicare: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Număr de dispozitive instalate: 31
Protecție
Tip de protecție: Defecțiune de fază: linie de alimentare, Protecție termică: motor, Protecție termică: soft starter
Marcaj: CE
Caracteristici fizice
Tip de răcire: Flux de aer forțat
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 356 mm
Lățime: 150 mm
Adâncime: 229,5 mm
Gama de putere a motorului AC-3: 30...50 kW 200...240 V trifazat, 55...100 kW 380...440 V trifazat
Condiții de mediu
Umiditate relativă: 0...95% fără condens sau picurare de apă (conform IEC 60068-2-3)
Temperatura aerului ambiant în timpul funcționării: -10...40 °C (fără reducere a puterii), 40...60 °C (reducere a puterii cu 2,2 %/°C)
Temperatura aerului ambiant în timpul depozitării: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...< 2000 m reducere a puterii de 2,2% la fiecare 100 m
