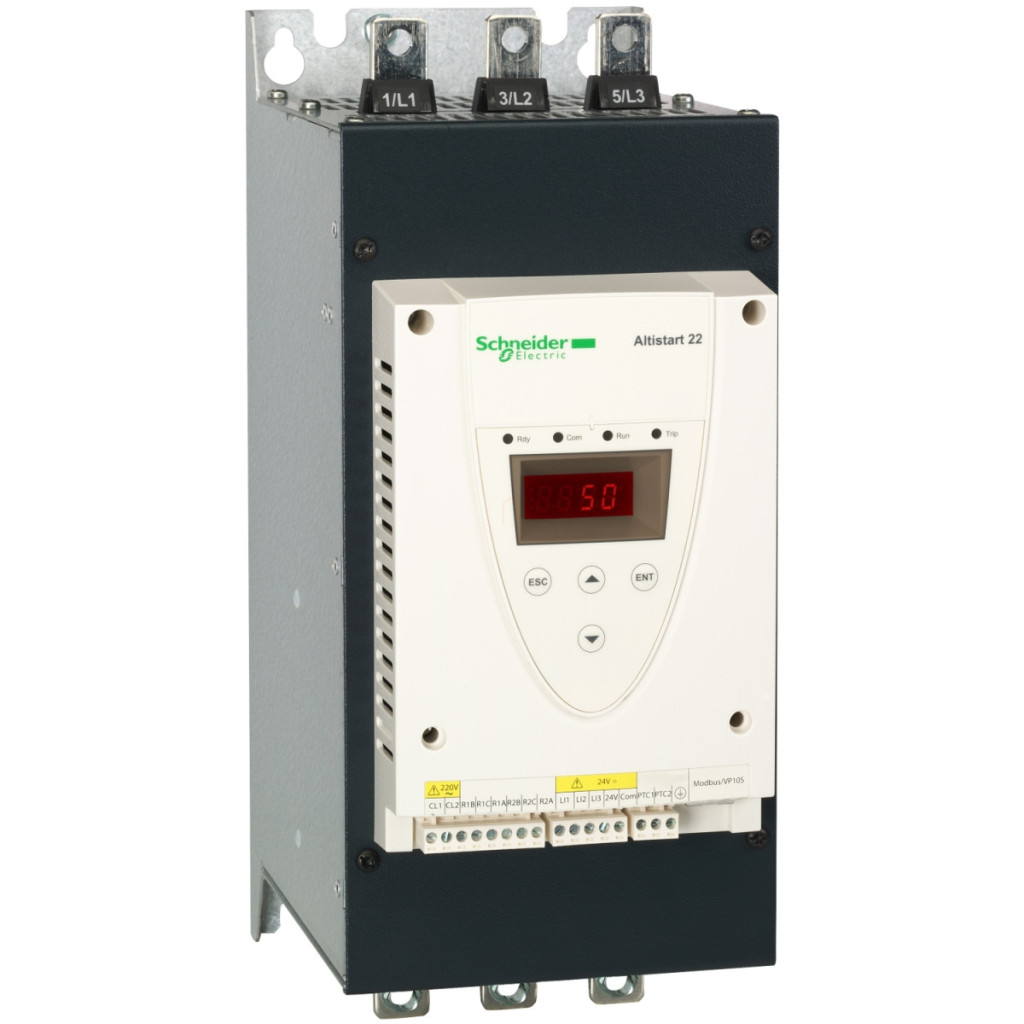

Altistart 22 ATS22C17Q este un soft starter de înaltă performanță de la Schneider Electric, conceput special pentru controlul motoarelor asincrone. Acest dispozitiv avansat este ideal pentru pornirea pompelor și ventilatoarelor, oferind protecție optimă a motorului și control al cuplului. O caracteristică remarcabilă a acestui produs este capacitatea sa de a controla motoare de până la 90 kW pe o sursă de alimentare de 400-440 V. Soft starterul Schneider Electric Altistart 22 ATS22C17Q este recomandat în special pentru aplicații de mare putere în care pornirea directă sau pornirea stea-triunghi nu este adecvată. Pornirea controlată prin cuplu (cu limitare de curent de până la 3,5 In) minimizează supratensiunile de curent la pornire, protejând astfel componentele mecanice și rețeaua. Produsul poate fi utilizat într-un interval de tensiune de alimentare de 230-440 V, cu o toleranță de -15% până la +10%, ceea ce asigură o gamă largă de aplicații. Compatibilitatea cu o frecvență de rețea de 50-60 Hz (cu o toleranță de ±10%) mărește și mai mult gama de aplicații posibile. Dispozitivul are un curent nominal de 170 A și o funcție de bypass intern, care reduce pierderile de căldură în timpul funcționării. Este disponibil într-un design trifazat, protejat IP00, cu aripă de răcire. Pierderea de putere tipică pentru aplicațiile standard de 91 W asigură o funcționare eficientă din punct de vedere energetic. În principiu, sunt acceptate două tipuri de instalare: conectarea la linia de alimentare a motorului sau la terminalele delta ale motorului, oferind opțiuni flexibile de instalare. Schneider Electric ATS22C17Q are un circuit de control de 230 V cu un consum al circuitului de control de numai 20 W. Produsul are trei intrări logice (LI1, LI2, LI3) și două ieșiri releu (R1, R2), care pot fi programate pentru a indica diferite stări, cum ar fi funcționare, alarmă, oprire, pornire sau standby. Dispozitivul are protecție încorporată împotriva defectării fazei, supraîncălzirii motorului și supraîncălzirii starterului. În ceea ce privește opțiunile de comunicare, ATS22C17Q utilizează protocolul Modbus cu un conector RJ45 și o interfață fizică multidrop RS485. Viteza de comunicare poate fi de 4800, 9600 sau 19200 bps, iar până la 31 de dispozitive pot fi instalate simultan. În ceea ce privește dimensiunile, dispozitivul are o înălțime de 356 mm, o lățime de 150 mm și o adâncime de 229,5 mm și cântărește 18 kg. Sistemul de răcire cu convecție forțată asigură o disipare adecvată a căldurii în timpul funcționării.
Schneider Electric Altistart 22 - ATS22C17Q date tehnice
Caracteristici generale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Aplicație: Pentru motoare asincrone
Domeniu special de aplicație: Pompe și ventilatoare
Denumirea componentei: ATS22
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 230...440 V - 15...10%
Puterea motorului: 45 kW la 230 V, 90 kW la 400 V, 90 kW la 440 V
Setare curent din fabrică: 162 A
Pierdere de putere: 91 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire cu control al cuplului (limitare a curentului până la 3,5 In)
Curent nominal de pornire ICL: 170 A conectat la linia de alimentare a motorului pentru aplicații standard
Grad de protecție IP: IP00
Caracteristici suplimentare
Tip de montare: Cu radiator
Funcții disponibile: Bypass intern
Limite de tensiune de alimentare: 195...484 V
Frecvență de alimentare: 50...60 Hz - 10...10%
Frecvență rețea: 45...66 Hz
Conectarea dispozitivului: La bornele delta ale motorului sau la linia de alimentare a motorului
Tensiunea circuitului de control: 230 V - 15...10% 50/60 Hz
Consum circuit de control: 20 W
Intrări și ieșiri
Număr ieșiri discrete: 2
Tipuri ieșiri discrete: Ieșire releu R1 230 V (funcționare, alarmă, oprire, pornire, standby), ieșire releu R2 230 V (funcționare, alarmă, oprire, pornire, standby) Număr de intrări discrete: 3 Tip intrare discretă: (LI1, LI2, LI3) logic, 5 mA 4,3 kOhm
Tensiune intrare discretă: 24 V <= 30 V
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date de comunicare: Serială
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Protecții
Tip de protecție: Defecțiune de fază: linie, Protecție termică: motor, Protecție termică: starter
Caracteristici mecanice
Tip de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 356 mm
Lățime: 150 mm
Adâncime: 229,5 mm
Condiții de mediu
Umiditate relativă: 0...95% fără condens sau picături de apă
Temperatura aerului ambiant în timpul funcționării: -10...40°C (fără reducerea puterii), 40...60°C (reducere a puterii de 2,2%/°C)
Temperatura ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducerea puterii, > 1000...< 2000 m reducere a puterii cu 2,2% pentru fiecare 100 m suplimentari
