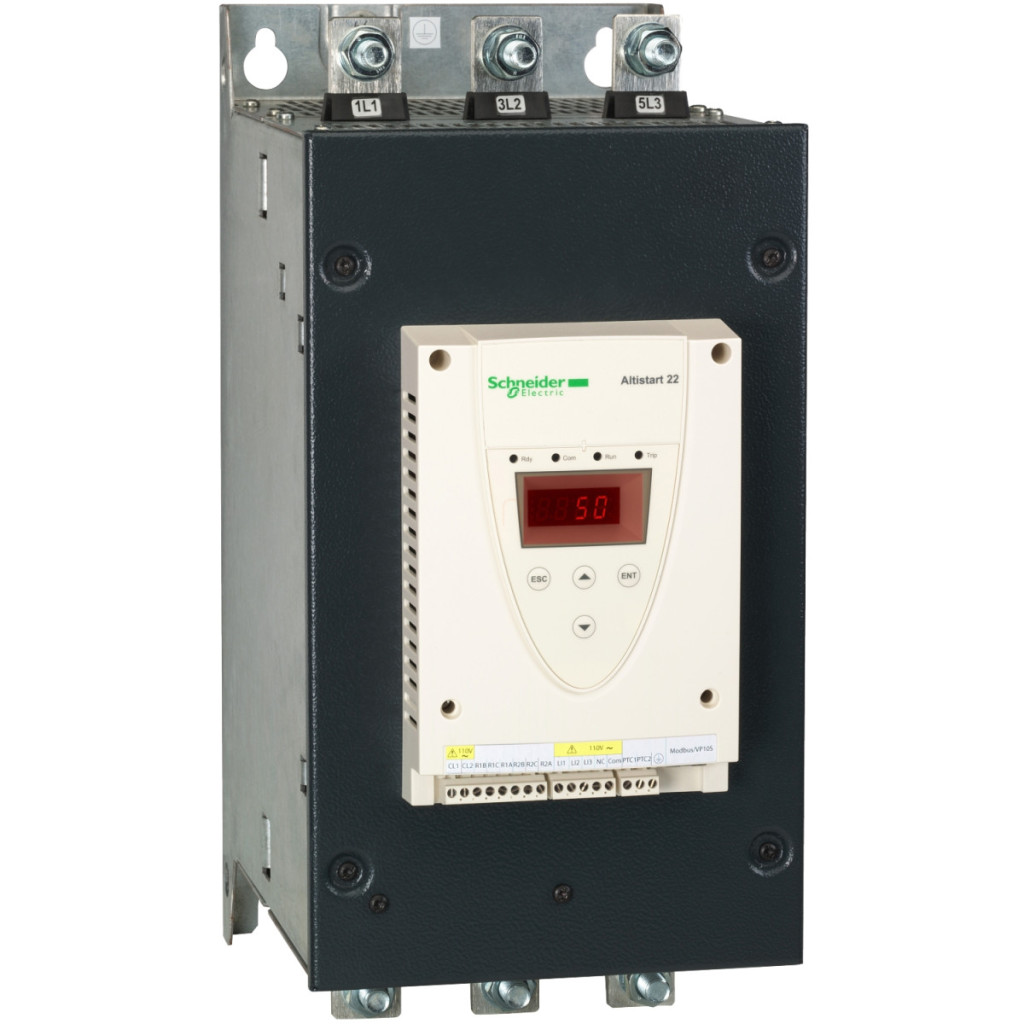

Familia de demaroare software Altistart 22 Demarorul soft ATS22C21Q este alegerea ideală pentru controlul pompelor și ventilatoarelor, în special în aplicații cu cerințe de putere mai mari. Acest demaror electronic sofisticat este una dintre soluțiile profesionale ale Schneider Electric, care acordă o atenție specială pornirii și opririi ușoare a motoarelor, reducând semnificativ solicitările mecanice și supratensiunile. Demarorul soft ATS22C21Q poate fi utilizat în rețele trifazate de 230-440 V și este proiectat pentru a controla motoare asincrone între 55 și 110 kW. Datele exacte de performanță: este capabil să controleze puterea motorului de 55 kW la 230 V, 110 kW la 400 V și 110 kW la 440 V. Dispozitivul este setat din fabrică la un curent de 195 A, dar acesta poate fi reglat la o valoare de 0,4...1 Icl pentru aplicația dvs. Curentul nominal maxim (Icl) al ATS22C21Q este de 210 A când este conectat la linia de alimentare a motorului pentru aplicații standard. Acest soft starter asigură pornirea controlată de cuplu, limitând curentul la 3,5 In, ceea ce este ideal pentru evitarea solicitării mecanice cauzate de pornirile bruște. O caracteristică specială a dispozitivului este funcția de bypass încorporată, care se activează după finalizarea procesului de pornire, reducând pierderile de funcționare și generarea de căldură. În timpul funcționării, disipă doar 117 W de putere în aplicații standard. Datorită clasei de protecție IP00, dispozitivul trebuie instalat într-o carcasă adecvată. În ceea ce privește opțiunile de comunicare, ATS22C21Q utilizează protocolul Modbus printr-o interfață fizică multidrop RS485 cu un conector RJ45. Viteza de comunicare poate fi de 4800, 9600 sau 19200 bps, iar pe o singură rețea pot fi instalate până la 31 de dispozitive. Acest lucru permite monitorizarea și controlul de la distanță al echipamentului, ceea ce este deosebit de util în sistemele de automatizare industrială. Dispozitivul are 2 ieșiri de releu (R1, R2) care pot fi configurate pentru mai multe stări: funcționare, alarmă, defect, oprire, neoprire, pornire sau indicarea stării de așteptare. Circuitele de control funcționează la o tensiune de 230 V c.a. (±15%), în timp ce intrările logice (LI1, LI2, LI3) necesită o tensiune de 24 V c.c. Intrările utilizează logica pozitivă și permit o gamă largă de moduri de control. ATS22C21Q oferă, de asemenea, opțiunea de a încorpora o bobină de motor conectată în triunghi, ceea ce poate fi avantajos în anumite aplicații. Dimensiunile dispozitivului sunt: 425 mm înălțime, 206 mm lățime și 299 mm adâncime, cu o greutate netă de 33 kg. Dispozitivul poate fi răcit prin flux de aer forțat și necesită o poziție de montare verticală cu un unghi de ±10 grade. Motorul este protejat în mai multe moduri: oferă funcții de protecție împotriva defectării fazei, protecție termică a motorului și protecție termică a starterului. Produsul are marcajul CE și este conform cu mai multe standarde internaționale (IEC 60947-4-2) și are diverse certificări, cum ar fi CCC, UL, GOST, CSA și C-Tick.
Schneider Electric Altistart 22 - ATS22C21Q - date tehnice soft starter
Caracteristici de bază
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Domeniu de aplicare: Motoare asincrone
Aplicație specială: Pompe și ventilatoare
Denumirea componentei: ATS22
Vă rugăm să rețineți: Producția acestui produs va fi întreruptă la 30 iunie 2027. 29 iunie 2035. Caracteristici electrice Număr de faze: 3 faze Tensiune nominală de alimentare: 230...440 V - 15...10 %
Tensiune motor: 110 kW 400 V, 110 kW 440 V, 55 kW 230 V
Setare curent din fabrică: 195 A Disipare de putere: 117 W pentru aplicații standard Categorie de utilizare: AC-53A Mod de pornire: Pornire controlată de cuplu (limitare a curentului la 3,5 In) Valoare de pornire ICL: 210 A pentru conexiunea de alimentare a motorului în aplicații standard
Grad de protecție IP: IP00
Caracteristici suplimentare
Metodă de montare: Cu radiator
Funcție disponibilă: Bypass intern
Limite de tensiune de alimentare: 195…484 V
Frecvență de alimentare: 50...60 Hz - 10...10 %
Frecvența rețelei: 45...66 Hz
Conectarea dispozitivului: La bornele delta ale motorului sau la cablul de alimentare al motorului
Tensiunea circuitului de comandă: 230 V - 15...10% 50/60 Hz
Consum de energie al circuitului de control: 20 W
Caracteristici de intrare și ieșire
Număr de ieșiri discrete: 2
Tip ieșire discretă: Ieșire releu R1 230 V pentru stările de funcționare, alarmă, defect, oprire, fără oprire, pornire, gata C/O
Ieșire releu R2 230 V pentru stările de funcționare, alarmă, defect, oprire, fără oprire, pornire, gata C/O
Curent minim de comutare: 100 mA la 12 V CC (ieșiri releu) Curent maxim de comutare: 5 A la 250 V CA ohmi pentru 1 ieșire releu, 5 A la 30 V CC ohmi pentru 1 ieșire releu Număr de intrări discrete: 3 Tip intrare discretă: (LI1, LI2, LI3) logică, 5 mA 4,3 kOhm
Tensiune intrare discretă: 24 V <= 30 V
Logică intrare discretă: Logică pozitivă LI1, LI2, LI3 0 stare: < 5 V și <= 2 mA, 1 stare: > 11 V, >= 5 mA
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date de comunicare: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Dispozitive instalabile: 31
Protecție și răcire
Tip de protecție: Pierdere de fază: rețea, Protecție termică: motor, Protecție termică: starter
Tip de răcire: Convecție forțată
Caracteristici fizice
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 425 mm
Lățime: 206 mm
Adâncime: 299 mm
Greutate netă: 33 kg
Gama de putere a motorului
Gama de putere a motorului AC-3: 55…100 kW pentru 200…240 V trifazat, 110…220 kW pentru 380…440 V trifazat
Caracteristici de mediu
Compatibilitate electromagnetică: Emisii conduse și radiate Nivel A conform IEC 60947-4-2
Rezistență la vibrații: 1 gn (f= 13…200 Hz) conform IEC 60068-2-6, 1,5 mm (f= 2…13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru 11 ms conform IEC 60068-2-27 Nivel de zgomot: 56 dB Grad de poluare: Nivel 2 conform IEC 60664-1 Umiditate relativă: 0 până la 95% fără condens sau picurare de apă conform IEC 60068-2-3
Temperatura ambiantă în timpul funcționării: -10…40 °C (fără reducerea capacității nominale de încărcare), 40…60 °C (reducere de 2,2 % per °C) Temperatura ambiantă în timpul depozitării: -25…70 °C Altitudine de funcționare: <= 1000 m fără reducerea capacității de încărcare, > 1000...< 2000 m cu reducerea curentului cu 2,2 % la fiecare 100 de metri
