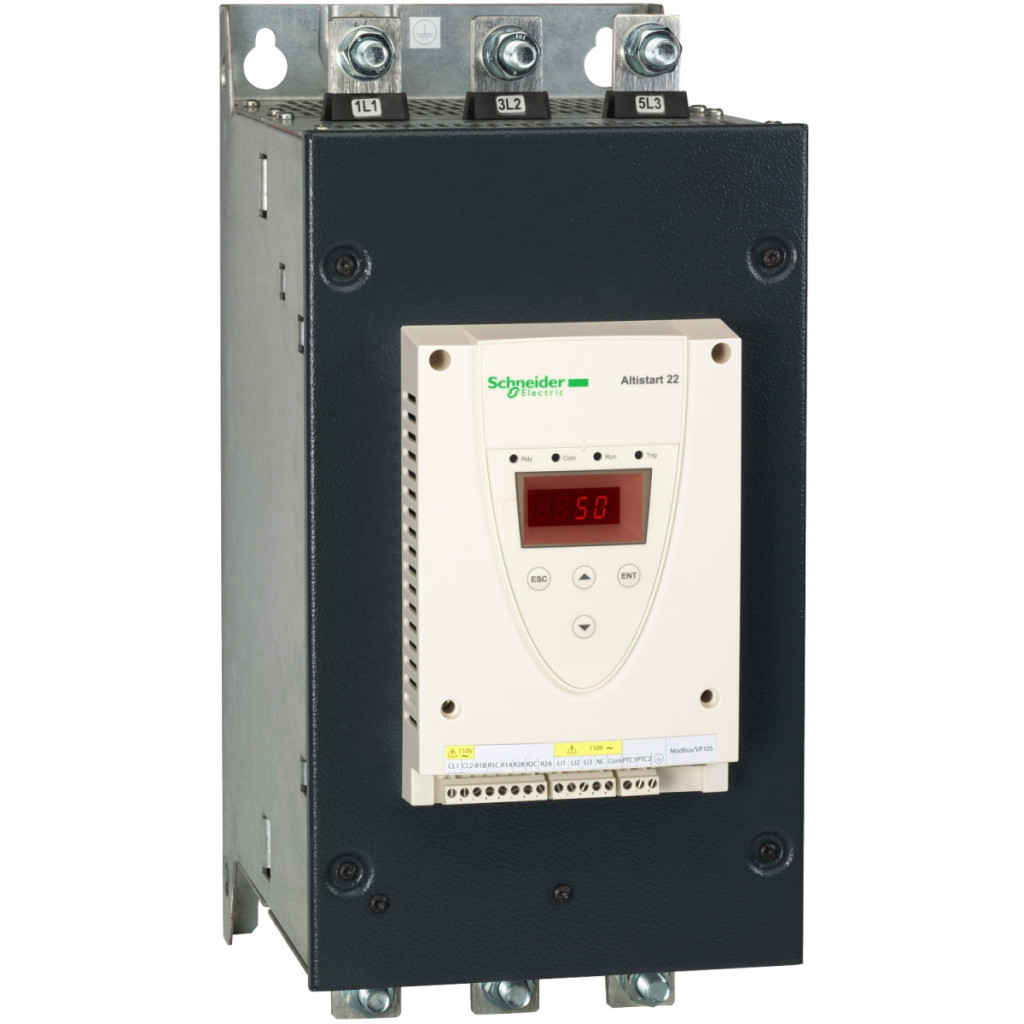

Schneider Electric Altistart 22 - ATS22C21S6 - date tehnice soft starter
Caracteristici generale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Scopul produsului: Motoare asincrone
Domeniu special de aplicare: Pompe și ventilatoare
Denumirea componentei: ATS22
Număr de faze de rețea: 3 faze
Caracteristici electrice
Tensiune nominală de alimentare: 230...600 V - 15...10 %
Puterea motorului: 110 kW 400 V, 110 kW 440 V, 55 kW 230 V, 132 kW 500 V
Setarea curentului din fabrică: 180 A Disipare de putere: 117 W pentru aplicații standard Categorie de utilizare: AC-53A Tip de pornire: Controlul cuplului (limitare a curentului la 3,5 In) Clasificare pornire IcL: 210 A pentru conectarea la linia de alimentare a motorului în aplicații standard
Grad de protecție IP: IP00
Caracteristici suplimentare
Tip de montare: Cu radiator
Funcții disponibile: Bypass intern
Limite de tensiune de alimentare: 195...660 V
Frecvență de alimentare: 50...60 Hz - 10...10 %
Frecvență rețea: 45...66 Hz
Conectare dispozitiv: În cablul de alimentare al motorului
Tensiune circuit de control: 230 V - 15...10 % 50/60 Hz
Consum de energie al circuitului de control: 20 W
Număr de ieșiri discrete: 2
Tip ieșire discretă: ieșiri releu R1 și R2 (230 V) - poate indica: funcționare, alarmă, eliberare, oprire, fără oprire, pornire, stare de așteptare
Curent minim de comutare: 100 mA la 12 V CC (ieșiri releu)
Curent maxim de comutare: 5 A la 250 V CA (rezistiv), 5 A la 30 V CC (rezistiv), 2 A la 250 V c.a. (inductiv), 2 A la 30 V c.c. (inductiv) Număr de intrări discrete: 3 Tip intrare discretă: (LI1, LI2, LI3) logică, 5 mA 4,3 kOhm Tensiune intrare discretă: 24 V <= 30 V
Logică intrare discretă: Logică pozitivă, stare 0: < 5 V și <= 2 mA, stare 1: > 11 V, >= 5 mA
Curent de ieșire: 0,4...1 Icl reglabil
Intrare sondă PTC: 750 Ohm
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune transfer date: Serial
Interfață fizică: RS485 multidrop
Viteză de transfer: 4800, 9600 sau 19200 bps Număr de dispozitive care pot fi instalate: 31 Protecție și condiții de mediu Tip de protecție: Defecțiune de fază: linie, Protecție termică: motor, Protecție termică: starter
Marcaj: CE
Tip de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade
Caracteristici fizice
Înălțime: 425 mm
Lățime: 206 mm
Adâncime: 299 mm
Gama de motoare AC-3: 55...100 kW 200...240 V trifazat, 110...220 kW 380...440 V trifazat, 110...220 kW 480...500 V trifazat Mediu de funcționare Compatibilitate electromagnetică: Conform cu IEC 60947-4-2, IEC 61000-4-12, IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-3, IEC 61000-4-5
Rezistență la vibrații: 1 gn (f= 13...200 Hz), 1,5 mm (f= 2...13 Hz) Rezistență la impact: 15 gn 11 ms Nivel de zgomot: 56 dB Grad de poluare: Nivel 2 conform IEC 60664-1 Umiditate relativă: 0...95 % fără condens sau picături de apă
Temperatura ambiantă în timpul funcționării: -10...40 °C (fără reducere a puterii), 40...60 °C (reducere a puterii cu 2,2 % per grad)
Temperatura ambiantă în timpul depozitării: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducerea puterii, > 1000...< 2000 m cu reducerea puterii cu 2,2 % pentru fiecare 100 de metri suplimentari
