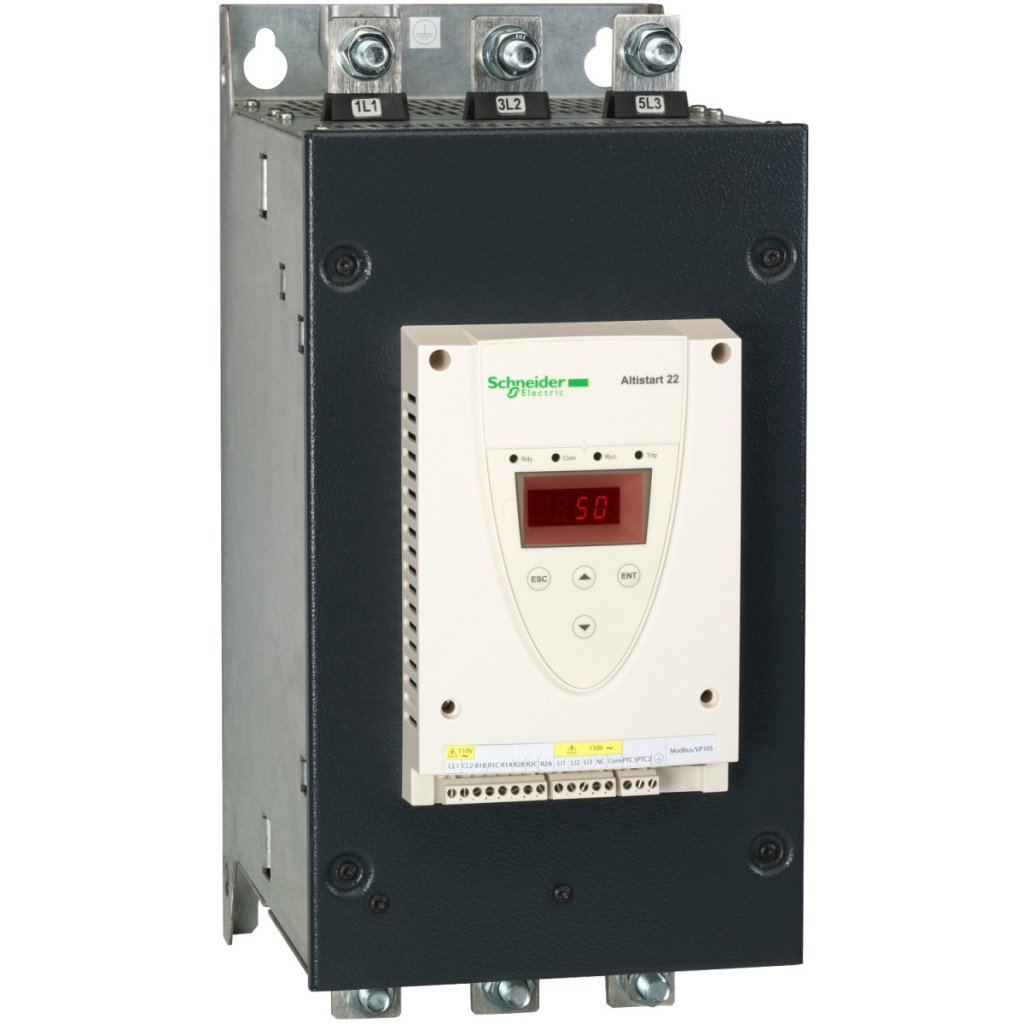

Schneider Electric Altistart 22 - ATS22C25Q - soft starter, 250A, 3f, 230…440VAC, tensiune de control 230VAC, date tehnice Modbus RTU
Caracteristici principale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Scopul produsului: Motoare asincrone
Domeniu special de aplicare: Pompe și ventilatoare
Denumirea componentei: ATS22
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 230...440 V - 15...10 %
Puterea motorului: 132 kW la 400 V, 132 kW la 440 V, 75 kW la 230 V
Setare curent din fabrică: 233 A
Pierdere de putere: 129 W pentru aplicații normale
Categorie de utilizare: AC-53A
Tip de pornire: Pornire controlată de cuplu (curent limitat la 3,5 In)
Clasificare starter IcL: 250 A cu conexiune de alimentare a motorului pentru aplicații normale
Grad de protecție IP: IP00
Caracteristici suplimentare
Metodă de montare: Cu aripă de răcire
Funcție disponibilă: Bypass intern
Limite de tensiune de alimentare: 195…484 V
Frecvență de alimentare: 50...60 Hz - 10...10 %
Frecvența rețelei: 45...66 Hz
Conectarea dispozitivului: La alimentarea motorului sau la bornele delta ale motorului
Tensiunea circuitului de comandă: 230 V - 15...10 % 50/60 Hz
Consum de energie al circuitului de control: 20 W
Număr de ieșiri digitale: 2
Tip ieșire digitală: ieșiri releu R1 și R2 230 V (funcționare, alarmă, eliberare, oprire, fără oprire, pornire, semnale de disponibilitate) Intrare/ieșire Curent minim de comutare: 100 mA la 12 V CC (ieșiri releu) Curent maxim de comutare: 5 A la 250 V CA sarcină rezistivă, 5 A la 30 V CC sarcină rezistivă, 2 A la 250 V c.a. sarcină inductivă, 2 A la 30 V c.c. sarcină inductivă
Număr de intrări digitale: 3
Tip intrare digitală: LI1, LI2, LI3 logică, 5 mA 4,3 kOhm
Tensiune intrare digitală: 24 V <= 30 V
Curent de ieșire: 0,4...1 Icl reglabil
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date de comunicare: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Dispozitive instalabile: 31
Protecții
Tip de protecție: Defecțiune de fază: linie, Protecție termică: motor, Protecție termică: starter
Marcaj: CE
Caracteristici fizice
Tip de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 425 mm
Lățime: 206 mm
Adâncime: 299 mm
Greutate netă: 33 kg
Date motor
Gama de putere a motorului AC-3: 55…100 kW la 200…240 V trifazat, 110…220 kW la 380…440 V trifazat
Tipul demarorului motorului: Demaror soft
Caracteristici de mediu
Compatibilitate electromagnetică: Conform cu IEC 60947-4-2 și alte standarde EMC
Standarde: IEC 60947-4-2 Certificări de produs: C-Tick, GOST, UL, CCC, CSA
Rezistență la vibrații: 1 gn (f= 13…200 Hz), 1,5 mm (f= 2…13 Hz) conform IEC 60068-2-6
Rezistență la impact: 15 gn pentru 11 ms conform IEC 60068-2-27
Nivel de zgomot: 56 dB
Grad de poluare: Nivel 2 conform IEC 60664-1
Umiditate relativă: 0 până la 95% fără condens sau picături de apă
Temperatura ambiantă în timpul funcționării: -10 până la 40°C (fără reducere a puterii), 40 până la 60°C (cu reducere a puterii de 2,2% per °C)
Temperatura de depozitare: -25…70 °C Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...< 2000 m cu reducere a puterii de 2,2% la fiecare 100 m
