Soft starterul Schneider Electric Altistart 22 seria ATS22C25S6 este un dispozitiv de înaltă performanță pentru pornirea și oprirea motoarelor asincrone. Acest tip este deosebit de potrivit pentru controlul pompelor și ventilatoarelor de mare putere, unde pornirea și oprirea treptată sunt esențiale pentru protejarea componentelor mecanice și optimizarea sarcinii rețelei. Soft starterul are o comandă de 230 V, în timp ce tensiunea de alimentare variază între 230 V și 500 V. Poate fi utilizat într-o gamă largă de aplicații în ceea ce privește puterea: este capabil să acționeze motoare cu o putere nominală de 75 kW la 230 V, 132 kW la 400 V, 132 kW la 440 V și 160 kW la 500 V. Dispozitivul aparține clasei de protecție IP00, ceea ce înseamnă că trebuie amplasat într-un dulap care oferă o protecție adecvată în timpul instalării. Unitatea este configurată din fabrică pentru 240 A și are protecție termică încorporată atât pentru motor, cât și pentru soft starter. Pentru comunicare, ATS22C25S6 utilizează protocolul Modbus printr-o interfață fizică RS485 multidrop, care poate funcționa la 4800, 9600 sau 19200 bps. Dispozitivul are două ieșiri de releu care furnizează diverse semnale de stare: funcționare, alarmă, oprire, pornire, standby. Modul de pornire este controlat de cuplu, cu un curent maxim de 3,5 ori curentul nominal. Controlul se realizează prin intrări logice de 24 V c.c., care funcționează cu logică pozitivă. Curentul de pornire poate fi reglat între 0,4 și 1 Icl. Dispozitivul oferă protecție precisă a motorului în diverse condiții de funcționare. Pentru aplicații standard (Clasa 10), timpul de eliberare este de 32 de secunde la un curent de 3,5 In în condiții de rece și de 16 secunde în condiții de cald. Pentru aplicații mai severe (Clasa 20 și Clasa 30), aceste valori cresc în consecință. Dispozitivul are, de asemenea, o intrare pentru sondă PTC pentru protecția termică a motorului. În ceea ce privește dimensiunile fizice, ATS22C25S6 are o înălțime de 425 mm, o lățime de 206 mm, o adâncime de 299 mm și o greutate de 33 kg. La instalare, este important să se țină cont de faptul că unitatea trebuie montată vertical, cu o toleranță de ±10 grade, pentru a asigura o ventilație adecvată. Dispune de răcire prin convecție forțată pentru o răcire adecvată, iar instrucțiunile de instalare trebuie respectate pentru a preveni supraîncălzirea.

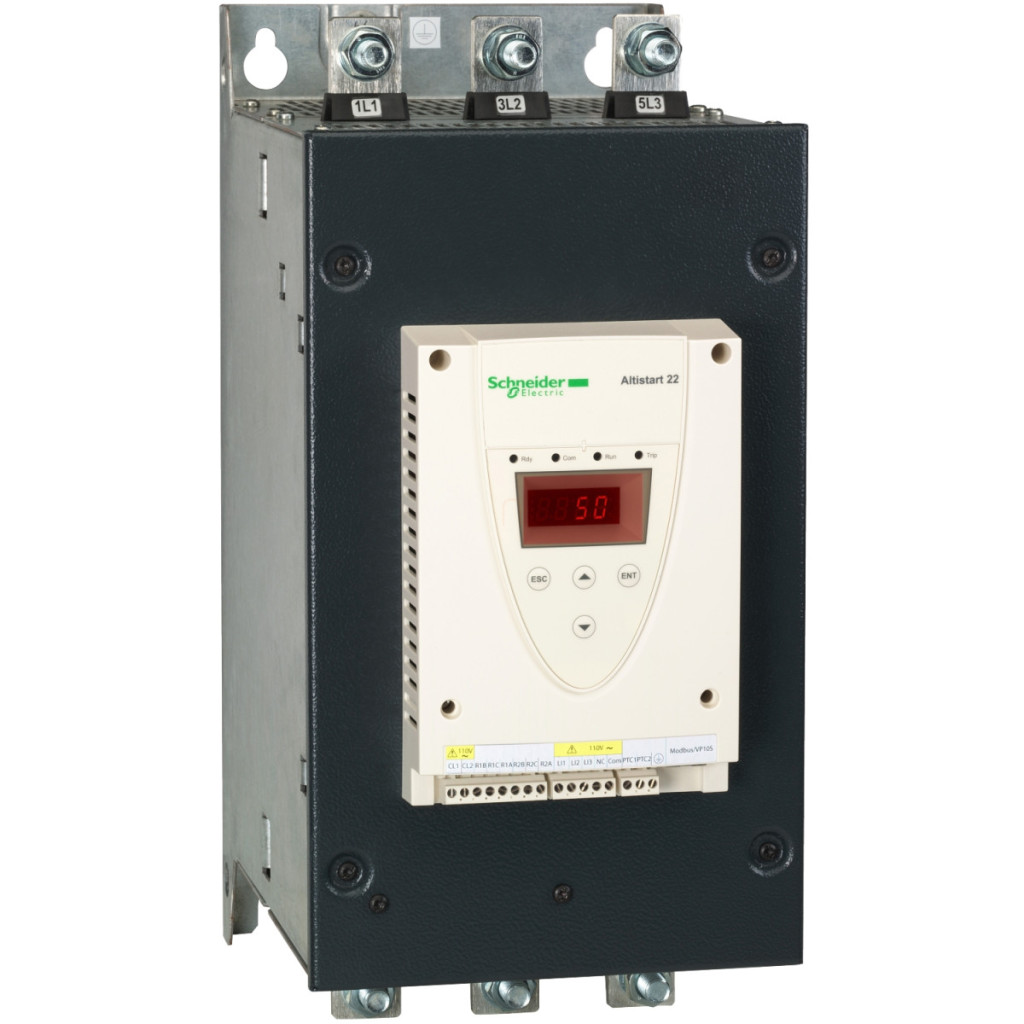

Schneider Electric Altistart 22 - ATS22C25S6 - soft starter, 250A, 3f, 208…600VAC, tensiune de control 230VAC, date tehnice Modbus RTU
Caracteristici principale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Domeniu de aplicare: Motoare asincrone
Domeniu special de aplicare: Pompe și ventilatoare
Denumirea componentei: ATS22
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare [Us]: 230...600 V - 15...10 %
Puterea motorului: 132 kW la 400 V 132 kW la 440 V 75 kW la 230 V 160 kW la 500 V
Setare curent din fabrică: 240 A
Disipare de putere: 129 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire controlată de cuplu (curent limitat la 3,5 In)
Valoare nominală de pornire IcL: 250 A pentru conectarea la linia de alimentare a motorului în aplicații standard
Protecție IP: IP00
Date suplimentare
Metodă de montare: Cu aripă de răcire
Funcții disponibile: Bypass intern
Limite de tensiune de alimentare: 195…660 V
Frecvență de alimentare: 50...60 Hz - 10...10 %
Frecvența rețelei: 45...66 Hz
Conectarea dispozitivului: În linia de alimentare a motorului
Tensiunea circuitului de control [Uc]: 230 V - 15...10 % 50/60 Hz
Consumul circuitului de control: 20 W
Număr de ieșiri discrete: 2
Tip ieșire discretă: Ieșire releu R1 230 V funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata C/O Ieșire releu R2 230 V funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata C/O
Curent minim de comutare: 100 mA la 12 V CC (ieșiri releu)
Curent maxim de comutare: 5 A 250 V c.a. rezistiv 1 ieșire releu 5 A 30 V c.c. rezistiv 1 ieșire releu 2 A 250 V c.a. inductiv 0,4 20 ms ieșire releu 2 A 30 V c.c. inductiv 7 ms ieșire releu
Număr de intrări discrete: 3
Tip intrare discretă: (LI1, LI2, LI3) logic, 5 mA 4,3 kOhm
Tensiune intrare discretă: 24 V <= 30 V
Curent de ieșire: 0,4...1 Icl reglabil
Intrare sondă PTC: 750 Ohm
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date de comunicare: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Protecție și condiții de funcționare
Tip de protecție: Defecțiune de fază: linie Protecție termică: motor Protecție termică: starter
Marcaj: CE
Tip de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 425 mm
Lățime: 206 mm
Adâncime: 299 mm
Gama de putere a motorului AC-3: 55…100 kW pentru 200…240 V trifazat 110…220 kW pentru 380…440 V trifazat 110…220 kW 480…500 V trifazat
Condiții de mediu
Compatibilitate electromagnetică: Emisii conduse și radiate Nivel A conform IEC 60947-4-2 Unde de vibrații atenuate Nivel 3 conform IEC 61000-4-12 Descărcări electrostatice Nivel 3 conform IEC 61000-4-2
Standarde: IEC 60947-4-2
Certificări de produs: UL, CCC, CSA, GOST, C-Tick
Rezistență la vibrații: 1 gn (f= 13…200 Hz) conform IEC 60068-2-6 1,5 mm (f= 2…13 Hz) conform IEC 60068-2-6
Rezistență la impact: 15 g pentru 11 ms conform IEC 60068-2-27
Nivel de zgomot: 56 dB
Grad de poluare: Nivel 2 conform IEC 60664-1
Umiditate relativă: 0 până la 95% fără condens sau picurare de apă conform IEC 60068-2-3
Temperatura ambiantă în timpul funcționării: -10…40 °C (fără reducere a puterii) 40…60 °C (cu reducere a puterii de 2,2 % per °C) -25…70 °C
Altitudine de funcționare: <= 1000 m fără reducerea puterii > 1000...< 2000 m cu o reducere de 2,2 % a curentului pentru fiecare 100 de metri suplimentari
