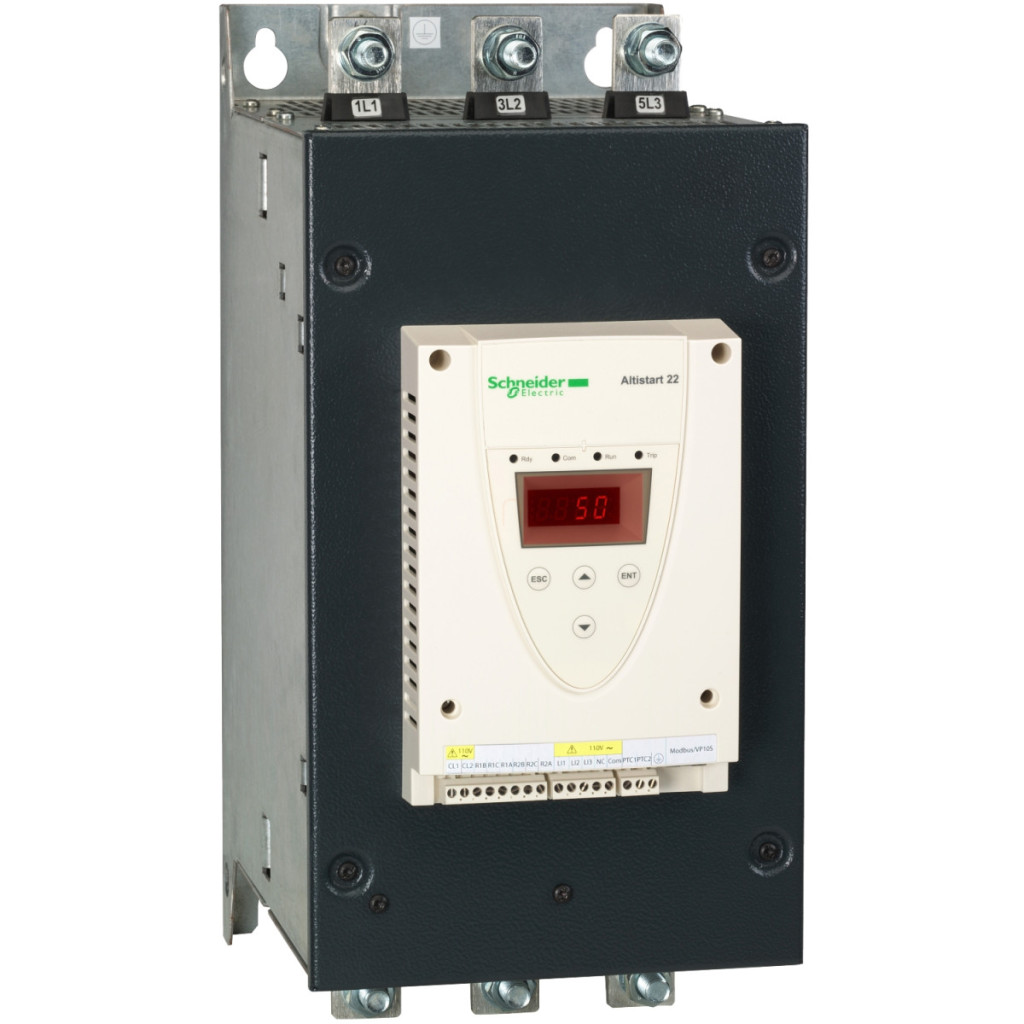

Soft starterul Altistart 22 seria ATS22C25S6U este unul dintre produsele industriale de top ale Schneider Electric, conceput pentru a optimiza procesul de pornire a motoarelor asincrone. Acest dispozitiv trifazat de 250 A este potrivit în special pentru aplicații cu pompe și ventilatoare, unde pornirea și oprirea lină sunt esențiale pentru creșterea duratei de viață a componentelor mecanice și reducerea vârfurilor de curent la pornire. Soft starterul ATS22C25S6U are o gamă largă de tensiuni de alimentare (208-600 V, -15%...+10%), ceea ce permite o instalare flexibilă în diverse medii industriale. Funcția de bypass încorporată reduce semnificativ pierderile de căldură în timpul funcționării normale, în timp ce tehnologia sofisticată de pornire cu control al cuplului (cu limitare a curentului de 3,5 In) asigură pornirea lină a motorului și a echipamentului acționat. Produsul poate fi utilizat în aplicații standard pentru motoare de 75 cai putere (208 V), 100 cai putere (230 V), 200 cai putere (460 V) sau chiar 250 cai putere (575 V), oferind o compatibilitate largă. Dispozitivul oferă funcții avansate de protecție, inclusiv protecție împotriva defectării fazelor și protecție termică a motorului și a starterului, care protejează atât motorul, cât și starterul în sine împotriva supraîncălzirii. Clasele de protecție termică (10, 20, 30) pot fi configurate în funcție de diferite cerințe de aplicare, permițând dispozitivului să se adapteze în mod optim la caracteristicile echipamentului acționat. În ceea ce privește comunicarea, interfața Modbus RTU încorporată permite integrarea ATS22C25S6U în sisteme de automatizare industrială prin intermediul interfeței fizice multidrop RS485, conectând până la 31 de dispozitive la viteze de 4800, 9600 sau 19200 bps. Soft starterul are două ieșiri de releu care pot fi configurate pentru mai multe stări (funcționare, alarmă, oprire, neoprit, pornire, gata) și trei intrări logice (LI1, LI2, LI3) cu logică pozitivă. Sunt disponibile scheme detaliate de cablare pentru intrări și ieșiri atât pentru modurile de control cu 2 fire, cât și pentru cele cu 3 fire. Curenții maximi de comutare sunt de 5 A 250 V CA sau 5 A 30 V CC pentru sarcini rezistive. Dispozitivul are protecție IP00, deci trebuie amplasat într-o carcasă adecvată, iar poziția de montare trebuie menținută în limita de ±10°. Dimensiunile produsului: 425 mm înălțime, 206 mm lățime, 299 mm adâncime.
Schneider Electric Altistart 22 - ATS22C25S6U - soft starter, 250A, 3f, 208…600VAC, tensiune de control 110VAC, date tehnice Modbus RTU
Caracteristici de bază
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Aplicația produsului: Motoare asincrone
Domeniu de aplicare special: Pompe și ventilatoare
Denumirea componentei: ATS22
Avertisment: Producția acestui produs va fi întreruptă la 30 iunie 2027. Sfârșitul serviciului: 29 iunie 2035.
Caracteristici electrice
Număr de faze: 3 faze
Tensiune nominală de alimentare: 208...600 V - 15...10 %
Puterea motorului: 100 CP 230 V, 200 CP 460 V, 250 CP 575 V, 75 CP 208 V
Setare curent din fabrică: 240 A
Pierdere de putere: 129 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire controlată de cuplu (curent limitat la 3,5 In)
Curent de pornire IcL: 250 A pentru conectarea la ramura de alimentare a motorului în aplicații standard Grad de protecție IP: IP00 Informații suplimentare Metodă de montare: Cu radiator Funcție disponibilă: Bypass intern
Limite de tensiune de alimentare: 177...660 V
Frecvență de alimentare: 50...60 Hz - 10...10 %
Frecvența rețelei: 45...66 Hz
Conectarea dispozitivului: În cablul de alimentare al motorului
Tensiunea circuitului de comandă: 110 V - 15...10 % 50/60 Hz
Consumul circuitului de comandă: 20 W Intrări și ieșiri Număr de ieșiri digitale: 2 Tip ieșire digitală: Ieșire releu R1 230 V (funcționare, alarmă, defect, oprit, neoprit, pornire, gata) C/O
Ieșire releu R2 230 V (funcționare, alarmă, defect, oprit, neoprit, pornire, gata) C/O
Curent minim de comutare: 100 mA 12 V CC (ieșiri releu)
Curent maxim de comutare: 5 A 250 V CA rezistiv, 5 A 30 V CC rezistiv, 2 A 250 V CA inductiv 0,4 20 ms, 2 A 30 V CC inductiv 7 ms Număr de intrări digitale: 3 Tip intrare digitală: (LI1, LI2, LI3) logică, 5 mA 20 kOhm Tensiune intrare digitală: 110 V <= 121 V
Logică intrare digitală: Logică pozitivă LI1, LI2, LI3 în starea 0: < 20 V și <= 15 mA, în starea 1: > 79 V, <= 2 mA
Curent de ieșire: 0,4...1 Icl reglabil
Comunicare
Intrare sondă PTC: 750 Ohm Protocol port de comunicare: Modbus Tip conector: 1 RJ45 Conexiune date de comunicare: Serial Interfață fizică: RS485 multidrop Viteză de transmisie: 4800, 9600 sau 19200 bps
Număr de dispozitive care pot fi instalate: 31
Protecție și marcaje
Tip de protecție: Pierdere de fază: linie, Protecție termică: motor, Protecție termică: starter
Marcaj: CE
Caracteristici fizice
Tip de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade Înălțime: 425 mm Lățime: 206 mm Adâncime: 299 mm Condiții de mediu Compatibilitate electromagnetică: Emisii conduse și radiate Nivel A conform IEC 60947-4-2
Undele de vibrație atenuate Nivel 3 conform IEC 61000-4-12
Descărcări electrostatice Nivel 3 conform IEC 61000-4-2
Imunitate la tranzitorii electrici Nivel 4 conform IEC 61000-4-4
Imunitate la interferențe radiofrecvențiale radiate Nivel 3 conform IEC 61000-4-3
Nivelul 3 de impulsuri de tensiune/curent conform IEC 61000-4-5
Standarde: IEC 60947-4-2
Certificări de produs: C-Tick, CSA, GOST, UL, CCC
Rezistență la vibrații: 1 gn (f= 13…200 Hz) conform IEC 60068-2-6, 1,5 mm (f= 2…13 Hz) conform IEC 60068-2-6
Rezistență la impact: 15 g pentru 11 ms conform IEC 60068-2-27
Nivel de zgomot: 56 dB
Grad de poluare: Nivel 2 conform IEC 60664-1
Umiditate relativă: 0 până la 95% fără condens sau picurare de apă conform IEC 60068-2-3
Temperatura aerului ambiant în timpul funcționării: -10…40 °C (fără reducere a puterii), 40…60 °C (cu reducere a puterii de 2,2 % / °C) Temperatura aerului ambiant în timpul depozitării: -25…70 °C Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...< 2000 m cu reducere a puterii de 2,2 % la fiecare 100 de metri
