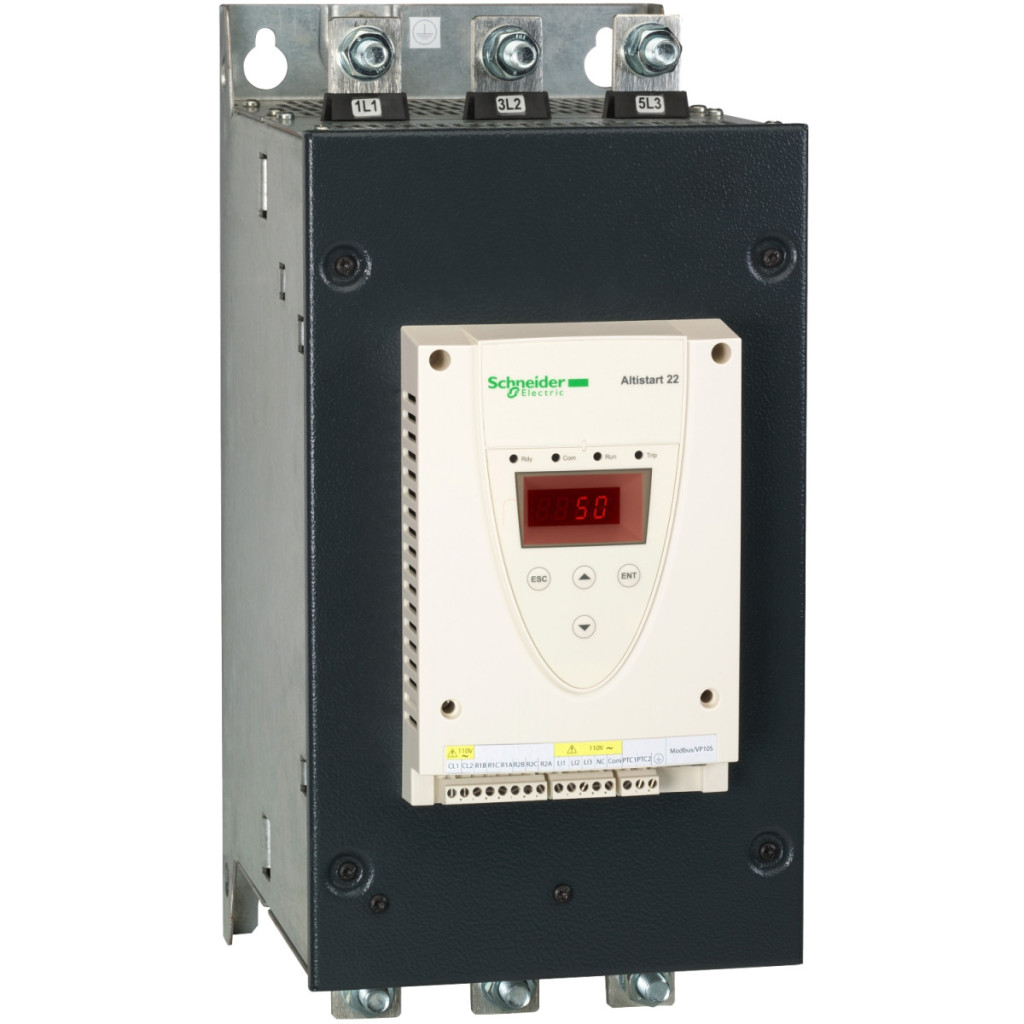

Soft starterul Schneider Electric Altistart 22 seria ATS22C32S6U este o soluție profesională pentru pornirea și oprirea optimă a motoarelor asincrone de mare putere. Conceput special pentru pompe și ventilatoare, acest dispozitiv reduce semnificativ solicitarea mecanică și impactul asupra rețelei electrice în timpul fazelor de pornire și oprire a motorului. Soft starterul ATS22C32S6U acoperă o gamă de putere excepțional de largă, fiind capabil să controleze 100 CP (208 V), 125 cai putere (230 V), 250 cai putere (460 V) sau chiar 300 cai putere (575 V). Dispozitivul este trifazat și poate fi utilizat într-o gamă de tensiune de alimentare de 208-600 V, ceea ce oferă o flexibilitate excepțională pentru utilizarea în diverse medii industriale. Funcția de bypass intern permite o funcționare eficientă din punct de vedere energetic, în timp ce disiparea căldurii este asigurată de un radiator încorporat și de răcirea prin convecție forțată, asigurând funcționarea fiabilă a dispozitivului chiar și la temperaturi ambientale cuprinse între -10 °C și +40 °C. Soft starterul oferă opțiuni avansate de control cu un circuit de control de 110 V care permite pornirea controlată de cuplu, unde curentul este limitat la 3,5 In. Acest lucru este deosebit de avantajos în aplicații în care este important să se evite supratensiunile bruște de curent. Dispozitivul oferă, de asemenea, caracteristici excelente de protecție, cum ar fi protecția împotriva pierderii de fază, protecția împotriva supraîncălzirii motorului și protecția termică a soft starterului. Comunicarea se realizează prin protocolul Modbus, care permite controlul și monitorizarea de la distanță. Porturile de comunicare sunt accesibile prin conectori RJ45, iar dispozitivul acceptă conectarea în rețea a până la 31 de dispozitive, permițând o integrare flexibilă chiar și în sisteme mai mari. Soft starterul are o carcasă de dimensiune D, dimensiuni fizice de 425 mm × 206 mm × 299 mm și o greutate de 33 kg. Dispozitivul are un grad de protecție IP00 și, prin urmare, necesită o husă de protecție adecvată pentru o funcționare sigură. De asemenea, trebuie asigurată o ventilație adecvată a carcasei de protecție, iar dispozitivul trebuie instalat în poziție verticală (±10°) pentru o disipare adecvată a căldurii. În timpul instalării, trebuie lăsat un spațiu liber de minimum 100 mm în partea de jos și de sus și de 50 mm pe ambele părți. Soft starterul ATS22C32S6U are numeroase certificări, inclusiv CSA, UL, GOST, C-Tick și CCC, și, prin urmare, este conform cu reglementările internaționale de siguranță și EMC. Produsul va fi disponibil pentru achiziționare până la 30 iunie 2027, cu o dată de expirare a ciclului de viață la 29 iunie 2035.
Schneider Electric Altistart 22 - ATS22C32S6U - soft starter, 320A, 3f, 208…600VAC, tensiune de control 110VAC, Date tehnice Modbus RTU
Caracteristici principale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Aplicație: Motoare asincrone
Aplicație tipică: Pompe și ventilatoare
Denumirea componentei: ATS22
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 208...600 V - 15...10 %
Puterea motorului: 100 CP la 208 V, 125 CP la 230 V, 250 CP la 460 V, 300 CP la 575 V
Setare curent din fabrică: 302 A
Pierdere de putere: 150 W pentru aplicații standard
Categorie de aplicație: AC-53A
Tip de pornire: Pornire controlată de cuplu (limită de curent 3,5 In)
Valoare de pornire IcL: 320 A în alimentarea motorului pentru aplicații standard
Grad de protecție IP: IP00
Caracteristici suplimentare
Metodă de montare: Cu aripă de răcire
Funcții disponibile: Bypass intern
Interval de tensiune de alimentare: 177…660 V
Frecvență rețea: 45...66 Hz
Conectarea dispozitivului: La sursa de alimentare a motorului
Tensiunea circuitului de comandă: 110 V - 15...10% 50/60 Hz
Consum circuit de control: 20 W
Intrări și ieșiri
Număr de ieșiri discrete: 2
Tip ieșiri discrete: Ieșiri releu R1 funcționare 230 V, alarmă, eliberare, oprire, non-stop, pornire, gata C/O
Curent minim de comutare: 100 mA la 12 V CC (ieșiri releu)
Curent maxim de comutare: 5 A 250 V CA rezistiv 1 ieșire releu, 5 A 30 V CC rezistiv 1 ieșire releu
Număr de intrări discrete: 3
Tip de intrare discretă: (LI1, LI2, LI3) logică, 5 mA 20 kOhm
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date de comunicare: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Număr de dispozitive care pot fi instalate: 31
Protecție și siguranță
Tip de protecție: Defecțiune de fază: linie, Protecție termică: motor, Protecție termică: starter
Marcaj: CE
Caracteristici fizice
Tip de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 425 mm
Lățime: 206 mm
Adâncime: 299 mm
Condiții de mediu
Temperatură ambiantă de funcționare: -10…40 °C (fără reducere a puterii), 40…60 °C (reducere curentă a puterii de 2,2% per °C)
Temperatură ambiantă de depozitare: -25…70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...< 2000 m cu reducere a curentului de 2,2% pentru fiecare 100 m suplimentari
Umiditate relativă: 0…95 % fără condens sau picurare de apă conform IEC 60068-2-3
Nivel de zgomot: 56 dB
