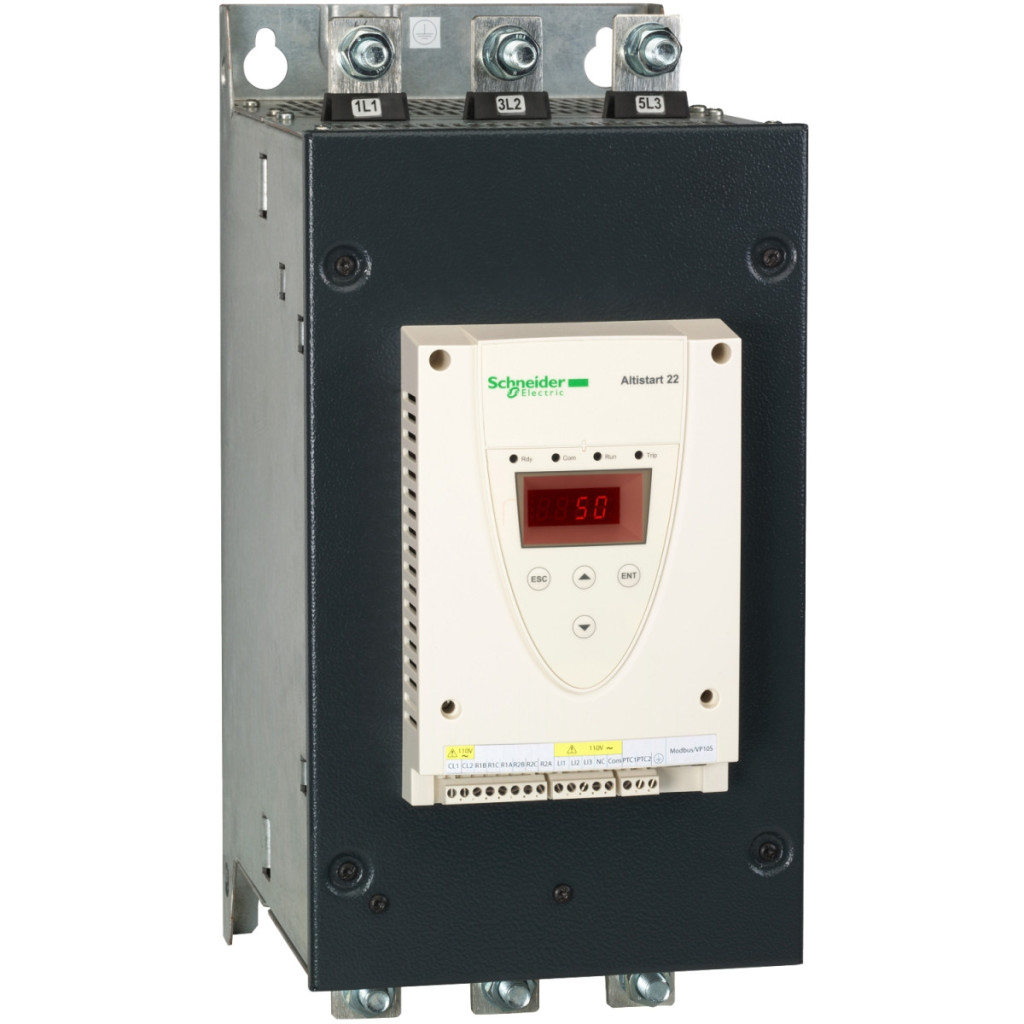

ATS22C41Q, parte a familiei Altistart 22, este un soft starter de înaltă performanță conceput special pentru pornirea și oprirea motoarelor asincrone. Acest dispozitiv Schneider Electric este soluția ideală pentru pornirea ușoară și controlată a pompelor și ventilatoarelor, reducând semnificativ solicitarea mecanică și prelungind durata de viață a sistemului. Soft starterul ATS22C41Q poate fi utilizat într-o rețea trifazată între 230 și 440 V și este optimizat pentru motoare cu o putere nominală de 110 până la 220 kW. Poate fi utilizat pentru motoare cu o putere nominală de 110 kW într-o rețea de 230 V și până la 220 kW în rețele de 400 V și 440 V. Dispozitivul are o funcție de bypass încorporată, care asigură o funcționare eficientă din punct de vedere energetic după pornirea motorului, reducând astfel pierderile de căldură și consumul de energie. Setarea curentului din fabrică este de 388 A, în timp ce curentul nominal maxim al dispozitivului este de 410 A pentru aplicații standard. Soft starterul are un mod de pornire controlat de cuplu, în care curentul este limitat la 3,5 In. Circuitul de control funcționează la o tensiune de alimentare de 230 V, 50/60 Hz. Dispozitivul are două ieșiri de releu (R1 și R2) care pot fi configurate liber pentru a indica diferite stări, cum ar fi funcționare, alarmă, oprire sau pornire. Pentru control sunt disponibile trei intrări logice (LI1, LI2, LI3), care pot fi controlate cu tensiune de 24 V c.c. Comunicarea se realizează prin protocolul Modbus, printr-un conector RJ45, la o viteză maximă de 19200 biți/s. Funcțiile de protecție ale ATS22C41Q includ protecție împotriva defectării de fază și protecție termică pentru motor și soft starter. Dispozitivul trebuie instalat vertical (este permisă o deviere de ±10°) și trebuie asigurată o ventilație adecvată pentru a preveni supraîncălzirea. Dispozitivul are un grad de protecție IP00, deci trebuie instalat într-un dulap adecvat. Dimensiuni: 425 mm înălțime, 206 mm lățime și 299 mm adâncime. Temperatura ambiantă de funcționare poate fi între -10 °C și +40 °C fără reducerea suplimentară a curentului și între 40-60 °C cu o reducere a curentului de 2,2% pe grad. Altitudinea maximă de funcționare este de 1000 m deasupra nivelului mării, peste care este necesară o reducere a curentului de 2,2% pentru fiecare 100 m suplimentari.
Schneider Electric Altistart 22 - ATS22C41Q - date tehnice soft starter
Caracteristici generale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Domeniu de aplicare: Pentru motoare asincrone
Aplicație specifică: Pompe și ventilatoare
Denumirea componentei: ATS22
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 230...440 V - 15...10 %
Puterea motorului: 110 kW (230 V), 220 kW (400 V), 220 kW (440 V)
Setare curent din fabrică: 388 A
Pierdere de putere: 177 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Controlul cuplului (curent limitat la 3,5 In)
Curent de pornire (IcL): 410 A când este conectat la linia de alimentare a motorului, pentru aplicații standard
Grad de protecție IP: IP00
Caracteristici suplimentare
Tip de montare: Cu aripă de răcire
Funcții disponibile: Bypass intern
Limite de tensiune de alimentare: 195…484 V
Frecvență de alimentare: 50...60 Hz - 10...10 %
Frecvență rețea: 45...66 Hz
Conectarea dispozitivului: La bornele delta ale motorului sau la cablul de alimentare al motorului
Tensiune circuit de control: 230 V - 15...10 % 50/60 Hz
Consum circuit de control: 20 W
Ieșiri și intrări
Număr de ieșiri discrete: 2
Tip de ieșiri discrete: Ieșiri releu R1 și R2 (230 V) pentru semnalizarea următoarelor stări: funcționare, alarmă, defect, oprire, neoprire, pornire, standby Număr de intrări discrete: 3 Tip de intrare discretă: (LI1, LI2, LI3) logică, 5 mA, 4,3 kOhm
Tensiune intrare discretă: 24 V <= 30 V
Intrare sondă PTC: 750 Ohm
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Viteză de transfer date: 4800, 9600 sau 19200 bps
Protecție și răcire
Tip de protecție: Defecțiune de fază (linie), protecție termică (motor), protecție termică (demaror)
Tip de răcire: Convecție forțată
Caracteristici mecanice
Poziție de funcționare: Verticală +/- 10 grade
Dimensiuni (H x L x A): 425 mm x 206 mm x 299 mm
Parametri de mediu
Umiditate relativă: 0...95% fără condens sau picături de apă
Temperatura ambiantă în timpul funcționării: -10...40 °C (fără reducere a puterii), 40...60 °C (reducere a puterii cu 2,2 %/°C)
Temperatură de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducere, >1000...< 2000 m reducere de 2,2%/100 m
