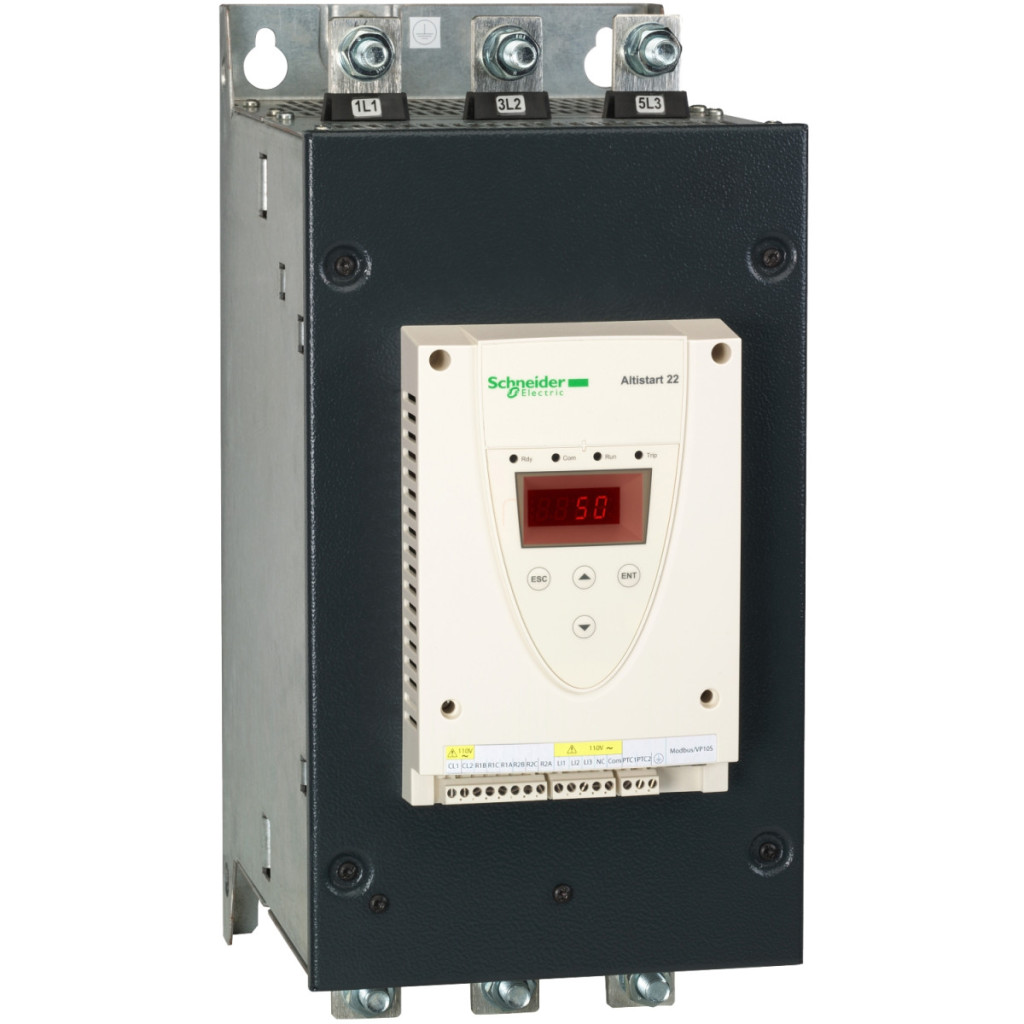

Soft starterul Altistart 22 seria ATS22C41S6 este unul dintre produsele profesionale ale Schneider Electric, conceput special pentru pornirea și oprirea lină a motoarelor asincrone de mare putere. Acest tip poate fi utilizat în gama de putere 110-250 kW și este optimizat în principal pentru aplicații cu pompe și ventilatoare, unde pornirea și oprirea ușoară a motorului sunt de o importanță capitală. Soft starterul ATS22C41S6 este trifazat, poate fi utilizat cu o tensiune de alimentare între 230 și 600 V și are o funcție de bypass încorporată, care reduce semnificativ pierderile de căldură în timpul funcționării dispozitivului și îi mărește durata de viață. Curentul nominal al dispozitivului este de 410 A, setat din fabrică la 361 A, iar curentul poate fi reglat între 0,4 și 1 Icl. Controlul este controlat de cuplu, cu curentul maxim limitat la 3,5 In, ceea ce este ideal pentru evitarea șocurilor mecanice cauzate de consumul brusc de curent. Soft starterul are mai multe funcții de protecție: protecție de fază, protecție împotriva supraîncălzirii motorului și protecție împotriva supraîncălzirii starterului în sine. Produsul are un grad de protecție IP00, ceea ce înseamnă că trebuie instalat într-un dulap adecvat pentru o utilizare sigură. Dispozitivul este răcit prin convecție forțată și trebuie instalat în poziție verticală (+/- 10°) pentru a asigura un flux de aer adecvat. Nivelul său de zgomot este de 56 dB, ceea ce este acceptabil într-un mediu industrial. Circuitul de control funcționează la 230 V c.a. și consumă doar 20 W de energie. Soft starterul are două ieșiri de releu care pot fi utilizate pentru a indica diferite stări, cum ar fi funcționare, alarmă, defect, oprire, pornire sau standby. În plus, are trei intrări logice discrete care funcționează cu logică pozitivă și necesită tensiune de 24 V c.c. Pentru comunicare, utilizează protocolul Modbus cu un conector RJ45 și o interfață fizică multidrop RS485, care permite conectarea a până la 31 de dispozitive. Dispozitivul este impresionant și din punct de vedere al dimensiunilor: are o înălțime de 425 mm, o lățime de 206 mm și o adâncime de 299 mm, iar greutatea sa este de 33 kg. Poate fi utilizat într-o gamă largă de temperaturi de funcționare: între -10 și +40 °C fără reducerea puterii și între 40 și 60 °C cu o reducere a curentului de 2,2% per °C. Dispozitivul este conform cu standardul IEC 60947-4-2 relevant și este, de asemenea, certificat UL, CSA, CCC, C-Tick și GOST. Este important de menționat că produsul va fi scos din producție la 31 octombrie 2025, iar asistența tehnică este garantată până la 29 iunie 2035.
Schneider Electric Altistart 22 - ATS22C41S6 - soft starter, 410A, 3f, 208…600VAC, tensiune de control 230 VAC, Modbus RTU date tehnice
Caracteristici principale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Aplicație: Pentru motoare asincrone
Domeniu de aplicare: Pompe și ventilatoare
Denumirea componentei: ATS22
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 230...600 V - 15...10 %
Puterea motorului: 110 kW la 230 V, 220 kW la 400 V, 220 kW la 440 V, 250 kW la 500 V
Setare curent din fabrică: 361 A Pierdere de putere: 177 W în aplicații standard Categorie de utilizare: AC-53A Tip de pornire: Pornire controlată de cuplu (limitare a curentului la 3,5 In) Curent nominal de pornire: 410 A conectat la rețeaua de alimentare a motorului pentru aplicații standard
Grad de protecție IP: IP00
Caracteristici suplimentare
Metodă de montare: Cu aripă de răcire
Funcții disponibile: Bypass intern
Interval de tensiune de alimentare: 195…660 V
Frecvență de alimentare: 50...60 Hz - 10...10 %
Frecvența rețelei: 45...66 Hz
Conectarea dispozitivului: În cablul de alimentare al motorului
Tensiunea circuitului de comandă: 230 V - 15...10 % 50/60 Hz
Consumul circuitului de comandă: 20 W Număr de ieșiri discrete: 2 Tip ieșire discretă: Ieșire releu R1 230 V (funcționare, alarmă, defect, oprit, neoprit, pornire, standby) cu contact de comutare; ieșire releu R2 230 V (funcționare, alarmă, defect, oprit, neoprit, pornire, standby) cu contact inversor
Curent minim de comutare: 100 mA la 12 V CC (ieșiri releu)
Curent maxim de comutare: 5 A la 250 V c.a. sarcină ohmică, 5 A la 30 V c.c. sarcină ohmică, 2 A la 250 V c.a. sarcină inductivă (0,4 20 ms), 2 A la 30 V CC sarcină inductivă (7 ms) Număr de intrări discrete: 3 Tip intrare discretă: (LI1, LI2, LI3) logică, 5 mA 4,3 kOhm
Tensiune intrare discretă: 24 V <= 30 V
Logică intrare discretă: Logică pozitivă LI1, LI2, LI3 0 stare: < 5 V și <= 2 mA, 1 stare: > 11 V, >= 5 mA
Curent de ieșire: 0,4...1 Icl reglabil
Intrare sondă PTC: 750 Ohm Protocol de comunicare: Modbus Tip conector: 1 RJ45 Conexiune date de comunicare: Serial Interfață fizică: RS485 multidrop Viteză de transmisie: 4800, 9600 sau 19200 bps Număr de dispozitive care pot fi instalate: 31 Tip de protecție: Protecție de fază pe linie, Protecție la supraîncălzire: motor, Protecție la supraîncălzire: starter Marcaj: CE Tip de răcire: Convecție forțată Poziție de funcționare: Verticală +/- 10 grade Înălțime: 425 mm Lățime: 206 mm Adâncime: 299 mm Greutate netă: 33 kg Gama de putere a motorului AC-3: 110…220 kW 380…440 V trifazat, 110…220 kW 200…240 V trifazat, 250…500 kW 480…500 V trifazat
Caracteristici de mediu
Compatibilitate electromagnetică: Emisii conduse și radiate Nivel A conform IEC 60947-4-2, Unde oscilatorii atenuate Nivel 3 conform IEC 61000-4-12, Descărcări electrostatice Nivel 3 conform IEC 61000-4-2, Imunitate la tranzitorii electrici Nivel 4 conform IEC 61000-4-4, Imunitate la frecvențe radio radiate Nivel 3 conform IEC 61000-4-3, Impuls de tensiune/curent Nivel 3 conform IEC 61000-4-5
Standarde: IEC 60947-4-2 Certificări de produs: UL, CSA, CCC, C-Tick, GOST Rezistență la vibrații: 1 gn (f= 13…200 Hz) conform IEC 60068-2-6, 1,5 mm (f= 2…13 Hz) conform IEC 60068-2-6 Rezistență la impact: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Nivel de zgomot: 56 dB
Grad de poluare: Nivel 2 conform IEC 60664-1
Umiditate relativă: 0 până la 95% fără condens sau picurare de apă conform IEC 60068-2-3
Temperatura ambiantă în timpul funcționării: -10…40 °C (fără reducere a puterii), 40…60 °C (reducere a curentului cu 2,2 % per °C) Temperatura ambiantă în timpul depozitării: -25…70 °C Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...< 2000 m reducere a curentului cu 2,2 % pentru fiecare 100 m suplimentari
