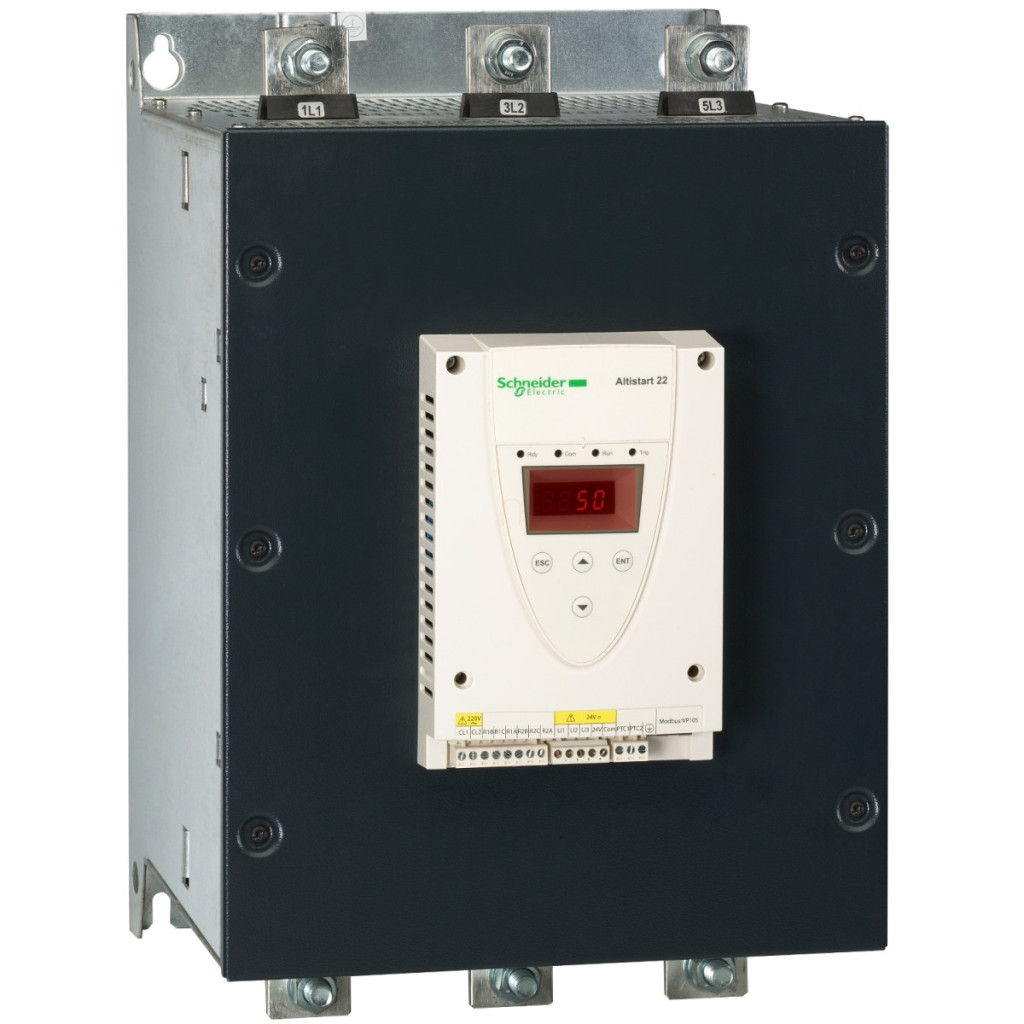

Soft starterul Altistart 22 seria ATS22C48Q este o soluție profesională și eficientă pentru pornirea și decelerarea ușoară a motoarelor asincrone cu o putere nominală de 132-250 kW. Acest dispozitiv robust este optimizat în special pentru pornirea pompelor și ventilatoarelor, unde accelerarea și decelerarea treptată sunt esențiale pentru reducerea solicitării mecanice și a vârfurilor de consum de curent. Soft starterul Altistart 22, tip ATS22C48Q, fabricat de Schneider Electric, poate fi utilizat pentru motoare trifazate care funcționează în intervalul 230-440 V. Dispozitivul poate fi utilizat cu motoare de până la 132 kW la 230 V și de până la 250 kW la 400-440 V. Curentul nominal setat din fabrică este de 437 A, în timp ce capacitatea nominală a curentului starterului (IcL) este de 480 A pentru aplicații standard. Disiparea sa de putere este de numai 218 W, ceea ce contribuie semnificativ la funcționarea eficientă din punct de vedere energetic. Categoria de utilizare este AC-53A, iar produsul are protecție IP00, deci necesită instalarea într-o carcasă adecvată. Funcția de pornire a soft starterului este capabilă să controleze cuplul, limitând în același timp curentul la 3,5 ori valoarea nominală. Dispozitivul are o serie de funcții de protecție încorporate, cum ar fi protecția de fază, protecția termică a motorului și protecția termică proprie a starterului. Funcția de bypass intern crește și mai mult eficiența energetică, deoarece dispozitivul minimizează pierderile după pornire prin intermediul unui bypass intern. Răcirea forțată asigură o răcire adecvată, permițând dispozitivului să funcționeze fără reducerea puterii la temperaturi ambientale de până la 40 °C și între 40 și 60 °C cu o reducere a sarcinii de curent de 2,2% per °C. Instalarea la altitudini de peste 1000 de metri necesită o reducere a sarcinii de curent de 2,2% pentru fiecare 100 de metri suplimentari, până la o altitudine de 2000 de metri. Capacitățile de comunicare ale ATS22C48Q facilitează integrarea în sisteme automatizate, deoarece suportă protocolul Modbus printr-o interfață fizică RS485 multidrop cu o viteză de transfer de 4800, 9600 sau 19200 bps. Două ieșiri de releu pot fi configurate pentru diverse indicații de stare (funcționare, alarmă, defect, etc.), iar pentru tensiunea de 24 V CC există trei intrări logice. Circuitul de control funcționează la 230 V c.a. și consumă doar 20 W. Dispozitivul are o înălțime de 455 mm, o lățime de 304 mm și o adâncime de 339,7 mm și cântărește 50 kg. La instalare, este important să se asigure o ventilație adecvată și să se mențină o deviere maximă de ±10 grade față de verticală.
Schneider Electric Altistart 22 - ATS22C48Q - date tehnice soft starter
Soft starterul ATS22C48Q aparține familiei de produse Schneider Electric Altistart 22.
Caracteristici cheie
Linie de produse: Altistart 22
Tip de produs: Soft starter
Scopul produsului: Pentru motoare asincrone
Aplicație specială: Pompe și ventilatoare
Denumirea componentei: ATS22
Parametri rețea
Număr faze rețea: 3 faze
Tensiune nominală de alimentare: 230...440 V - 15...10 %
Puterea motorului:
132 kW la 230 V
250 kW la 400 V
250 kW la 440 V
Setare curent din fabrică: 437 A
Disipare de putere: 218 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire controlată de cuplu (curent limitat la 3,5 In)
Curent nominal al starterului IcL: 480 A conectat la linia de alimentare a motorului pentru aplicații standard
Protecție IP: IP00
Informații suplimentare
Metodă de montare: Cu aripă de răcire
Funcție disponibilă: Bypass intern
Limite de tensiune de alimentare: 195...484 V
Frecvența de alimentare: 50...60 Hz - 10...10 %
Frecvența rețelei: 45...66 Hz
Conectarea dispozitivului:
În linia de alimentare a motorului
La terminalele delta ale motorului
Tensiune circuit de comandă: 230 V - 15...10 % 50/60 Hz
Consum de energie al circuitului de control: 20 W
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Linie de date de comunicare: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Protecție
Tip de protecție:
Defecțiune de fază: linie
Protecție termică: motor
Protecție termică: starter
Caracteristici fizice
Tip de răcire: Răcire forțată
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 455 mm
Lățime: 304 mm
Adâncime: 339,7 mm
Parametri de mediu
Umiditate relativă: 0...95 % fără condens sau picurare de apă (conform IEC 60068-2-3)
Temperatură ambiantă de funcționare:
-10...40 °C (fără reducere a puterii)
40...60 °C (cu reducere a curentului de 2,2 % per °C)
Temperatură ambiantă de depozitare: -25...70 °C
Altitudine de funcționare:
<= 1000 m fără reducere a puterii
> 1000...< 2000 m cu reducere a curentului de 2,2 % pentru fiecare 100 m suplimentari
