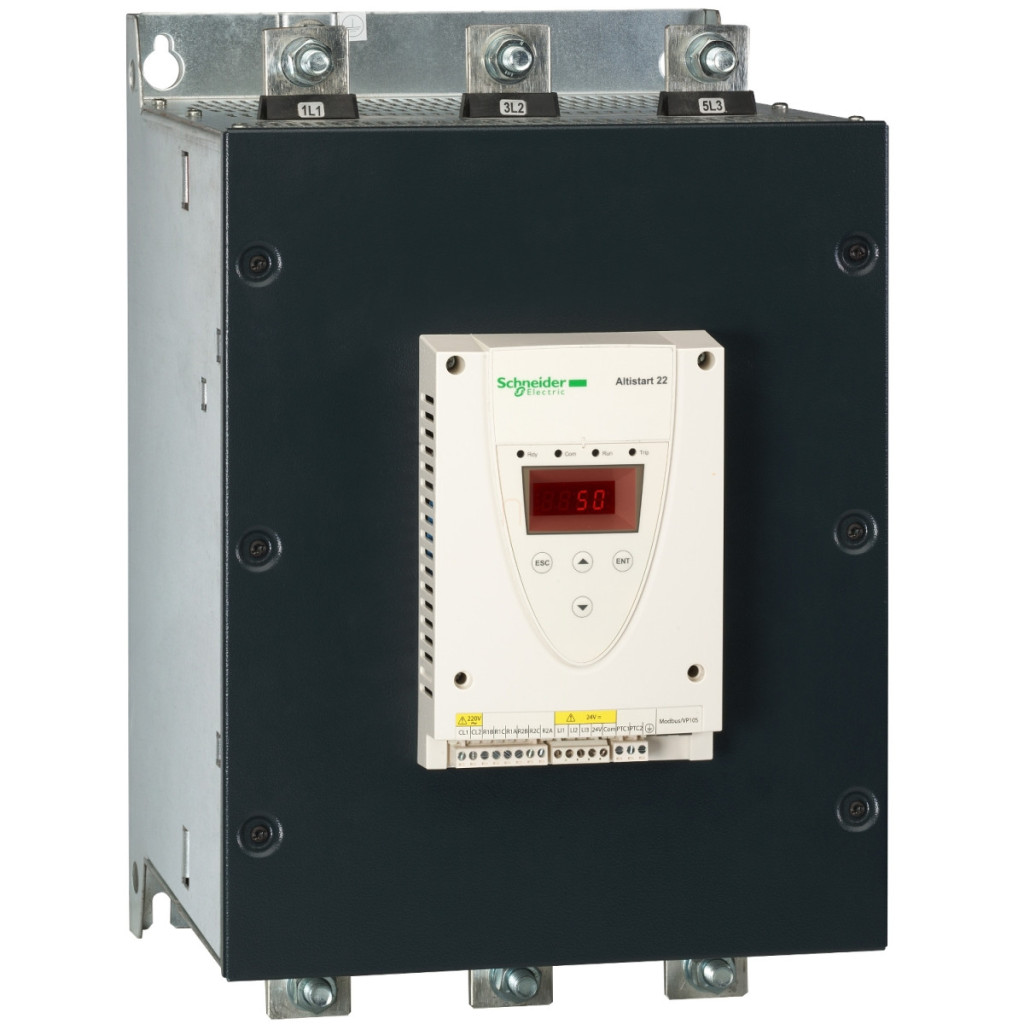

Soft starterul Altistart 22 seria ATS22C48S6 este o soluție avansată și profesională pentru controlul pornirii și opririi motoarelor asincrone. Acest dispozitiv de înaltă performanță a fost optimizat special pentru utilizarea cu pompe și ventilatoare, unde pornirea și oprirea treptată și controlată sunt esențiale pentru creșterea duratei de viață și asigurarea funcționării eficiente a sistemului. Dezvoltat de Schneider Electric, modelul ATS22C48S6 oferă performanțe remarcabile în gama de putere a motorului de la 132 kW la 315 kW. Mai precis, este potrivit pentru controlul motoarelor de 132 kW pe o rețea de 230 V, a motoarelor de 250 kW pe 400 V sau 440 V și a motoarelor de 315 kW pe o tensiune de alimentare de 500 V. Dispozitivul funcționează într-un interval de tensiune de alimentare de 230-600 V, cu o toleranță de -15%/+10%, în timp ce circuitul de control necesită o alimentare de 230 V, 50/60 Hz. Curentul nominal setat din fabrică este de 414 A, iar atunci când este conectat la linia de alimentare a motorului, curentul nominal de pornire este de 480 A pentru aplicații standard. ATS22C48S6 este un soft starter avansat din punct de vedere tehnic, cu numeroase funcții integrate. În timpul pornirii controlate de cuplu, curentul este limitat la 3,5×In, ceea ce oferă o protecție optimă atât pentru motor, cât și pentru rețeaua de alimentare. Soft starterul are o funcție de bypass intern, care reduce pierderile de căldură ale dispozitivului în timpul funcționării normale, crescând eficiența energetică. În aplicațiile standard, pierderea de putere este de numai 218 W. Dispozitivul AC-53A, care aparține categoriei de utilizare, are un curent de ieșire care poate fi reglat în intervalul 0,4-1 Icl, ceea ce îl face adaptabil în mod flexibil la diferite cerințe de aplicare. În ceea ce privește opțiunile de comunicare, modelul ATS22C48S6 utilizează protocolul Modbus printr-o interfață fizică RS485 multidrop. Rata de transfer a datelor poate fi de 4800, 9600 sau 19200 bps, iar sistemul poate suporta până la 31 de dispozitive instalate. Dispozitivul are două ieșiri de releu (R1 și R2) care pot fi programate pentru diverse semnale de stare, cum ar fi funcționare, alarmă, oprire sau pornire. De asemenea, este echipat cu trei intrări logice care funcționează cu control de 24 V CC la un curent de 5 mA. Aceste intrări de control funcționează cu logică pozitivă: <5V și ≤2 mA în starea 0, >11V și ≥5 mA în starea 1. Protecția împotriva defectării fazei și protecția împotriva supraîncălzirii motorului și a starterului sunt, de asemenea, integrate ca funcții de protecție a motorului. În ceea ce privește caracteristicile fizice, dispozitivul are un grad de protecție IP00, ceea ce înseamnă că trebuie amplasat într-un dulap de comandă închis. Răcirea este asigurată prin convecție forțată și trebuie instalat în poziție verticală, cu un unghi de ±10°. Dimensiunile sale sunt 455 mm înălțime, 304 mm lățime și 339,7 mm adâncime, cu o greutate netă de 50 kg. În timpul instalării, este important să se asigure un flux de aer adecvat, pentru care producătorul oferă instrucțiuni detaliate în documentație. Intervalul de temperatură ambiantă de funcționare este între -10 °C și +40 °C fără reducerea performanței și între 40-60 °C cu o reducere a performanței de 2,2% pe grad. Modelul ATS22C48S6 este proiectat în conformitate cu standardul IEC 60947-4-2 și are o serie de certificări internaționale, inclusiv CE, C-Tick, GOST, CSA, UL și CCC.
Date tehnice Altistart 22 ATS22C48S6
Date de bază
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Scopul produsului: Pentru motoare asincrone
Aplicație specifică: Pompe și ventilatoare
Denumirea componentei: ATS22
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 230...600 V - 15...10 %
Puterea motorului:
132 kW 230 V
250 kW 400 V
250 kW 440 V
315 kW 500 V
Setare curent din fabrică: 414 A
Pierdere de putere: 218 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire controlată de cuplu (curent limitat la 3,5 In)
Curent nominal de pornire IcL: 480 A când este conectat la linia de alimentare a motorului, pentru aplicații standard
Grad de protecție IP: IP00
Informații suplimentare
Metodă de montare: Cu radiator
Funcții disponibile: Bypass intern
Limite de tensiune de alimentare: 195…660 V
Frecvență de alimentare: 50...60 Hz - 10...10 %
Frecvență rețea: 45...66 Hz
Conectarea dispozitivului: La cablul de alimentare al motorului
Tensiunea circuitului de control: 230 V - 15...10% 50/60 Hz
Consum circuit de control: 20 W
Număr de ieșiri discrete: 2
Tip ieșire discretă:
Ieșire releu R1: 230 V funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata C/O
Ieșire releu R2: 230 V funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata C/O
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date de comunicare: Serial
Interfață fizică: RS485 multidrop
Viteză de transfer date: 4800, 9600 sau 19200 bps
Protecție
Tipuri de protecție:
Defecțiune de fază: rețea electrică
Protecție termică: motor
Protecție termică: starter
Caracteristici fizice
Tip de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 455 mm
Lățime: 304 mm
Adâncime: 339,7 mm
Caracteristici de mediu
Compatibilitate electromagnetică: Emisii conductive și radiate de nivel A conform IEC 60947-4-2
Standarde: IEC 60947-4-2
Certificări ale produsului: C-Tick, GOST, CSA, UL, CCC
Nivel de zgomot: 56 dB
Grad de poluare: Nivel 2 conform IEC 60664-1
Umiditate relativă:0–95% fără condens sau picurare de apă conform IEC 60068-2-3
Temperatura ambiantă de funcționare:-10 până la 40 °C (fără reducere a puterii) 40 până la 60 °C (reducere a puterii cu 2,2% per °C) -25…70 °C
Altitudine de funcționare:
<= 1000 m fără reducerea puterii
> 1000...< 2000 m reducere a curentului de 2,2% pentru fiecare 100 m suplimentari
