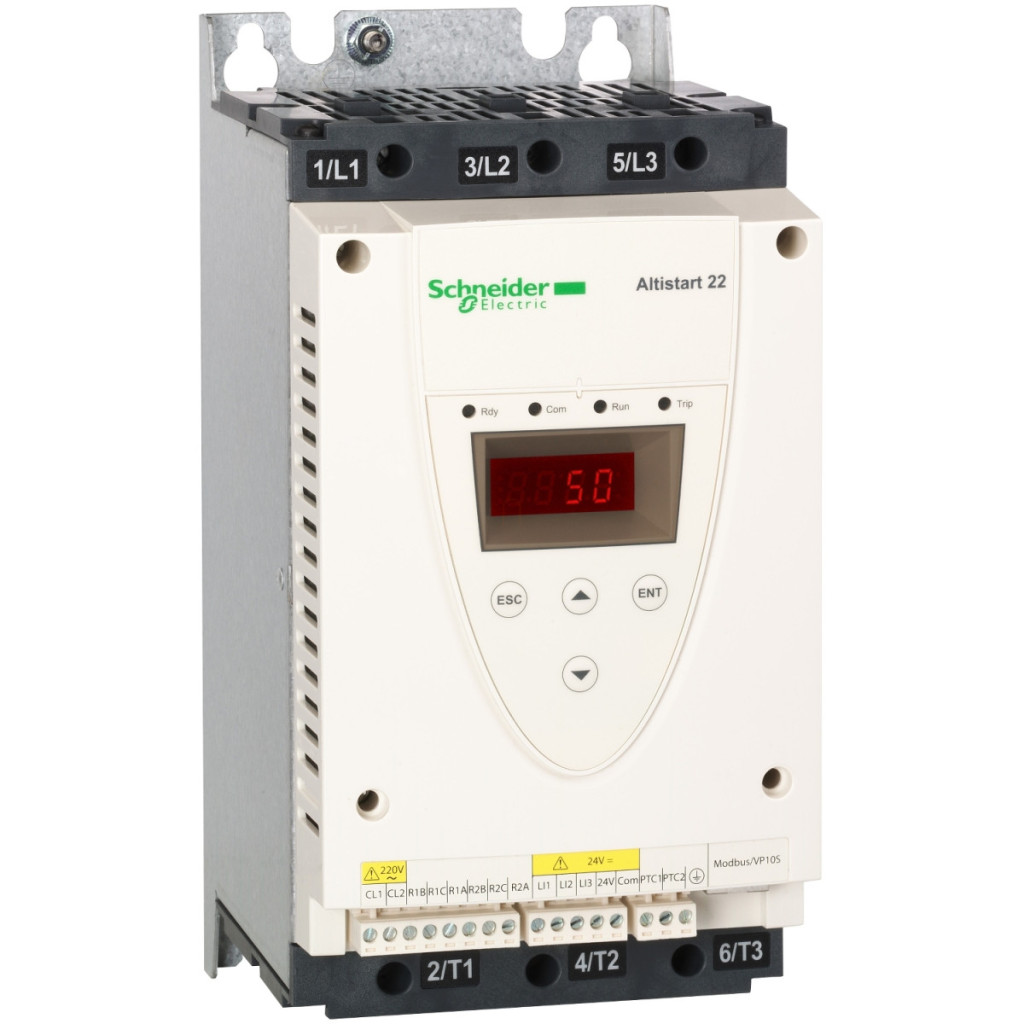

Date tehnice ale soft starterului Schneider Altistart 22 ATS22D17S6U
Caracteristici principale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Domeniu de aplicare: Motoare asincrone
Aplicație specifică: Pompe și ventilatoare
Denumirea componentei: ATS22
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 208...600 V - 15...10%
Puterea motorului: 10 CP 460 V, 15 CP 575 V, 3 CP 208 V, 5 CP 230 V
Setare curent din fabrică: 14 A
Pierdere de putere: 39 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire controlată de cuplu (curent limitat la 3,5 In)
Curent nominal al starterului IcL: 17 A conectat la linia de alimentare a motorului pentru aplicații standard
Grad de protecție IP: IP20
Caracteristici suplimentare
Metodă de montare: Cu aripă de răcire
Funcții disponibile: Bypass intern
Limite de tensiune de alimentare: 177...660 V
Frecvența de alimentare: 50...60 Hz - 10...10 %
Frecvența rețelei: 45...66 Hz
Conectarea dispozitivului: În cablul de alimentare al motorului
Tensiunea circuitului de comandă: 110 V - 15...10% 50/60 Hz
Consum de energie al circuitului de control: 20 W
Număr de ieșiri digitale: 2
Tip ieșire digitală: Ieșire releu R1 230 V funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata C/O
Ieșire releu R2 230 V funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata C/O
Curent minim de comutare: 100 mA 12 V CC (ieșiri releu)
Curent maxim de comutare: 5 A 250 V CA rezistiv 1 ieșire releu
5 A 30 V CC rezistiv 1 ieșire releu
2 A 250 V c.a. inductiv 0,4 20 ms ieșire releu
2 A 30 V c.c. inductiv 7 ms ieșire releu
Număr de intrări digitale: 3
Tip intrare digitală: (LI1, LI2, LI3) logică, 5 mA 20 kOhm
Tensiune intrare digitală: 110 V <= 121 V
Logică intrare digitală: Logică pozitivă LI1, LI2, LI3 0 stare: < 20 V și <= 15 mA 1 stare: > 79 V, <= 2 mA
Curent de ieșire: 0,4...1 Icl reglabil
Intrare sondă PTC: 750 Ohm
Protocol port de comunicație: Modbus
Tip conector: 1 RJ45
Conexiune date comunicație: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Număr de dispozitive care pot fi instalate: 31
Tip de protecție: Defecțiune de fază: linie
Protecție termică: motor
Marcaje: CE
Tip de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 265 mm
Lățime: 130 mm
Adâncime: 169 mm
Greutate produs: 7 kg
Condiții de mediu
Compatibilitate electromagnetică: Nivel de emisie condusă și radiată A conform IEC 60947-4-2
Nivel de atenuare a undelor de vibrație 3 conform IEC 61000-4-12
Nivel de descărcare electrostatică 3 conform IEC 61000-4-2
Imunitate la tranzienți electrici nivel 4 conform IEC 61000-4-4
Imunitate la interferențe de frecvență radio radiate nivel 3 conform IEC 61000-4-3
Nivelul impulsurilor de tensiune/curent 3 conform IEC 61000-4-5
Standarde: IEC 60947-4-2
Certificări de produs: UL, GOST, CCC, CSA, C-Tick
Rezistență la vibrații: 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
1,5 mm (f= 2...13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Nivel de zgomot: 45 dB
Grad de poluare: Nivel 2 conform IEC 60664-1
Umiditate relativă: 0...95 % fără condens sau picurare de apă conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -10...40 °C (fără reducere a puterii)
40...60 °C (cu reducere a puterii de 2,2 % per °C)
Temperatură de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducere a puterii
> 1000...< 2000 m cu reducere a puterii de 2,2 % pentru fiecare 100 m suplimentari
