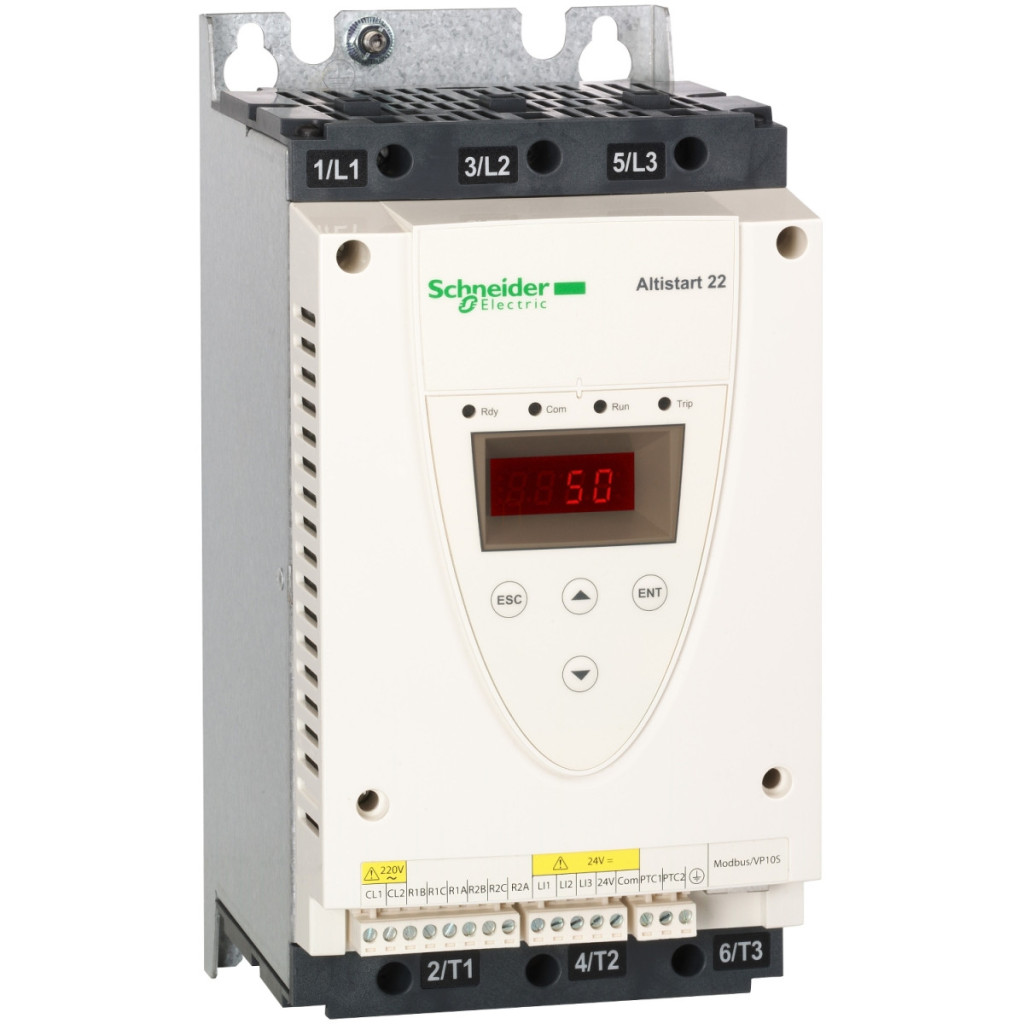

Schneider Electric Altistart 22 - ATS22D32Q - date tehnice soft starter
Caracteristici principale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Aplicație: Motoare asincrone
Aplicație specială: Pompe și ventilatoare
Denumirea componentei: ATS22
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 230...440 V - 15...10 %
Puterea motorului: 15 kW la 400 V, 15 kW la 440 V, 7,5 kW la 230 V
Setare curent din fabrică: 28,5 A
Disipare putere: 44 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire controlată de cuplu (curent limitat la 3,5 In)
Clasificare pornire IcL: 32 A în cablul de alimentare al motorului pentru aplicații standard
Grad de protecție IP: IP20
Caracteristici suplimentare
Metodă de montare: Cu aripă de răcire
Funcții disponibile: Bypass intern
Limite de tensiune de alimentare: 195…484 V
Frecvență de alimentare: 50...60 Hz - 10...10 %
Frecvența rețelei: 45...66 Hz
Conectarea dispozitivului: La alimentarea motorului sau la conexiunea delta a motorului
Tensiunea circuitului de control: 230 V - 15...10% 50/60 Hz
Consum de energie al circuitului de control: 20 W
Intrări și ieșiri
Număr de ieșiri discrete: 2
Tip ieșire discretă: ieșire releu R1 230 V (funcționare, alarmă, defecțiune, oprit, neoprit, pornire, standby) contact inversor
Ieșire releu R2 230 V (funcționare, alarmă, defecțiune, oprit, neoprit, pornire, standby) contact inversor
Curent minim de comutație: 100 mA 12 V c.c. (ieșiri releu)
Curent maxim de comutație: 5 A 250 V c.a. rezistiv 1 ieșire releu, 5 A 30 V c.c. rezistiv 1 ieșire releu
Număr de intrări discrete: 3
Tip intrare discretă: (LI1, LI2, LI3) logic, 5 mA 4,3 kOhm
Tensiune intrare discretă: 24 V <= 30 V
Logică intrare discretă: Logică pozitivă LI1, LI2, LI3, în starea 0: < 5 V și <= 2 mA, în starea 1: > 11 V, >= 5 mA
Curent de ieșire: 0,4...1 Icl reglabil
Comunicare
Intrare sondă PTC: 750 Ohm
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date de comunicare: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Dispozitive instalate: 31
Protecție
Tip de protecție: Pierdere de fază: fir, Protecție la supraîncălzire: motor, Protecție la supraîncălzire: starter
Marcaj: CE
Parametri fizici
Tip de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 265 mm
Lățime: 130 mm
Adâncime: 169 mm
Gama de putere a motorului AC-3: 7...11 kW 200...240 V trifazat, 15..,25 kW 380...440 V trifazic
Condiții de mediu
Umiditate relativă: 0...95 % fără condens sau picături de apă, conform IEC 60068-2-3
Temperatura ambiantă în timpul funcționării: -10...40 °C (fără reducere a puterii), 40...60 °C (reducere a curentului cu 2,2 % per °C)
Temperatura ambiantă în timpul depozitării: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii nominale, > 1000...< 2000 m cu reducere a curentului de 2,2% pentru fiecare 100 m suplimentari
