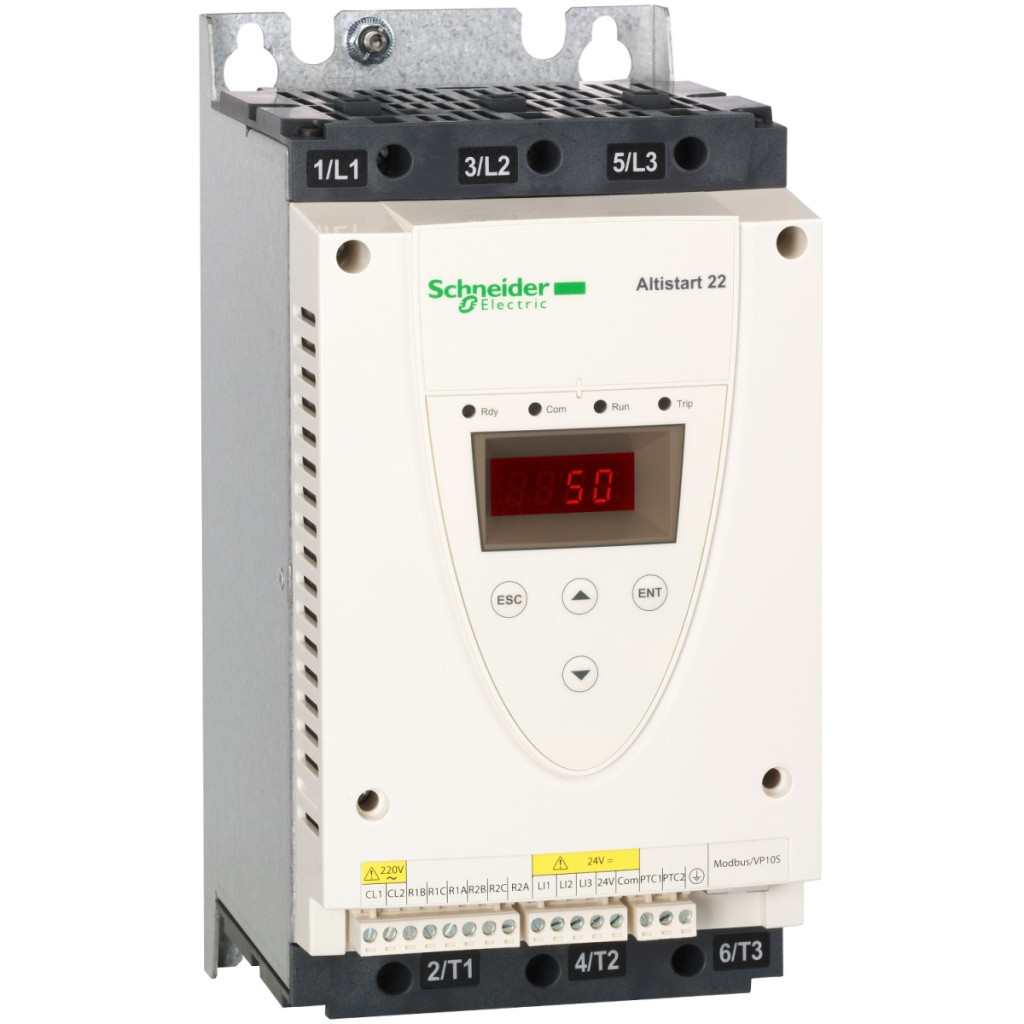

Soft starterul Altistart 22 (ATS22D47Q) este soluția de control al motorului de înaltă calitate oferită de Schneider Electric, concepută special pentru motoarele asincrone din gama 230-440 V. Acest model este ideal pentru pornirea și oprirea ușoară a motoarelor cu o putere nominală de 11-22 kW, în special în aplicații precum pompe și ventilatoare, unde pornirea și oprirea treptată sunt benefice pentru prelungirea duratei de viață a componentelor mecanice și reducerea sarcinii asupra rețelei electrice. O caracteristică cheie a modelului ATS22D47Q este controlul cuplului, care limitează consumul maxim de curent în timpul pornirii motorului la 3,5 ori valoarea nominală. Această caracteristică previne supratensiunile excesive și asigură caracteristici de pornire stabile. Dispozitivul cu un curent nominal de 47 A poate controla un motor de 11 kW la 230 V, precum și motoare de 22 kW pe rețele de 400-440 V. Funcția de bypass încorporată crește și mai mult eficiența sistemului prin reducerea pierderilor de căldură în timpul funcționării normale, care sunt limitate la numai 48 W. Seria Schneider Electric Altistart 22 oferă funcții serioase de protecție atât pentru motor, cât și pentru soft starter: protecție împotriva pierderii de fază și protecție termică atât pentru motor, cât și pentru dispozitiv. Eficiența protecției este de clasa 10 pentru aplicații standard, iar caracteristicile de protecție de clasa 20 și clasa 30 sunt disponibile pentru condiții de pornire mai severe. Curbele de protecție în stare rece și caldă sunt, de asemenea, presetate, pe baza cărora, de exemplu, dispozitivul activează protecția după 32 de secunde în stare rece într-o aplicație standard, în cazul unui curent excesiv de 3,5 ori. Dispozitivul are, de asemenea, opțiuni extinse de comunicare: suportul pentru protocolul Modbus permite integrarea în sisteme de rețea, ceea ce este deosebit de util pentru automatizarea industrială și monitorizarea de la distanță. Portul de comunicare are o interfață fizică RS485 multidrop și până la 31 de dispozitive pot fi conectate la sistem. Viteza de comunicare poate fi setată la 4800, 9600 sau 19200 bps. Soft starterul Altistart 22 este, de asemenea, bine proiectat din punct de vedere mecanic: are protecție IP20, este echipat cu o placă de răcire și are flux de aer forțat pentru o răcire optimă. Dispozitivul poate fi montat vertical cu o toleranță de ±10 grade, iar dimensiunile sale permit un design compact: 265 mm înălțime, 130 mm lățime și 169 mm adâncime, cu o greutate netă de 7 kg. Un aspect important de luat în considerare la instalare este că trebuie asigurată o ventilație adecvată și că trebuie amplasat la distanță de alte dispozitive, în special de cele care sunt surse de căldură.
Schneider Electric Altistart 22 - ATS22D47Q - soft starter, 47A, 3f, 230…440VAC, tensiune de control 230VAC, Date tehnice Modbus RTU
Caracteristici principale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Domeniu de aplicare: Motoare asincrone
Aplicație specifică: Pompe și ventilatoare
Denumirea componentei: ATS22
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 230...440 V - 15...10 %
Puterea motorului kW: 11 kW 230 V, 22 kW 400 V, 22 kW 440 V
Setare curent din fabrică: 42 A
Pierdere de putere: 48 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire controlată de cuplu (limită de curent 3,5 In)
Curent nominal de pornire IcL: 47 A pentru conexiunea de alimentare a motorului în aplicații standard
Grad de protecție IP: IP20
Date suplimentare
Metodă de montare: Cu aripă de răcire
Funcție disponibilă: Bypass intern
Limite de tensiune de alimentare: 195…484 V
Frecvență de alimentare: 50...60 Hz - 10...10 %
Frecvență rețea: 45...66 Hz
Conectarea dispozitivului: La terminalele delta ale motorului sau la cablul de alimentare al motorului
Tensiunea circuitului de control: 230 V - 15...10% 50/60 Hz
Consum de energie al circuitului de control: 20 W
Număr de ieșiri discrete: 2
Tipul ieșirilor discrete: Ieșiri releu R1, R2 230V (pentru indicarea stărilor de funcționare, alarmă, oprire, fără oprire, pornire, gata)
Curent minim de comutare: 100 mA 12 V CC (ieșiri releu)
Curent maxim de comutare: 5 A la 250 V CA sarcină rezistivă, 2 A la 250 V c.a. sarcină inductivă
Număr de intrări discrete: 3
Tip de intrare discretă: (LI1, LI2, LI3) logică, 5 mA 4,3 kOhm
Tensiune intrare discretă: 24 V <= 30 V
Logică intrare discretă: Logică pozitivă
Curent de ieșire: 0,4...1 Icl reglabil
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date de comunicare: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Număr de dispozitive care pot fi instalate: 31
Protecție
Tip de protecție: Pierdere de fază: rețea, Protecție termică: motor, Protecție termică: soft starter
Marcaj: CE
Tip de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade
Date mecanice
Înălțime: 265 mm
Lățime: 130 mm
Adâncime: 169 mm
Gama de putere a motorului AC-3: 7…11 kW 200…240 V trifazic, 15…25 kW 380…440 V trifazat
Caracteristici de mediu
Umiditate relativă: 0…95 % fără condens sau picurare de apă
Temperatura mediului înconjurător în timpul funcționării: -10…40 °C (fără limitare), 40…60 °C (cu limitare de curent de 2,2 % per °C)
Temperatura ambiantă în timpul depozitării: -25…70 °C
Altitudine de funcționare: <= 1000 m fără limitare, > 1000...< 2000 m cu limitare de curent de 2,2 % pentru fiecare 100 m suplimentari
