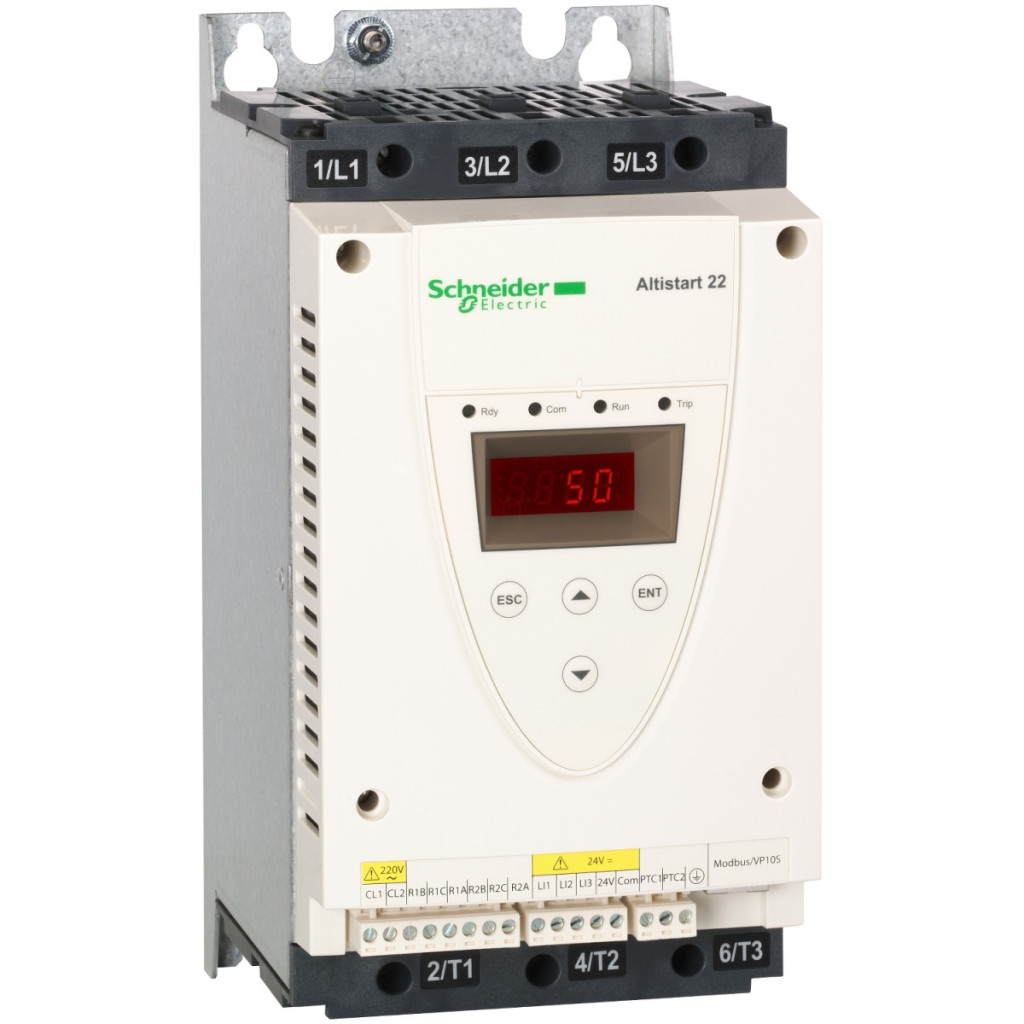

Schneider Electric Altistart 22 - ATS22D47S6 - soft starter, 47A, 3f, 208…600VAC, tensiune de control 230VAC, Modbus RTU

Lățime: 235 mm

Lungime: 360 mm

Înălțime: 310 mm

Comandă specială

Schneider Electric Altistart 22 - ATS22D47S6 - soft starter, 47A, 3f, 208…600VAC, tensiune de control 230VAC, Modbus RTU

Name: Schneider Electric Altistart 22 - ATS22D47S6 - soft starter, 47A, 3f, 208…600VAC, tensiune de control 230VAC, Modbus RTU
Brand: Schneider Electric Zrt.
SKU: 3606480167294
Price: 4780.14 RON
Availability: InStock

4 780,14 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Altistart 22

Soft starterul Schneider Electric ATS22D47S6 din seria Altistart 22 este un starter profesional trifazat pentru motoare, conceput special pentru pornirea și oprirea lină a motoarelor asincrone. Acest dispozitiv este soluția optimă pentru pompe și ventilatoare, unde pornirea și oprirea treptată sunt esențiale pentru a reduce solicitările mecanice și a crește durata de viață a sistemului. Soft starterul poate funcționa între 230-600V și este potrivit pentru controlul motoarelor cu puteri nominale diferite: 11kW (la 230V), 22kW (la 400V și 440V) și 30kW (la 500V). ATS22D47S6 are un curent nominal de 47 A și poate fi conectat direct la circuitul de pornire al motorului. Dispozitivul asigură pornirea controlată de cuplu, în care curentul este limitat la 3,5 ori valoarea nominală, protejând astfel motorul și rețeaua de suprasarcină. Setarea curentului din fabrică este de 40 A, dar acest parametru poate fi reglat în intervalul 0,4-1 Icl, în funcție de cerințele aplicației. Dispozitivul are funcții de protecție excelente: protecție de fază, protecție motor și protecție starter sunt toate integrate. Gradul de protecție IP20 asigură protecția componentelor împotriva obiectelor solide de dimensiuni medii. Dispozitivul are o funcție de bypass intern, care reduce pierderile de căldură în funcționarea continuă, crescând astfel eficiența energetică. Designul cu placă de răcire și sistemul de răcire cu convecție forțată elimină eficient căldura generată, care este de aproximativ 48 W în aplicațiile standard. Controlul poate fi realizat în mai multe moduri: dispozitivul necesită o tensiune de control de 230 V (cu o toleranță de ±15%) și are trei intrări logice (LI1, LI2, LI3) care funcționează la 24 V c.c. Cele două ieșiri de releu (R1 și R2) sunt programabile și pot indica diferite stări: funcționare, alarmă, declanșare, oprire, pornire sau standby. Soft starterul are, de asemenea, o intrare pentru sondă PTC, care oferă opțiuni suplimentare de protecție a motorului. Opțiunile de comunicare includ protocolul Modbus RTU, care poate fi operat printr-o interfață fizică RS485 multidrop la viteze de 4800, 9600 sau 19200 bps, cu până la 31 de dispozitive conectate la o rețea. Din punct de vedere al instalării, este important ca dispozitivul să fie montat vertical (±10°) pentru a asigura un flux de aer adecvat. Dimensiunile dispozitivului sunt: 265 mm înălțime, 130 mm lățime și 169 mm adâncime. Modelul ATS22D47S6 are o serie de certificări: GOST, CSA, UL, C-Tick și CCC, care confirmă conformitatea sa cu cerințele de înaltă calitate și siguranță. Intervalul său de temperatură de funcționare este între -10 °C și +40 °C fără reducere a puterii, în timp ce între 40 °C și 60 °C este necesară o reducere a puterii de 2,2%/°C. Soft starterul Altistart 22 poate fi utilizat fără reducere de putere până la o altitudine de 1000 de metri deasupra nivelului mării, iar peste această altitudine este necesară o reducere de putere de 2,2% pentru fiecare 100 de metri suplimentari până la 2000 de metri.

Schneider Electric Altistart 22 - ATS22D47S6 - date tehnice soft starter

Caracteristici generale

Familia de produse: Altistart 22

Tipul produsului: Soft starter

Domeniu de aplicare: Motoare asincrone

Aplicație: Pompe și ventilatoare

Denumirea componentei: ATS22

Caracteristici electrice

Număr de faze: 3 faze

Tensiune nominală de alimentare: 230...600 V - 15...10 %

Puterea motorului: 11 kW la 230 V, 22 kW la 400 V, 22 kW la 440 V, 30 kW la 500 V

Setare curent din fabrică: 40 A

Disipare putere: 48 W pentru aplicații standard

Categorie de utilizare: AC-53A

Tip de pornire: Pornire controlată de cuplu (limitare a curentului la 3,5 In)

Curent nominal de pornire IcL: 47 A pentru conectarea la circuitul motorului în aplicații standard

Grad de protecție IP: IP20

Informații suplimentare

Design: Cu radiator

Funcții disponibile: Bypass intern

Domeniu de tensiune de alimentare: 195...660 V

Frecvență rețea: 50...60 Hz - 10...10 %

Domeniu de frecvență: 45...66 Hz

Conectarea dispozitivului: Linia de alimentare a motorului

Circuit de control

Tensiune circuit de control: 230 V - 15...10% 50/60 Hz

Consum de energie al circuitului de control: 20 W

Număr de ieșiri discrete: 2

Tip ieșire discretă: Ieșire releu R1 230 V (funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata) contact inversor

Ieșire releu R2 230 V (funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata) contact inversor

Curent minim de comutare: 100 mA 12 V CC (ieșiri releu)

Curent maxim de comutare: 5 A 250 V CA rezistiv 1 ieșire releu

5 A 30 V CC rezistiv 1 ieșire releu

2 A 250 V c.a. inductiv 0,4 20 ms ieșiri releu

2 A 30 V c.c. inductiv 7 ms ieșiri releu

Intrări

Număr de intrări discrete: 3

Tip intrare discretă: (LI1, LI2, LI3) logică, 5 mA 4,3 kOhm

Tensiune intrare discretă: 24 V <= 30 V

Logică intrare discretă: Logică pozitivă LI1, LI2, LI3, stare 0: < 5 V și <= 2 mA, stare 1: > 11 V, >= 5 mA

Curent de ieșire: 0,4...1 Icl reglabil

Intrare sondă PTC: 750 Ohm

Comunicare

Protocol port de comunicare: Modbus

Tip conector: 1 RJ45

Conexiune date de comunicare: Serial

Interfață fizică: RS485 multidrop

Viteză de transmisie: 4800, 9600 sau 19200 bps

Număr de dispozitive care pot fi instalate: 31

Funcții de protecție

Tip de protecție: Pierdere de fază: linie

Protecție termică: motor

Protecție termică: starter

Caracteristici fizice

Marcaje: CE

Tip de răcire: Convecție forțată

Poziție de funcționare: Verticală +/- 10 grade

Înălțime: 265 mm

Lățime: 130 mm

Adâncime: 169 mm

Gama de puteri ale motorului

Gama de puteri ale motorului AC-3: 7...11 kW pentru 200...240 V trifazic

15...25 kW pentru 380...440 V trifazat

30...50 kW 480...500 V trifazat

Caracteristici de mediu

Compatibilitate electromagnetică: Emisii conductive și radiate Nivel A, conform IEC 60947-4-2

Undele oscilante atenuate Nivel 3, conform IEC 61000-4-12

Descărcări electrostatice Nivel 3, conform IEC 61000-4-2

Imunitate la tranzitorii electrici Nivel 4, conform IEC 61000-4-4

Imunitate la frecvențe radio radiate Nivel 3, conform IEC 61000-4-3

Nivel de impuls de tensiune/curent 3, conform IEC 61000-4-5

Standarde: IEC 60947-4-2

Certificări de produs: GOST, CSA, UL, C-Tick, CCC

Rezistență la vibrații: 1 gn (f= 13...200 Hz) conform IEC 60068-2-6

1,5 mm (f= 2...13 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27

Nivel de zgomot: 45 dB

Grad de poluare: Nivel 2 conform IEC 60664-1

Umiditate relativă: 0...95% fără condens sau picurare de apă, conform IEC 60068-2-3

Temperatura ambiantă în timpul funcționării: -10...40 °C (fără reducere a puterii)

40...60 °C (cu reducere a puterii de 2,2 % per °C)

Temperatura ambiantă în timpul depozitării: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducere a puterii 1000...< 2000 m cu reducere a curentului de 2,2% pentru fiecare 100 m suplimentari

Date

Lățime

235 mm

Lungime

360 mm

Înălțime

310 mm

EAN prezentat

3606480167294

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

5,665 kg/bucată

Numar articol

3606480167294
