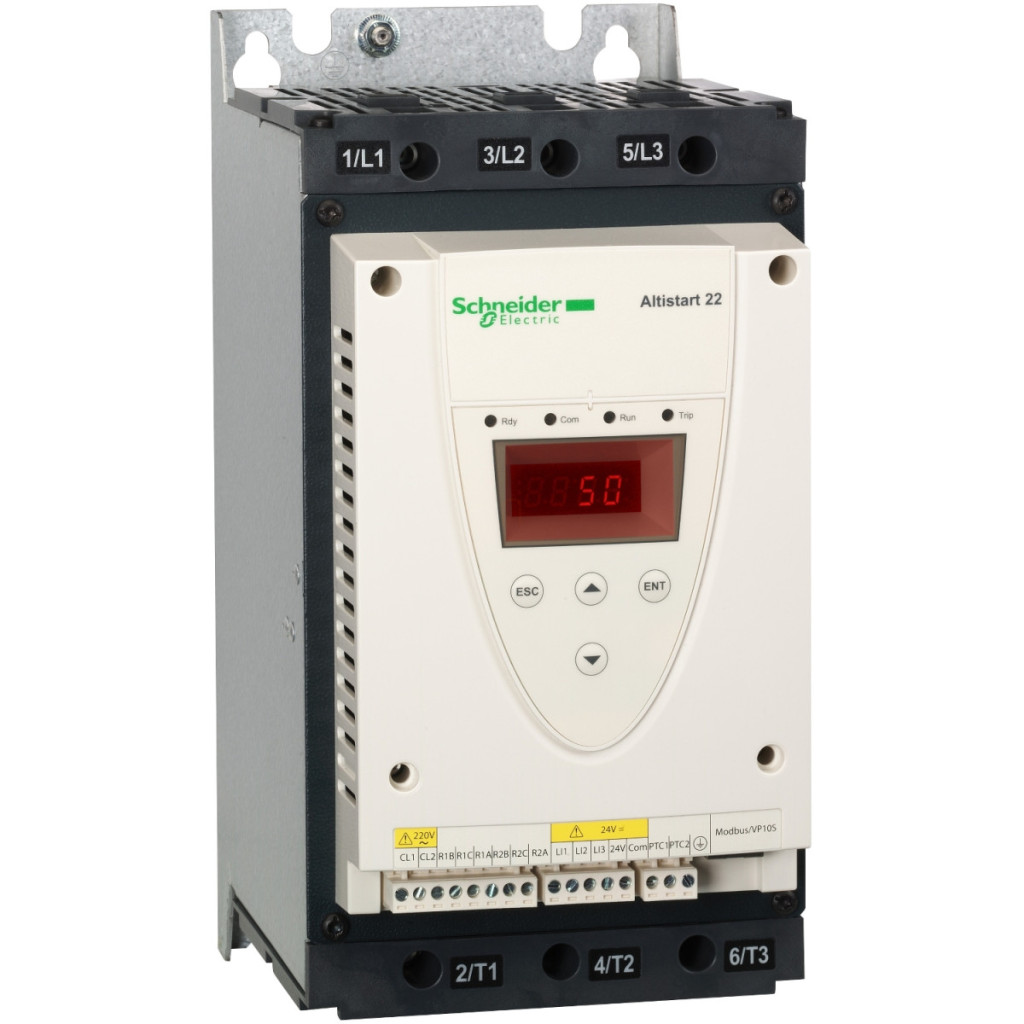

Altistart 22 (ATS22D62Q) este un soft starter de înaltă calitate, conceput special pentru pornirea și oprirea lină a motoarelor asincrone trifazate. Fabricat de Schneider Electric, acest dispozitiv este alegerea ideală pentru controlul pompelor și ventilatoarelor, unde protecția sistemelor mecanice și electrice este de o importanță capitală. Soft starterul ATS22D62Q funcționează într-un interval de tensiune de alimentare de 230-440 V și este potrivit pentru pornirea motoarelor cu o putere nominală de până la 15 kW la 230 V și 30 kW la 400 V și 440 V. Dispozitivul este setat din fabrică la 57 A, dar curentul de funcționare poate fi reglat de la 0,4 la 1 ori valoarea ICL. Funcția de bypass încorporată asigură o funcționare eficientă din punct de vedere energetic, deoarece ocolește automat electronica de putere în timpul funcționării normale a motorului, reducând pierderile la doar 59 W în aplicații standard. Cu pornirea motorului controlată de cuplu (limitând curentul motorului la 3,5 In), dispozitivul pornește ușor echipamentul conectat, minimizând solicitarea mecanică și supratensiunile de curent în sistem. ATS22D62Q are capacități de comunicare remarcabile: se poate conecta la sisteme de nivel superior prin protocolul Modbus, interfață fizică RS485 multidrop, cu o viteză de transmisie de 4800, 9600 sau 19200 bps. Pentru control este disponibil un conector RJ45. Funcțiile de protecție încorporate includ protecție împotriva pierderii de fază, protecție împotriva supraîncălzirii motorului și protecție termică a starterului. Dispozitivul poate fi configurat pentru diferite clase de sarcină: Clasa 10 (pentru aplicații standard), Clasa 20 și Clasa 30 (pentru condiții de pornire grele), care oferă caracteristici diferite de suprasarcină. În ceea ce privește opțiunile de control, ATS22D62Q are două ieșiri de releu (R1 și R2) care pot fi configurate pentru a semnaliza diferite stări (funcționare, alarmă, oprire, pornire etc.). În plus, are trei intrări logice (LI1, LI2, LI3) care funcționează cu logică pozitivă de 24 V c.c. Dispozitivul include, de asemenea, o intrare pentru sondă PTC (750 ohmi) pentru protecția termică a motorului. Circuitul de control funcționează la 230 V c.a. și consumă doar 20 W. În timpul instalării, trebuie luate în considerare condițiile adecvate de răcire: dispozitivul are răcire prin convecție forțată și trebuie instalat în poziție verticală (+/- 10°). Intervalul de temperatură de funcționare este între -10 °C și +40 °C la puterea nominală și între 40-60 °C cu reducerea puterii (2,2% per °C). Poate fi utilizat fără reducere de putere până la o altitudine de 1000 m deasupra nivelului mării și între 1000 și 2000 m cu o reducere a puterii de 2,2% la 100 m. Dimensiunile dispozitivului cu clasă de protecție IP20 sunt: 295 mm înălțime, 145 mm lățime și 207 mm adâncime, cu o greutate netă de 12 kg.
Schneider Electric Altistart 22 - ATS22D62Q - date tehnice soft starter
Caracteristici principale
Tipul produsului: Soft starter din seria Altistart 22 pentru motoare asincrone
Scopul produsului: Motoare asincrone
Aplicație specifică: Pompe și ventilatoare
Denumirea componentei: ATS22
Număr de faze de alimentare: 3 faze
Tensiune nominală de alimentare: 230...440 V - 15...10 %
Puterea motorului: 15 kW la 230 V, 30 kW la 400 V, 30 kW la 440 V
Setare curent din fabrică: 57 A
Pierdere de putere: 59 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Controlul cuplului (limită de curent la 3,5 In)
Curent nominal al starterului IcL: 62 A în cablul de alimentare al motorului pentru aplicații standard
Protecție IP: IP20
Caracteristici suplimentare
Metodă de montare: Cu aripă de răcire
Funcții disponibile: Bypass intern
Limite de tensiune de alimentare: 195…484 V
Frecvență de alimentare: 50...60 Hz - 10...10 %
Frecvență rețea: 45...66 Hz
Metodă de conectare: La terminalele delta ale motorului sau la cablul de alimentare al motorului
Tensiune circuit de control: 230 V - 15...10 % 50/60 Hz
Consum energie circuit de control: 20 W Număr de ieșiri discrete: 2 Tip ieșire discretă: ieșire releu R1 230 V (funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata), ieșire releu R2 230 V (funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata)
Curent minim de comutare: 100 mA 12 V CC (ieșiri releu)
Curent maxim de comutare: 5 A 250 V CA sarcină rezistivă, 5 A 30 V CC sarcină rezistivă, 2 A 250 V CA sarcină inductivă, 2 A 30 V CC sarcină inductivă
Număr de intrări discrete: 3
Tip intrare discretă: (LI1, LI2, LI3) logică, 5 mA 4,3 kOhm
Tensiune intrare discretă: 24 V <= 30 V
Logică intrare discretă: Logică pozitivă
Curent de ieșire: 0,4...1 Icl reglabil
Intrare sondă PTC: 750 Ohm
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date de comunicare: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Dispozitive instalabile: 31
Protecții
Tip protecție: Pierdere de fază: linie, Protecție termică: motor, Protecție termică: starter
Marcaj: CE
Caracteristici fizice
Tip de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 295 mm
Lățime: 145 mm
Adâncime: 207 mm
Mediu de funcționare
Umiditate relativă: 0…95 % fără condens sau picurare de apă
Temperatura ambiantă în timpul funcționării: -10…40 °C (fără reducere a puterii), 40…60 °C (reducere a curentului cu 2,2% per °C)
Temperatura ambiantă în timpul depozitării: -25…70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...< 2000 m cu reducere a curentului de 2,2% la fiecare 100 de metri
