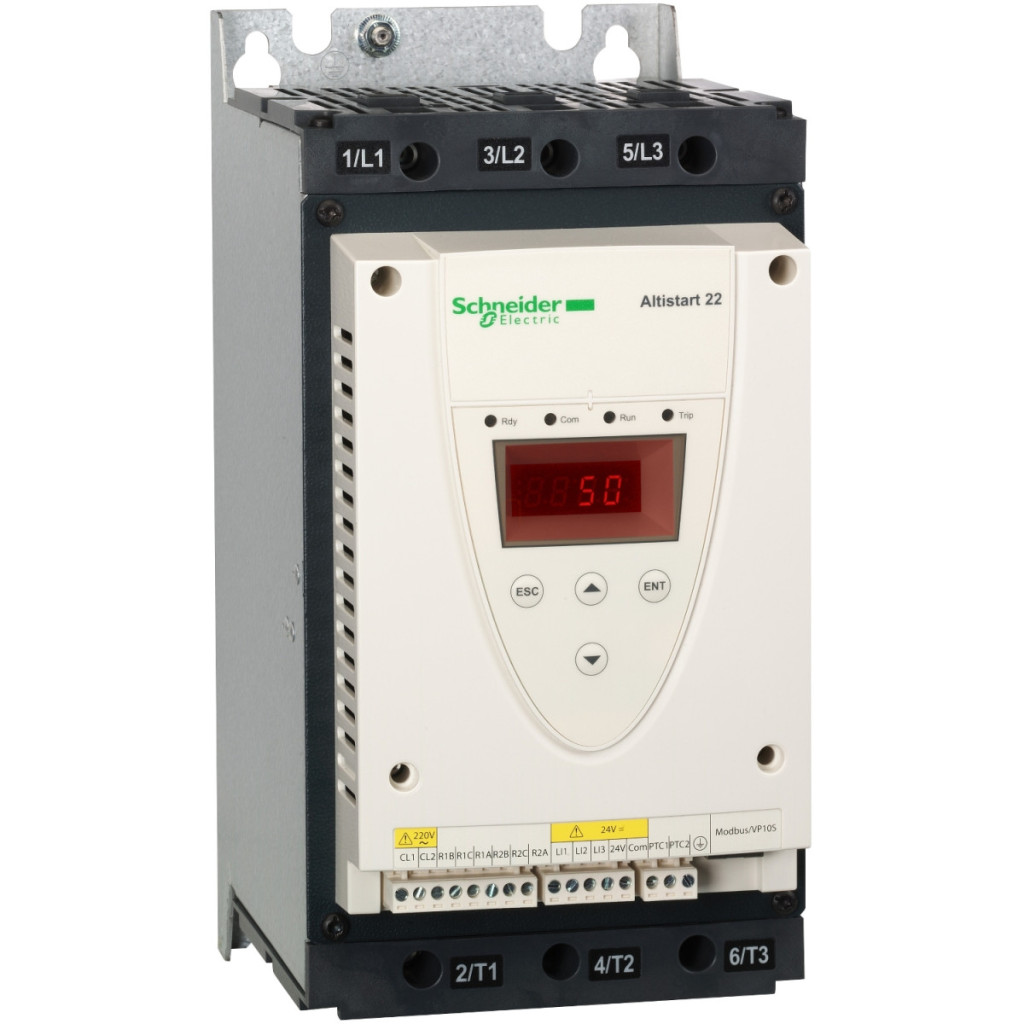

Soft starterul Altistart 22 (ATS22D62S6) este un dispozitiv de control de înaltă calitate de la Schneider Electric, dezvoltat special pentru pornirea ușoară a motoarelor asincrone. Acest model aparține gamei de putere medie din familia soft starterelor, fiind alegerea ideală pentru motoare între 15 și 37 kW, în special pentru pompe și ventilatoare. Dispozitivul are mai multe avantaje față de pornirea directă convențională. Datorită modului de pornire controlat de cuplu (în care curentul poate fi limitat la 3,5 In), se pot evita deteriorările sistemelor mecanice, prelungind semnificativ durata de viață a lanțului de transmisie. Pornirea lină elimină supratensiunile, reduce solicitarea mecanică și sarcina asupra rețelei electrice. Modelul ATS22D62S6 are o tensiune de control de 230 V, în timp ce intervalul de tensiune de alimentare poate fi reglat între 230-600 V, oferind o flexibilitate excepțională în diferite medii de aplicare. Cu un curent nominal de 62 A și protecție IP20, această unitate Altistart dispune de un bypass intern care reduce pierderile de căldură în timpul funcționării continue, îmbunătățind eficiența energetică. Capacitățile de comunicare ale produsului sunt asigurate de protocolul Modbus încorporat printr-o interfață RS485, care permite monitorizarea și controlul de la distanță la viteze de până la 4800, 9600 sau 19200 bps. Produsul oferă, de asemenea, două ieșiri de releu care pot fi configurate pentru a semnaliza diferite stări de funcționare (de exemplu, funcționare, alarmă, defect, oprire, gata de pornire). Dispozitivul are trei intrări logice care pot fi operate cu semnale de control de 24 V c.c. Schneider Electric a acordat o atenție deosebită funcțiilor de protecție: ATS22D62S6 are capacități avansate de protecție a motorului, inclusiv protecție împotriva pierderii de fază și protecție împotriva supraîncălzirii motorului și a soft starterului. Proiectarea sistemului de răcire, cu răcire forțată și poziție de montare verticală, asigură o disipare optimă a căldurii. La instalare, este important să se respecte distanțele de instalare recomandate pentru a asigura un flux de aer adecvat. Un alt avantaj al seriei Altistart 22 este designul său compact: cu o înălțime de 295 mm, o lățime de 145 mm și o adâncime de 207 mm, dispozitivul poate fi integrat cu ușurință în dulapurile de comutație existente. Dispozitivul este conform cu cele mai stricte standarde internaționale și este certificat CE, UL, CSA și GOST, printre altele. Designul său flexibil este îmbunătățit și mai mult de o gamă largă de temperaturi de funcționare (-10 °C până la +60 °C), deși la temperaturi peste 40 °C este necesară o reducere treptată a curentului (2,2% per grad). Soft starterul poate fi utilizat fără restricții până la o altitudine de 1000 de metri deasupra nivelului mării, iar cu dimensiuni adecvate, poate fi utilizat până la 2000 de metri. Soft starterul Schneider Electric ATS22D62S6 este o alegere excelentă pentru toate aplicațiile industriale în care pornirea ușoară a motorului, durata lungă de viață și funcționarea fiabilă sunt de o importanță primordială.
Schneider Electric Altistart 22 - ATS22D62S6 - soft starter, 62A, 3f, 208…600VAC, tensiune de control 230 VAC, Modbus RTU date tehnice
Caracteristici principale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Domeniu de aplicare: Motoare asincrone
Aplicație specifică: Pompe și ventilatoare
Denumirea componentei: ATS22
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 230...600 V - 15...10 %
Puterea motorului
15 kW la 230 V
30 kW la 400 V
30 kW la 440 V
37 kW la 500 V
Caracteristici electrice
Setare curent din fabrică: 52 A
Pierdere de putere: 59 W în aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire controlată de cuplu (limită de curent: 3,5 In)
Curent de pornire IcL: 62 A conectat la linia de alimentare a motorului pentru aplicații standard
Grad de protecție IP: IP20
Date suplimentare
Metodă de montare: Cu aripă de răcire
Funcții disponibile: Bypass intern
Limite de tensiune de alimentare: 195...660 V
Frecvență de alimentare: 50...60 Hz - 10...10 %
Frecvența rețelei: 45...66 Hz
Conectarea dispozitivului: Linia de alimentare a motorului
Tensiunea circuitului de comandă: 230 V - 15...10% 50/60 Hz
Consum de energie al circuitului de control: 20 W
Intrări și ieșiri
Număr de ieșiri discrete: 2
Tip ieșire discretă: ieșiri releu R1 și R2, 230 V, pentru indicarea stării (funcționare, alarmă, defect, oprire, neoprit, pornire, gata) Număr de intrări discrete: 3 Tip de intrare discretă: (LI1, LI2, LI3) logică, 5 mA, 4,3 kOhm
Tensiune intrare discretă: 24 V <= 30 V
Intrare sondă PTC: 750 Ohm
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Funcții de protecție
Tipuri de protecție: Defecțiune de fază: rețea
Protecție împotriva supraîncălzirii: motor
Protecție împotriva supraîncălzirii: soft starter
Caracteristici mecanice
Tip de răcire: Răcire forțată
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 295 mm
Lățime: 145 mm
Adâncime: 207 mm
Condiții de mediu
Grad de contaminare: Nivel 2 conform IEC 60664-1
Umiditate relativă: 0 până la 95% fără condens sau picurare de apă conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -10…40 °C (fără reducere a puterii), 40…60 °C (reducere a curentului cu 2,2 % per °C)
Temperatura ambiantă pentru depozitare: -25…70 °C Altitudine de funcționare: <= 1000 m fără reducerea sarcinii, > 1000...< 2000 m reducerea curentului 2,2 % per 100 m
