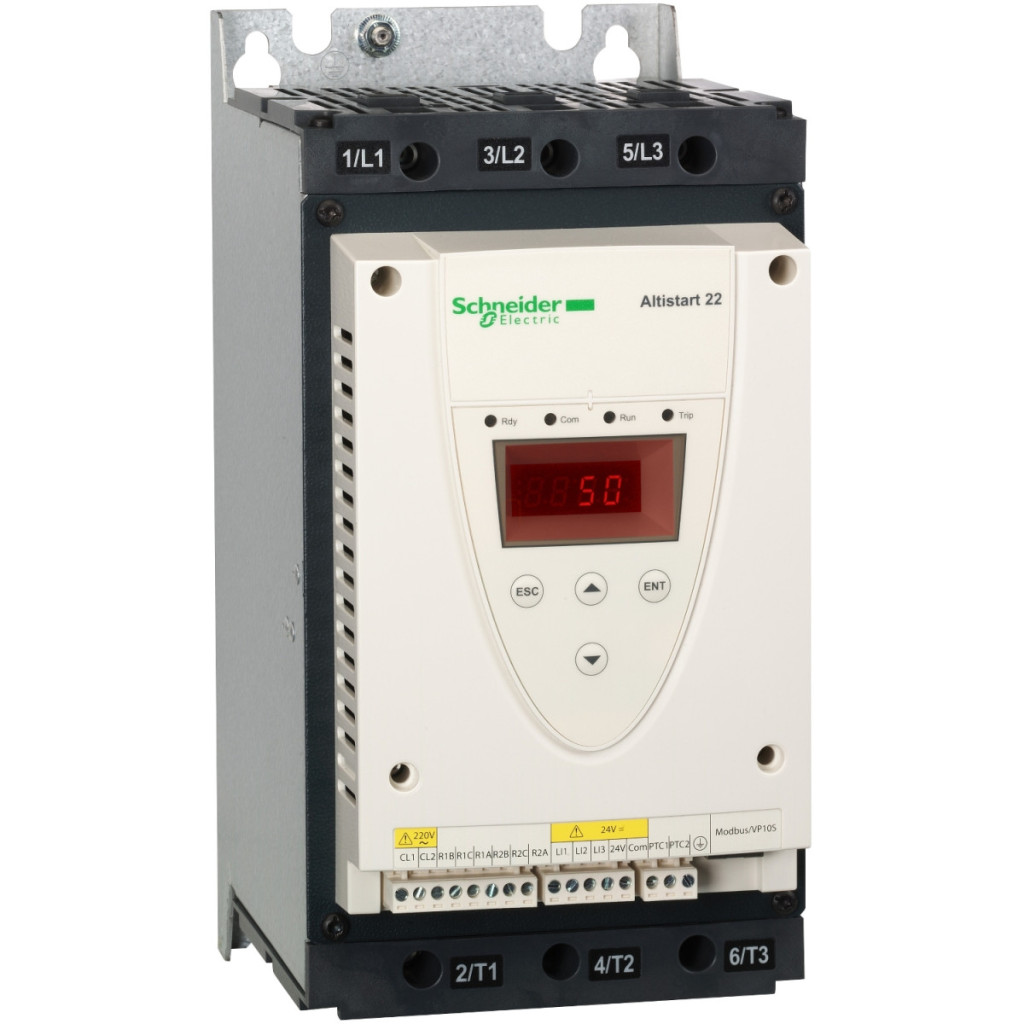

Soft starterul Altistart 22 seria ATS22D62S6U asigură pornirea fiabilă și controlată a motoarelor asincrone în diverse aplicații, în special pompe și ventilatoare. Fabricat de Schneider Electric, dispozitivul este special conceput pentru medii industriale în care pornirea directă convențională ar provoca o solicitare mecanică excesivă a sistemului sau în care ar apărea instabilitate a tensiunii de alimentare. Modelul ATS22D62S6U poate fi alimentat de la o sursă de alimentare trifazată între 208 și 600 V și este recomandat pentru motoare cu o putere nominală de 15 până la 50 cai putere, în funcție de tensiunea specifică. Soft starterul utilizează o tehnologie specială de control al cuplului care limitează curentul motorului la 3,5 In la pornire, reducând semnificativ solicitarea componentelor mecanice și prelungind durata de viață a sistemului. Funcția de bypass încorporată optimizează consumul de energie prin ocolirea electronicii de putere cu contactoare interne după accelerarea motorului, minimizând astfel pierderile și generarea de căldură în timpul funcționării continue. Cu un curent nominal de 62 A, dispozitivul este extrem de flexibil, deoarece curentul de ieșire poate fi reglat între 0,4 și 1 Icl pentru a se adapta cerințelor aplicației. ATS22D62S6U are funcții avansate de protecție care protejează atât motorul, cât și soft starterul în sine. Protecția de fază detectează asimetria tensiunii de alimentare sau defectarea fazei, în timp ce protecția motorului monitorizează suprasarcina și supraîncălzirea în diferite clase de protecție (10, 20, 30). Dispozitivul are un grad de protecție IP20 și, prin urmare, este proiectat pentru instalarea într-un dulap de comutație. Este de remarcat faptul că dispozitivul funcționează în mod fiabil într-o varietate de medii de operare: între -10 °C și +40 °C fără reducerea puterii nominale și între 40-60 °C cu o reducere a curentului de 2,2% pe grad. În ceea ce privește opțiunile de comunicare, ATS22D62S6U dispune de protocol Modbus prin intermediul unei interfețe seriale RS485, care permite integrarea sa în sisteme complexe de automatizare industrială și monitorizarea de la distanță. Dispozitivul are 3 intrări logice (la tensiune de control de 110 V c.a.) și 2 ieșiri releu, care permit o gamă largă de moduri de control și indicarea stării. Ieșirile releului pot fi configurate pentru a semnaliza diverse evenimente: funcționare, alarmă, oprire, pornire sau standby. Versatilitatea dispozitivului este îmbunătățită și mai mult de intrarea sondei PTC, care asigură monitorizarea directă a temperaturii motorului. ATS22D62S6U este construit conform standardelor industriale pentru o durată lungă de viață, este conform cu IEC 60947-4-2 și are multiple certificări internaționale, inclusiv CE, UL, CSA, CCC, GOST și C-Tick, ceea ce îl face potrivit pentru utilizare la nivel mondial.
Schneider Electric Altistart 22 - ATS22D62S6U - soft starter, 62A, 3f, 208…600VAC, tensiune de control 110VAC, Date tehnice Modbus RTU
Caracteristici principale
Familia de produse: Altistart 22
Tipul produsului: Demaror soft
Domeniu de aplicare: Motoare asincrone
Aplicație specifică: Pompe și ventilatoare
Denumirea componentei: ATS22
Număr de faze: 3 faze
Tensiune nominală de alimentare: 208...600 V - 15...10 %
Puterea motorului: 15 CP la 208 V, 20 CP la 230 V, 40 CP la 460 V, 50 CP la 575 V
Setare curent din fabrică: 52 A
Disipare putere: 59 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire controlată de cuplu (curent limitat la 3,5 In)
Valoare nominală de pornire IcL: 62 A pentru conectarea la linia de alimentare a motorului pentru aplicații standard
Grad de protecție IP: IP20
Date suplimentare
Metodă de montare: Cu aripă de răcire
Funcție disponibilă: Bypass intern
Limite de tensiune de alimentare: 177...660 V
Frecvența de alimentare: 50...60 Hz - 10...10 %
Frecvența rețelei: 45...66 Hz
Conectarea dispozitivului: Cablu de alimentare motor
Tensiune circuit de control: 110 V - 15...10 % 50/60 Hz
Consum circuit de control: 20 W
Număr de ieșiri discrete: 2
Tip ieșire discretă: Ieșire releu R1 230 V funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata; ieșire releu R2 230 V funcționare, alarmă, eliberare, oprit, neoprit, pornire, gata
Curent minim de comutare: 100 mA la 12 V CC (ieșiri releu)
Curent maxim de comutare: 5 A 250 V CA rezistiv 1 ieșire releu, 5 A 30 V CC rezistiv 1 ieșire releu, 2 A 250 V c.a. inductiv 0,4 20 ms ieșire releu, 2 A 30 V c.c. inductiv 7 ms ieșire releu
Intrări și comunicare
Număr de intrări discrete: 3
Tip intrare discretă: (LI1, LI2, LI3) logică, 5 mA 20 kOhm
Tensiune intrare discretă: 110 V <= 121 V
Logică intrare discretă: Logică pozitivă LI1, LI2, LI3 0 stare: < 20 V și <= 15 mA, 1 stare: > 79 V, <= 2 mA
Curent de ieșire: 0,4...1 Icl reglabil
Intrare sondă PTC: 750 Ohm
Protocol port de comunicație: Modbus
Tip conector: 1 RJ45
Conexiune date comunicație: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Date de funcționare și mediu
Poziție de funcționare: Verticală +/- 10 grade
Tip de răcire: Convecție forțată
Nivel de zgomot: 45 dB
Grad de poluare: Nivel 2 conform IEC 60664-1
Umiditate relativă: 0...95 % fără condens sau picurare de apă conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -10...40 °C (fără reducere a puterii), 40...60 °C (reducere a puterii de 2,2 % per °C)
Temperatură ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...< 2000 m cu reducere a curentului de 2,2 % pentru fiecare 100 m suplimentari
Caracteristici fizice
Înălțime: 295 mm
Lățime: 145 mm
Adâncime: 207 mm
Greutate netă: 12 kg
