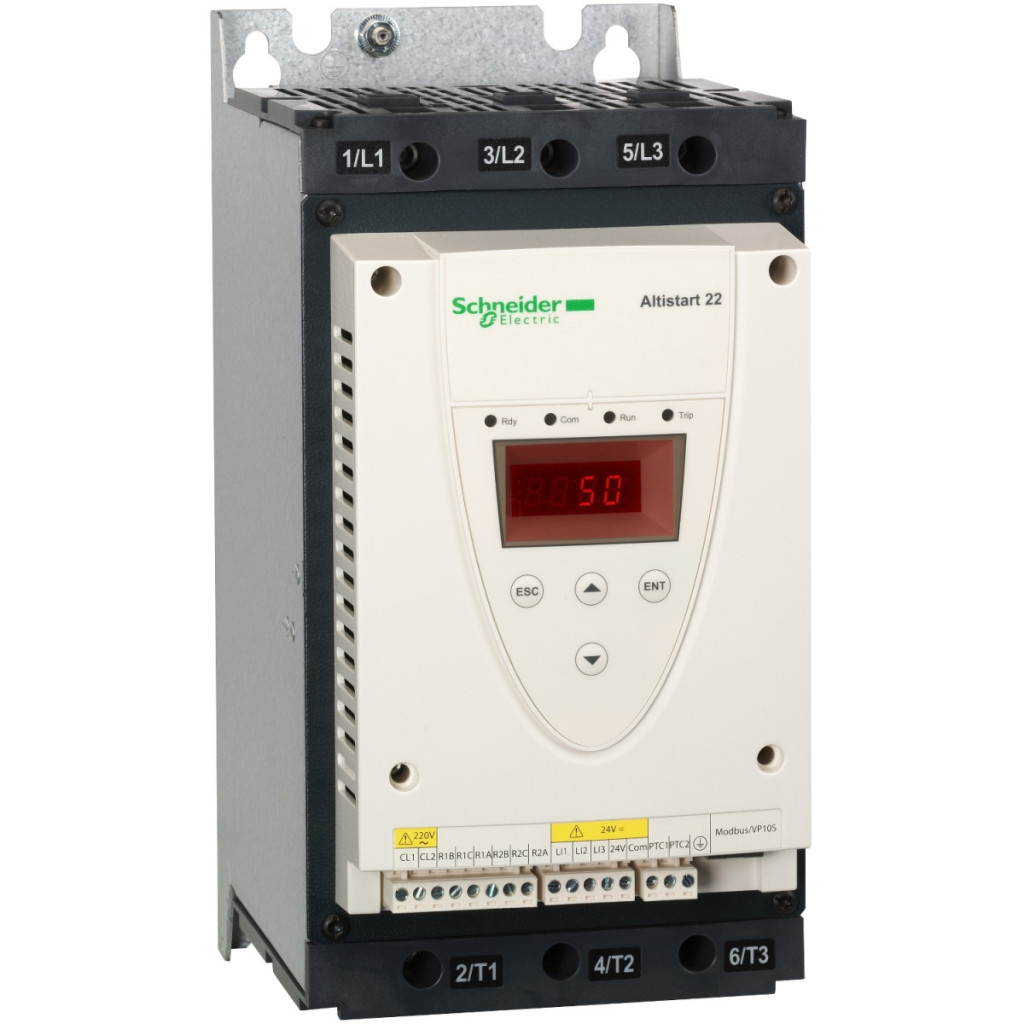

Soft starterul ATS22D88S6 Altistart 22 este o completare excelentă a gamei Schneider Electric, dezvoltat special pentru aplicații cu motoare asincrone. Acest dispozitiv profesional este proiectat în principal pentru controlul optim al pompelor și ventilatoarelor, unde pornirea și oprirea ușoară a motorului sunt importante pentru protecția sistemului mecanic. Esența tehnologiei soft starterului Altistart 22 este controlul cuplului, care limitează curentul la maximum 3,5 In la pornirea motorului. Această caracteristică este extrem de utilă în aplicații în care trebuie evitate schimbările bruște de cuplu care ar putea deteriora componentele mecanice sau mediul transportat. Dispozitivul poate fi utilizat într-o gamă largă de puteri nominale ale motorului: motoare asincrone de 22 kW (230 V), 45 kW (400 V și 440 V) și 55 kW (500 V). Curentul nominal este de 88 A, setat din fabrică la 77 A, care poate fi ajustat pentru aplicația specifică. Categoria de utilizare este AC-53A, care indică aplicații de pornire a motorului. Dispozitivul are un grad de protecție IP20, care oferă protecție de bază împotriva contactului, dar nu este rezistent la apă și praf, deci trebuie instalat într-o carcasă adecvată. Din punct de vedere al instalării, este important de reținut că dispozitivul este echipat cu un radiator și trebuie instalat în poziție verticală, cu o toleranță de ±10°. Disiparea căldurii este asigurată de răcirea prin convecție forțată (ventilator), care previne supraîncălzirea. Intervalul de temperatură de funcționare este între -10 °C și +40 °C fără reducerea puterii nominale și între 40-60 °C cu o reducere a sarcinii de 2,2%/°C. Umiditatea relativă poate fi de 0-95% fără condens. Pentru comunicare, ATS22D88S6 utilizează protocolul Modbus printr-o interfață fizică RS485 multidrop, pentru care este prevăzut un conector RJ45. Viteza de comunicare poate fi selectată: 4800, 9600 sau 19200 bps. Circuitul de control al dispozitivului necesită o tensiune de alimentare de 230 V c.a. (±15%, 50/60 Hz), iar consumul circuitului de control este de 20 W. Controlul are trei intrări logice (LI1, LI2, LI3) care funcționează cu tensiune de 24 V c.c. și logică pozitivă. Dispozitivul are, de asemenea, două ieșiri de releu care pot indica diferite stări: funcționare, alarmă, eliberare, oprire, pornire sau standby. Relee de ieșire au o capacitate de încărcare de 5 A 250 V c.a. sau 5 A 30 V c.c. pentru sarcini rezistive și 2 A 250 V c.a. sau 2 A 30 V c.c. pentru sarcini inductive.
Schneider Electric Altistart 22 - ATS22D88S6 - date tehnice soft starter
Date de bază
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Utilizare prevăzută: Pentru motoare asincrone
Aplicație specifică: Pompe și ventilatoare
Denumirea componentei: ATS22
Date electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 230...600 V - 15...10 %
Puterea motorului kW: 22 kW (230 V), 45 kW (400 V), 45 kW (440 V), 55 kW (500 V)
Setare curent din fabrică: 77 A
Pierdere de putere: 66 W pentru aplicații standard
Categorie de utilizare: AC-53A
Tip de pornire: Pornire controlată de cuplu (curent limitat la 3,5 In)
Curent de pornire IcL: 88 A pentru aplicații standard, conectat la linia de alimentare a motorului
Grad de protecție IP: IP20
Date de comunicare
Protocol de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Număr de dispozitive care pot fi instalate: 31
Date mecanice
Metodă de montare: Cu placă de răcire
Funcții disponibile: Bypass intern
Limite de tensiune de alimentare: 195...660 V
Frecvență de alimentare: 50...60 Hz ± 10%
Frecvență rețea: 45...66 Hz
Conectarea dispozitivului: Linia de alimentare a motorului
Tensiunea circuitului de comandă: 230 V - 15...10% 50/60 Hz
Consum de energie al circuitului de control: 20 W
Ieșiri și intrări
Număr de ieșiri digitale: 2
Tip de ieșiri digitale: ieșiri releu R1 și R2 (230 V, semnale: funcționare, alarmă, eliberare, oprire, nefuncționare, pornire, gata)
Curent minim de comutare: 100 mA 12 V CC (ieșiri releu)
Curent maxim de comutare: 5 A 250 V c.a. rezistiv/5 A 30 V c.c. rezistiv/2 A 250 V c.a. inductiv/2 A 30 V c.c. inductiv Număr de intrări digitale: 3 Tip de intrări digitale: (LI1, LI2, LI3) logică, 5 mA 4,3 kOhm
Tensiune intrare digitală: 24 V <= 30 V
Logică intrare digitală: Logică pozitivă, stare 0: < 5 V și <= 2 mA, stare 1: > 11 V, >= 5 mA
Protecție
Tipuri de protecție: Defecțiune de fază (rețea), Protecție termică (motor), Protecție termică (demaror)
Marcaj: CE
Mod de răcire: Convecție forțată
Condiții de mediu
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 295 mm
Lățime: 145 mm
Adâncime: 207 mm
Grad de contaminare: Nivel 2 (IEC 60664-1)
Umiditate relativă: 0...95 % fără condens sau picurare de apă (IEC 60068-2-3)
Temperatura ambiantă în timpul funcționării: -10...40 °C (fără reducere a puterii), 40...60 °C (2,2 % reducere a puterii per °C)
Temperatura ambiantă în timpul depozitării: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...< 2000 m reducere a curentului cu 2,2% la fiecare 100 m
