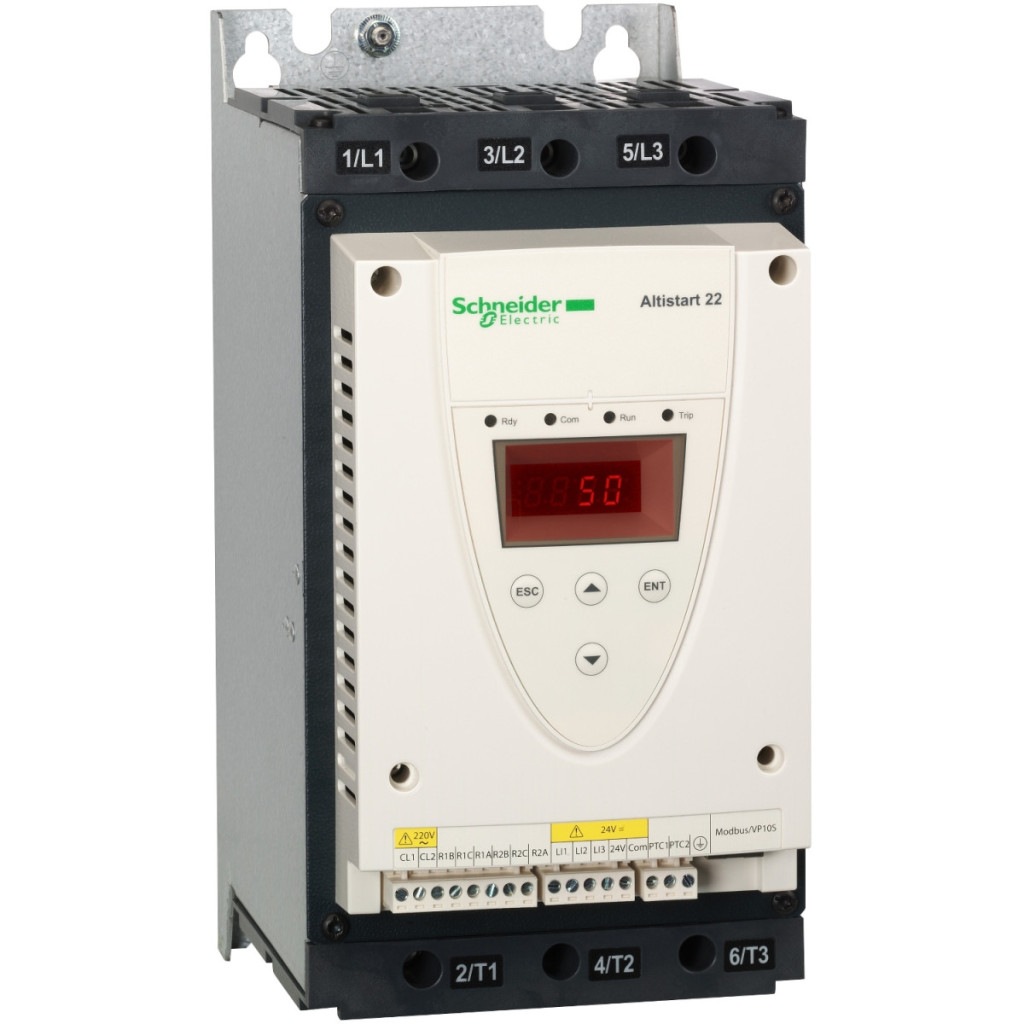

Soft starterul Altistart 22 seria ATS22D88S6U este o soluție avansată de pornire lentă pentru motoare asincrone, recomandată în special pentru aplicații cu pompe și ventilatoare. Acest dispozitiv, fabricat de Schneider Electric, asigură pornirea și oprirea optimă, reducând semnificativ solicitările mecanice și perturbările rețelei. O caracteristică cheie a modelului ATS22D88S6U este gama largă de tensiune de alimentare (208-600 V c.a.), care permite o aplicare flexibilă în diverse medii industriale. Dispozitivul poate fi utilizat cu motoare de 25 cai putere (208 V), 30 cai putere (230 V), 60 cai putere (460 V) și 75 cai putere (575 V), fiind potrivit pentru o gamă largă de dimensiuni de echipamente. Soft starterul furnizează 88 de amperi de curent nominal la linia de alimentare a motorului pentru aplicații standard. Setarea curentului din fabrică este de 77 amperi, care poate fi reglată între 0,4 și 1 Icl pentru a se adapta cerințelor utilizatorului. Produsul oferă pornire controlată de cuplu, în care curentul este limitat la 3,5 In, oferind o protecție optimă atât pentru motor, cât și pentru sistemele mecanice asociate. Categoria de aplicații AC-53A este special concepută pentru pornirea ușoară a motoarelor. ATS22D88S6U dispune, de asemenea, de o funcție de bypass internă care reduce pierderile de căldură și crește eficiența energetică. Dispozitivul este proiectat cu un radiator și dispune de răcire prin convecție forțată pentru o disipare optimă a căldurii. Pierderea normală de putere în funcționare este de numai 66 W, ceea ce duce la o funcționare eficientă din punct de vedere energetic. ATS22D88S6U oferă o gamă largă de opțiuni de comunicare și control. Circuitul de control funcționează la 110 V c.a. și are un consum de energie de 20 W. Dispozitivul este echipat cu trei intrări logice (LI1, LI2, LI3) și două ieșiri releu, care pot fi configurate pentru diverse indicații de stare (funcționare, alarmă, defect, oprire, pornire, standby). Protocolul de comunicare este Modbus, cu un conector RJ45 și o interfață fizică RS485 multidrop, care permite conectarea a până la 31 de dispozitive. Viteza de transmisie poate fi de 4800, 9600 sau 19200 bps. Dispozitivul are, de asemenea, caracteristici avansate de protecție, inclusiv protecție împotriva pierderii de fază și protecție termică a motorului și a soft starterului. Are un grad de protecție IP20, care garantează o funcționare sigură într-un mediu industrial normal, dar în medii mai poluate (grad de poluare 3) trebuie amplasat într-o carcasă IP54. ATS22D88S6U are dimensiuni compacte (295 mm înălțime, 145 mm lățime și 207 mm adâncime), ceea ce facilitează instalarea. Produsul este conform cu o serie de standarde și certificări internaționale, inclusiv IEC 60947-4-2, precum și UL, CSA, GOST, C-Tick și CCC, asigurând aplicabilitatea sa la nivel global. Este important de reținut că dispozitivul trebuie instalat în poziție verticală, cu o toleranță de +/- 10 grade, și trebuie asigurată o ventilație adecvată pentru a preveni supraîncălzirea. Intervalul de temperatură de funcționare este între -10 °C și +40 °C fără reglare și între 40 °C și 60 °C cu reglare a curentului de 2,2 %/°C.
Schneider Electric Altistart 22 - ATS22D88S6U - soft starter, 88A, 3f, 208…600VAC, tensiune de control 110VAC, date tehnice Modbus RTU
Caracteristici principale
Familia de produse: Altistart 22
Tipul produsului: Soft starter
Aplicație: Motoare asincrone
Aplicație: Pompe și ventilatoare
Denumirea componentei: ATS22
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 208...600 V - 15...10%
Puterea motorului: 25 CP la 208 V, 30 CP la 230 V, 60 CP la 460 V, 75 CP la 575 V
Setare curent din fabrică: 77 A
Pierdere de putere: 66 W pentru aplicații standard
Categorie de utilizare: AC-53A
Mod de pornire: Control cuplu (curent limitat la 3,5 In)
Curent nominal soft starter IcL: 88 A în linia de alimentare a motorului pentru aplicații standard
Protecție IP: IP20
Caracteristici suplimentare
Tip de montare: Cu radiator
Funcții disponibile: Bypass intern
Limite de tensiune de alimentare: 177...660 V
Frecvența de alimentare: 50...60 Hz - 10...10 %
Frecvența rețelei: 45...66 Hz
Conectarea dispozitivului: În linia de alimentare a motorului
Tensiunea circuitului de control: 110 V - 15...10% 50/60 Hz
Consum de energie al circuitului de control: 20 W
Comunicare
Protocol port de comunicare: Modbus
Tip conector: 1 RJ45
Conexiune date de comunicare: Serial
Interfață fizică: RS485 multidrop
Viteză de transmisie: 4800, 9600 sau 19200 bps
Număr de dispozitive care pot fi instalate: 31
Caracteristici fizice
Înălțime: 295 mm
Lățime: 145 mm
Adâncime: 207 mm
Metodă de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade
Condiții de mediu
Temperatură ambiantă de funcționare: -10...40 °C (fără reducerea puterii), 40...60 °C (reglare curent 2,2% per °C)
Temperatură de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...< 2000 m cu reducere a puterii de 2,2% la fiecare 100 de metri
Umiditate relativă: 0...95% fără condens sau picurare de apă (conform IEC 60068-2-3)
Grad de contaminare: Nivel 2 conform IEC 60664-1
Standarde și certificări
Standarde: IEC 60947-4-2 Certificări de produs: UL, CSA, GOST, C-Tick, CCC Marcaje: CE Nivel de zgomot: 45 dB
