VW3A31403 de la Schneider Electric este un filtru de intrare EMC suplimentar de înaltă calitate, conceput special pentru convertoare de frecvență monofazate. Cu un curent nominal de 16 A, filtrul este soluția ideală pentru reducerea eficientă a interferențelor de frecvență radio în medii industriale, în special acolo unde este importantă asigurarea unei compatibilități electromagnetice adecvate. Modelul VW3A31403 are o gamă largă de compatibilitate, fiind potrivit pentru utilizarea cu multe familii de convertoare de frecvență Schneider Electric. Se potrivește perfect cu seriile Altivar 312, Altivar 31C, Altivar 312 Solar, Altivar Machine ATV320, precum și cu servomotoarele Lexium 05 și Lexium 23 Plus. În ceea ce privește compatibilitatea exactă, produsul funcționează cu diferite versiuni de clasă de putere, inclusiv tipurile monofazate de 1,1 kW și 1,5 kW, 200-240 V. Mai precis, poate fi utilizat cu ATV312HU11M2, ATV312HU15M2, Modelele ATV31CU11M2, ATV31CU15M2, LXM05AD17F1, LXM05AD17M2, LXM05BD17F1, LXM05BD17M2 și LXM05CD17M2, precum și versiunile monofazate ale seriei ATV320 cu puterile nominale corespunzătoare. În ceea ce privește caracteristicile tehnice, filtrul funcționează într-un interval de tensiune monofazată de 200-240 V, cu o toleranță de 10%. Curentul său nominal este de 16 A, iar curentul maxim de defect la pământ este de 150 mA la 50 Hz. Generarea de căldură a produsului este de 6,9 W pentru modelul ATV31CU11M2. Carcasa are un grad de protecție IP20, iar partea superioară are un grad de protecție IP41, ceea ce asigură o protecție adecvată într-un mediu industrial normal. Toleranța la umiditate relativă a produsului este între 0 și 93%, conform standardului IEC 68-2-3. Intervalul de temperatură de funcționare este între -10 și +50 °C, iar intervalul de temperatură de depozitare este între -25 și +70 °C, ceea ce îl face extrem de flexibil în diferite condiții de mediu. În ceea ce privește altitudinea de funcționare, poate fi utilizat până la 1000 de metri fără reducere a puterii, iar între 1000 și 3000 de metri este necesară o reducere a puterii de 1% la fiecare 100 de metri. În ceea ce privește designul fizic, VW3A31403 are dimensiuni compacte: 107 mm lățime, 195 mm înălțime și 35 mm adâncime, cu orificii de montare într-o dispunere de 85x180 mm și un diametru de 4,5 mm. Instalarea filtrului este extrem de flexibilă și poate fi montată în două moduri: direct sub sau lângă convertorul de frecvență, așa cum se arată în diagramele de instalare din documentația produsului. Schema de cablare indică în mod clar punctele de conectare în care filtrul trebuie conectat între rețeaua electrică și convertorul de frecvență pentru o funcționare optimă. Produsul este conform cu standardul IEC 61800-3 și prezintă o rezistență excelentă la vibrații și solicitări mecanice: rezistență la vibrații de 1 gn (13-150 Hz) și 1,5 mm vârf-vârf (3-13 Hz) conform IEC 60068-2-6 și rezistență la șocuri de 15 gn 11 ms conform IEC 60068-2-27.

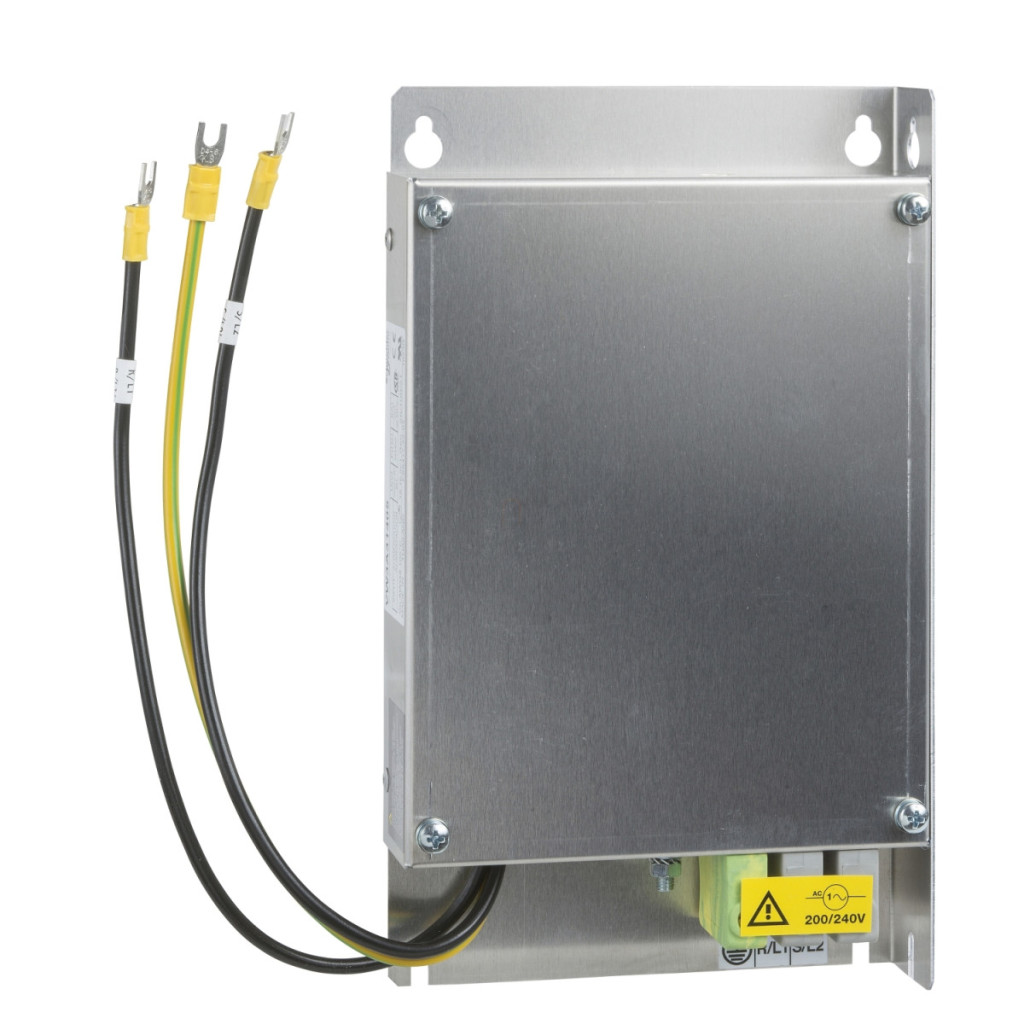

Schneider Electric Altivar 31 - VW3A31403 - accesoriu convertizor de frecvență, filtru EMC de intrare, monofazat, 16 A, pentru convertizorul de frecvență ATV320 date tehnice
Caracteristici principale
Familia de produse: Altivar
Tipul produsului sau al componentei: Filtru de intrare EMC
Compatibilitate: Lexium 05, Altivar 312, Altivar 31C, Lexium 23 Plus, Altivar 312 Solar, Altivar Machine ATV320
Aplicație specifică produsului: Filtru de intrare pentru interferențe radio
Curent nominal: 16 A
Pierdere de căldură: 6,9 W pentru ATV31CU11M2
Număr de faze de rețea: Monofazat
Compatibilitate
Servomotor LXM23: 0,75 kW, 1 kW, 1,5 kW
ATV312HU11M2, ATV312HU15M2
ATV31CU11M2, ATV31CU15M2
LXM05AD17F1, LXM05AD17M2
LXM05BD17F1, LXM05BD17M2
LXM05CD17M2
Variator de viteză ATV320...Motor C: 1,1 kW, 200...240 V monofazat
Variator de viteză ATV320...Motor C: 1,5 kW, 200...240 V monofazat
Variator de viteză ATV320...W/ATV320...WS motor: 1,1 kW, 200...240 V monofazat
Variator de viteză ATV320...W/ATV320...WS motor: 1,5 kW, 200...240 V monofazat
Informații suplimentare
Curent maxim de defect la pământ: 150 mA 50 Hz
Tensiune de alimentare: 200...240 V
Toleranță: 10 %
Condiții de mediu
Nivel de protecție IP: IP20, IP41 (partea superioară)
Umiditate relativă: 0...93 % conform IEC 68-2-3
Temperatura ambiantă de funcționare: -10...50 °C
Temperatura ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...3000 m cu reducere a puterii de 1 % la fiecare 100 m
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform IEC 60068-2-6, 1,5 mm vârf-la-vârf (f= 3...13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Standarde: IEC 61800-3
Dimensiuni și instalare
Dimensiuni în mm: lățime 107, înălțime 195, adâncime 35, G 85, H 180, Ø 4,5
Dimensiuni în inci: lățime 4,12, înălțime 7,68, adâncime 1,38, G 3,35, H 7,09, Ø 0,18
