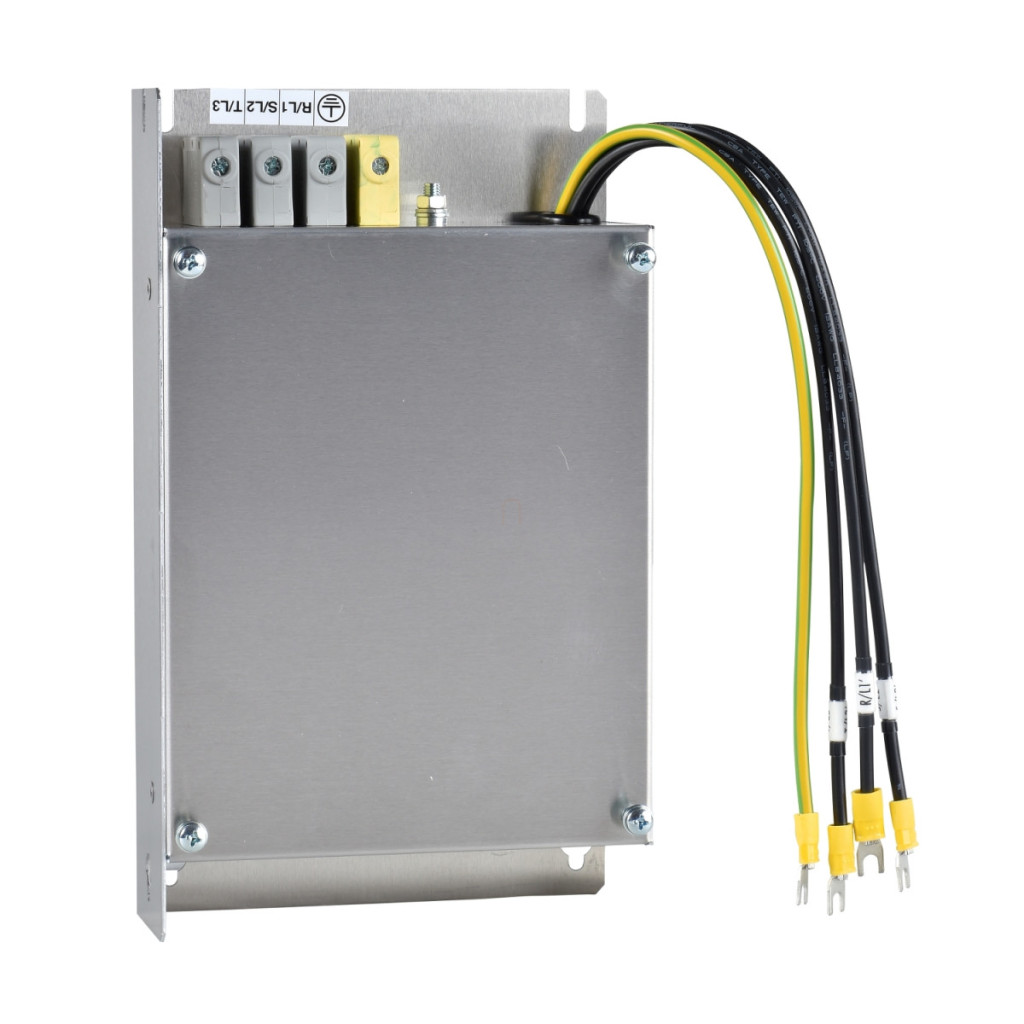

Schneider Electric VW3A31404 este un filtru de intrare EMC suplimentar conceput special pentru surse de alimentare trifazate cu un curent nominal de 15 A. Acest accesoriu este ideal pentru reducerea interferențelor de frecvență radio în diverse serii de convertoare de frecvență Schneider Electric, inclusiv Altivar 31C, Altivar 312, Altivar 312 Solar, Altivar Machine ATV320, Lexium 05, Lexium 23 Plus și Altivar 212. Filtrul EMC VW3A31404 are un spectru larg de compatibilitate și poate fi utilizat pentru o gamă de puteri ale motorului de la 0,37 kW la 3 kW la diferite niveluri de tensiune. Poate fi utilizat, printre altele, cu următoarele dispozitive: servomotor Lexium 23 Plus 0,75 kW, motoare de 1 kW, 1,5 kW, 2 kW și 3 kW, precum și o gamă largă de servomotoare din seriile Altivar 212, 312 și 320. Produsul este potrivit în special pentru aplicații în care compatibilitatea electromagnetică este importantă și în care minimizarea interferențelor de frecvență radio este o cerință. Din punct de vedere tehnic, filtrul EMC VW3A31404 oferă performanțe excelente. Produsul are un curent nominal de intrare de 15 A și poate fi utilizat într-un interval de tensiune de alimentare de 200-240 V și 380-500 V, cu o toleranță de tensiune de 10%. Curentul maxim de scurgere la pământ este de 15 mA la 200-480 V 50 Hz, 13,8 mA la 480 V 60 Hz și 6,7 mA la 230 V 60 Hz. Pierderea de temperatură a produsului variază între 0,13 W și 9,9 W, în funcție de tipul de acționare utilizat. Pentru conectarea electrică, acesta oferă un terminal AWG 6 de 10 mm² cu un cuplu de strângere de 1,8 Nm. VW3A31404 poate fi utilizat în rețele trifazate și are protecție IP20, precum și protecție IP41 în partea superioară. Instalarea filtrului EMC VW3A31404 este flexibilă; pe baza desenelor, acesta poate fi montat direct sub sau lângă unitatea de acționare. Dimensiunile fizice ale produsului sunt compacte: 107 mm × 195 mm × 42 mm (a × b × c) sau 4,12" × 7,68" × 1,65" în inci. Filtrul este proiectat pentru o funcționare stabilă în diverse condiții de mediu: -10...50 °C, umiditate relativă 0...93% și poate fi utilizat la putere maximă până la o altitudine de 1000 m deasupra nivelului mării (între 1000 și 3000 m cu o reducere de 1% a curentului la fiecare 100 de metri). Produsul poate rezista la vibrații de 1 gn (f=13...150 Hz) și 1,5 mm vârf-la-vârf (f=3...13 Hz) conform IEC 60068-2-6, precum și la șocuri de 15 gn cu durata de 11 ms conform IEC 60068-2-27. Filtrul este conform cu IEC 61800-3, asigurând o funcționare fiabilă și compatibilitate electromagnetică într-o varietate de medii industriale.
Schneider Electric Altivar 31 - VW3A31404 - accesoriu convertizor de frecvență, filtru EMC de intrare, trifazat, 15A, ATV212 - Date tehnice pentru convertoarele de frecvență ATV320
Caracteristici principale
Familia de produse: Altivar
Tipul produsului sau al componentei: Filtru de intrare EMC
Seriile compatibile: Altivar 31C, Lexium 23 Plus, Altivar 312, Altivar 312 Solar, Altivar Machine ATV320, Lexium 05, Altivar 212
Aplicație specială a produsului: Filtru de intrare pentru interferențe de frecvență radio
Parametri electrici
Curent nominal de intrare: 15 A
Număr de faze: Trei faze
Tensiune de alimentare: 200...240 V, 380...500 V
Toleranță: 10 %
Curent maxim de defect la pământ: 15 mA la 200...480 V 50 Hz, 13,8 mA la 480 V 60 Hz, 6,7 mA la 230 V 60 Hz
Pierderi termice: 0,13 W pentru ATV21H075N4, 0,45 W pentru ATV21HU15N4, 0,47 W pentru ATV21H075M3X, 0,9 W pentru ATV21HU22N4, 1,6 W pentru ATV21HU15M3X, 3,3 W pentru ATV21HU22M3X, 9,9 W pentru ATV31HU11M3X. Date mecanice Conexiune electrică: terminal AWG 6 de 10 mm²
Cuplu de strângere: 1,8 N.m
Greutate netă: 1 kg
Caracteristici de protecție și mediu
Grad de protecție IP: IP20, IP41 (partea superioară)
Umiditate relativă: 0...93% conform IEC 68-2-3
Temperatura aerului ambiant de funcționare: -10...50 °C
Temperatura aerului ambiant de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...3000 m cu reducere a puterii de 1% la fiecare 100 m Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform IEC 60068-2-6, 1,5 mm vârf la vârf (f= 3...13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Standarde
Standarde: IEC 61800-3
Dimensiuni
Dimensiuni în mm: a=107, b=195, c=42, G=85, H=180, Ø=4,5
Dimensiuni în inci: a=4,12, b=7,68, c=1,65, G=3,35, H=7,09, Ø=0,18
