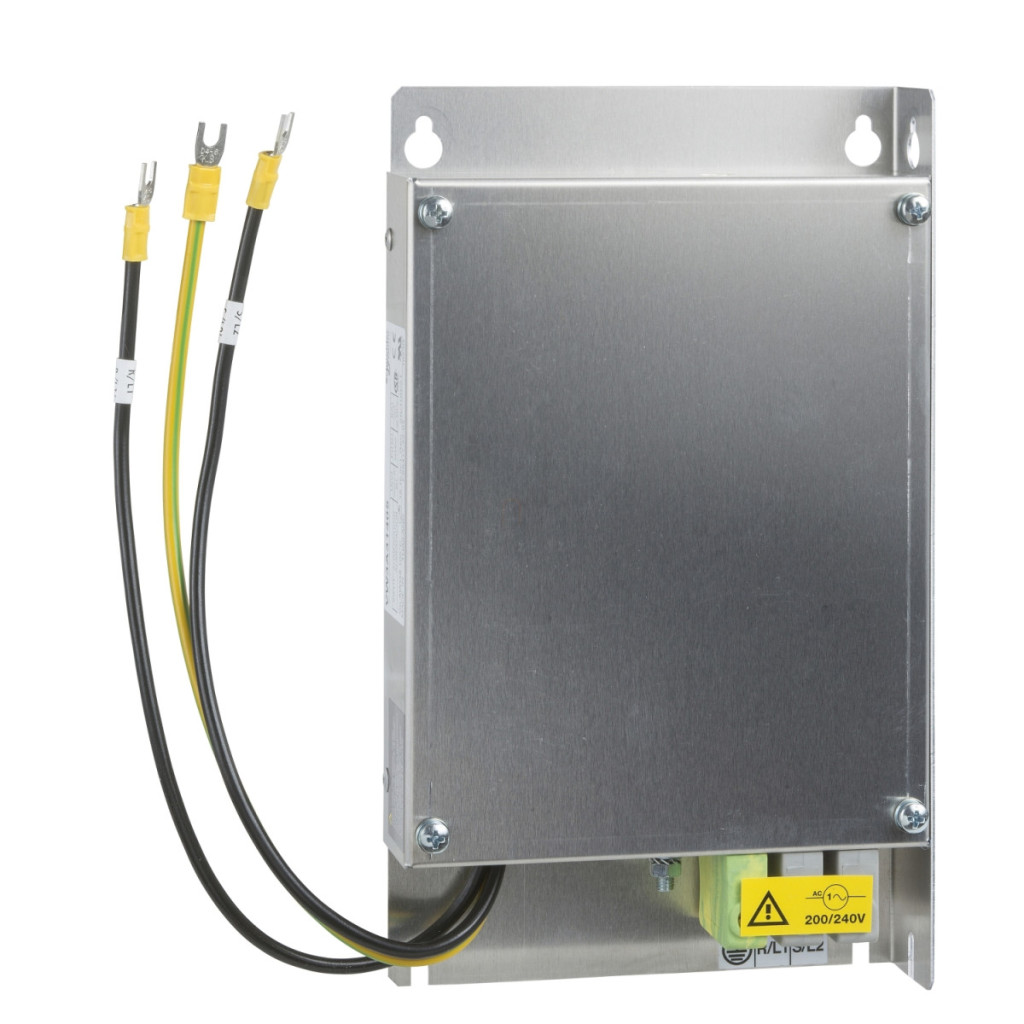

Schneider Electric VW3A31405 este un filtru de intrare EMC avansat, special conceput pentru a suporta gama de produse de convertoare de frecvență Altivar de mare putere. Acest dispozitiv accesoriu are un curent nominal de 22 A și funcționează cu o sursă de alimentare monofazată de 200-240 V, cu o toleranță de tensiune de ±10%. Oferă o compatibilitate extrem de versatilă, funcționând cu o gamă largă de serii Altivar și Lexium, inclusiv modelele Altivar 312, Altivar 312 Solar, Altivar 31C și Altivar Machine ATV320, precum și mai multe modele Lexium 05. Scopul principal al filtrului EMC VW3A31405 este de a filtra interferențele de frecvență radio (RFI), ceea ce reduce semnificativ zgomotul electromagnetic și, astfel, ajută la respectarea standardului strict IEC 61800-3. Utilizarea acestui filtru minimizează impactul electromagnetic al convertizorului de frecvență asupra mediului său și asigură o funcționare mai fiabilă și mai stabilă a sistemului. Produsul are o pierdere de căldură de 7,5 W, ceea ce este excepțional de scăzut pentru această categorie de putere, contribuind astfel la eficiența energetică a întregului sistem. Curentul maxim de defect la pământ este de 80 mA la 50 Hz, ceea ce reprezintă un aspect important în proiectarea și protecția electrică. În ceea ce privește designul fizic, filtrul Schneider Electric VW3A31405 are un grad de protecție IP20, în timp ce partea superioară are un grad de protecție IP41. Are dimensiuni precise: 140 mm lățime, 235 mm înălțime și 35 mm adâncime, astfel încât designul său compact permite o instalare flexibilă. Filtrul acceptă două metode principale de instalare: poate fi montat direct sub sau lângă convertorul de frecvență, cu instrucțiuni detaliate de instalare și diagrame pentru asistență. Găurile de montare au un diametru de 4,5 mm, cu o distanță de montare de 120 x 215 mm. Intervalul de temperatură de funcționare al produsului este între -10 °C și 50 °C, în timp ce acesta tolerează temperaturi între -25 °C și 70 °C în timpul depozitării. Oferă o rezistență excelentă la vibrații: 1 gn (în intervalul de frecvență 13-150 Hz) și 1,5 mm vârf-vârf (în intervalul de frecvență 3-13 Hz) conform IEC 60068-2-6. Rezistență la șocuri de 15 gn timp de 11 ms, în conformitate cu IEC 60068-2-27. Utilizarea filtrului EMC suplimentar VW3A31405 este recomandată în special în medii în care filtrarea zgomotului este esențială, cum ar fi în apropierea echipamentelor electronice sensibile, în zone rezidențiale sau de birouri și în medii industriale în care compatibilitatea electromagnetică este o cerință. Produsul este garantat să funcționeze la altitudini de până la 1000 de metri fără reducerea curentului și poate fi utilizat la altitudini de până la 3000 de metri cu o reducere a curentului de 1% la fiecare 100 de metri. Filtrul EMC de intrare Schneider Electric VW3A31405 este o soluție profesională pentru ingineri și integratori de sisteme care doresc să construiască un sistem de conversie a frecvenței fiabil, eficient și conform standardelor.
Schneider Electric Altivar 31 - VW3A31405 - accesoriu convertor de frecvență, filtru EMC de intrare, monofazat, 22 A, pentru convertorul de frecvență ATV320 date tehnice
Informații generale
Familia de produse: Altivar
Tipul produsului sau al componentei: Filtru de intrare EMC
Compatibilitate: Altivar 312, Lexium 05, Altivar 312 Solar, Altivar 31C, Altivar Machine ATV320
Compatibilitate produs: ATV312HU22M2, ATV31CU22M2, LXM05AD28F1, LXM05AD28M2, LXM05BD28F1, LXM05BD28M2, LXM05CD28M2
Compatibilitate convertizor de frecvență: ATV320...Motor C: 2,2 kW, 200...240 V monofazat; Motor ATV320...W/ATV320...WS: 2,2 kW, 200...240 V monofazat
Aplicație specifică: Filtru de interferență de frecvență radio
Parametri electrici
Curent nominal [In]: 22 A
Pierdere de căldură: 7,5 W (pentru ATV31CU22M2)
Număr de faze de rețea: Monofazat
Curent maxim de defect la pământ: 80 mA 50 Hz
Tensiune de alimentare: 200...240 V
Toleranță: 10%
Caracteristici fizice
Dimensiuni (mm): 140 x 235 x 35 (lățime x înălțime x adâncime)
Dimensiuni (inci): 5,51 x 9,25 x 1,38 (lățime x înălțime x adâncime)
Distanță de montare (G x H): 120 x 215 mm (4,72 x 8,46 inci)
Diametru orificiu de montare: 4,5 mm (0,18 inci)
Caracteristici de mediu
Grad de protecție IP: IP20, IP41 (partea superioară)
Umiditate relativă: 0...93% conform IEC 68-2-3
Temperatură ambiantă de funcționare: -10...50 °C
Temperatură ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducerea curentului, 1000...3000 m cu reducere a curentului de 1% la fiecare 100 de metri
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform IEC 60068-2-6, 1,5 mm vârf la vârf (f= 3...13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Standarde
Conformitate: IEC 61800-3
Opțiuni de instalare
Filtrul EMC VW3A31405 poate fi instalat în două moduri:
- Montat sub convertorul de frecvență
- Montat lângă convertorul de frecvență
