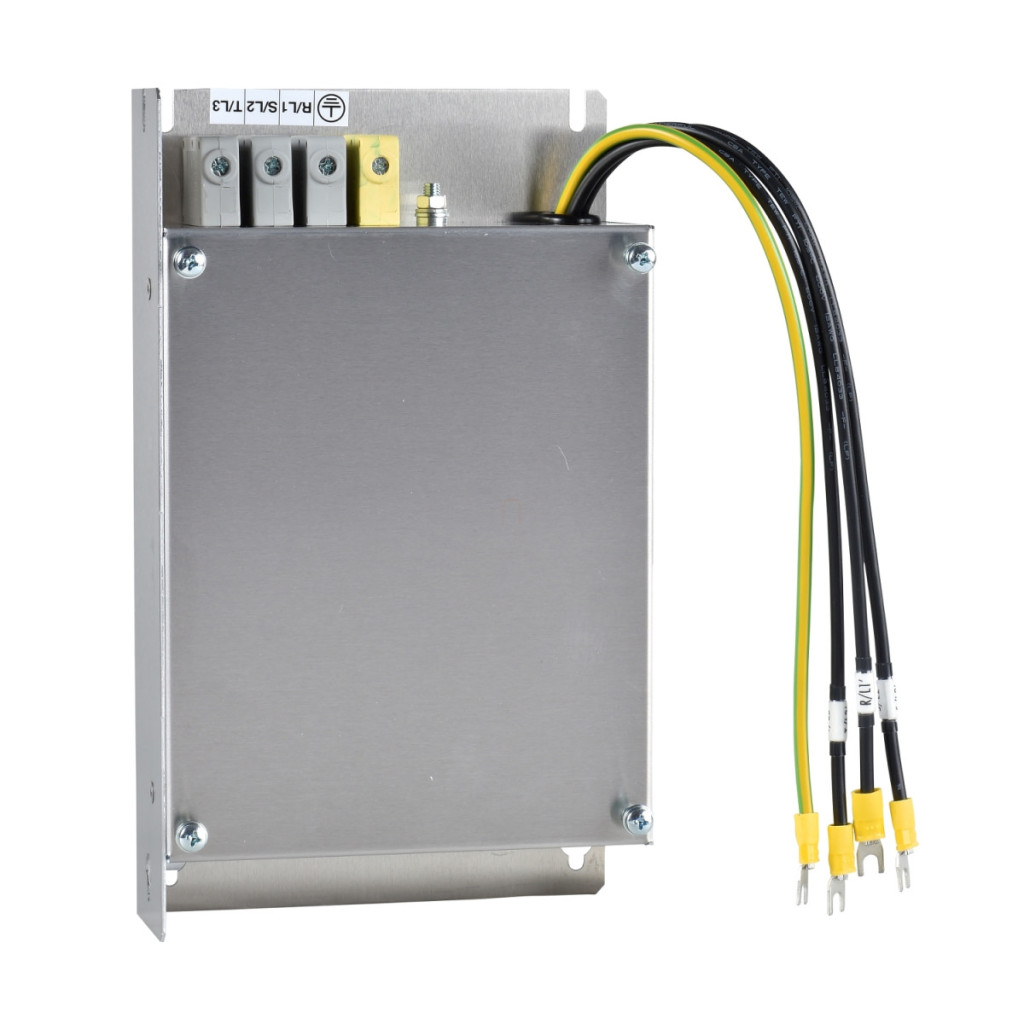

Filtrul suplimentar de intrare EMC Schneider Electric VW3A31406 este o soluție de compatibilitate electromagnetică de înaltă performanță, concepută special pentru sistemele de convertoare de frecvență trifazate cu un curent nominal de 25 A. Acest produs este alegerea perfectă pentru eliminarea eficientă a zgomotului și interferențelor electrice, asigurând o funcționare stabilă și fără probleme în medii industriale. Filtrul de intrare VW3A31406 este compatibil cu o serie de convertoare de frecvență populare Schneider Electric, inclusiv Altivar Machine ATV320, Lexium 23 Plus, Altivar 212, Altivar 31C, Lexium 05, Altivar 312 și Altivar 312 Solar. Această compatibilitate extinsă vă permite să utilizați filtrul într-o varietate de aplicații și sisteme. Funcționează cu o gamă largă de convertoare de frecvență, inclusiv dispozitive trifazate de 380...500 V cu puteri cuprinse între 2,2 kW și 5,5 kW, precum și modele de 3-4 kW 200...240 V. Funcția principală a produsului este de a filtra interferențele de frecvență radio, ceea ce face cu o eficiență remarcabilă. Caracteristicile sale tehnice includ un curent nominal de 25 A, o tensiune de alimentare de 380...500 V sau 200...240 V (cu o toleranță de ±10%) și control precis al temperaturii în diverse condiții de funcționare. VW3A31406 are o temperatură de funcționare cuprinsă între -10...50 °C și o temperatură de depozitare cuprinsă între -25...70 °C. Oferă protecție de bază IP20 și protecție IP41 în partea superioară și poate funcționa la o umiditate relativă de 0...93% în conformitate cu IEC 68-2-3. Conexiunea electrică se realizează cu terminale de 10 mm² (AWG 6) cu un cuplu de strângere de 1,8 N.m. Curentul maxim de defect la pământ este de 35 mA la 50 Hz, 37 mA la 60 Hz și 480 V și 17,8 mA la 60 Hz și 480 V în cazul alternativ. Filtrul EMC VW3A31406 este proiectat pentru utilizare în medii industriale și este rezistent la diverse influențe mecanice. Rezistența sa la vibrații este de 1 gn (f= 13...150 Hz) și 1,5 mm vârf-la-vârf (f= 3...13 Hz) conform IEC 60068-2-6, iar rezistența sa la șocuri este de 15 gn pentru până la 11 ms conform IEC 60068-2-27. Filtrul poate fi utilizat până la o altitudine de 1000 m deasupra nivelului mării fără reducerea curentului, iar între 1000...3000 m necesită o reducere a curentului de 1% la fiecare 100 de metri. Produsul este conform cu standardul IEC 61800-3, care asigură o funcționare fiabilă atât în medii industriale, cât și în alte medii. Dimensiuni: 140 x 235 x 50 mm (lățime x înălțime x adâncime), punctele de montare sunt amplasate într-o grilă de 120 x 215 mm cu orificii de 4,5 mm diametru. Greutatea netă este de 1,65 kg sau 1,35 kg, în funcție de versiune.
Schneider Electric Altivar 31 - VW3A31406 - accesoriu convertor de frecvență, filtru EMC de intrare, trifazic, 25 A, ATV212 - Date tehnice pentru convertoarele de frecvență ATV320
Caracteristici principale
Familia de produse: Altivar
Tipul produsului sau al componentei: Filtru de intrare EMC
Compatibilitate: Altivar Machine ATV320, Lexium 23 Plus, Altivar 212, Altivar 31C, Lexium 05, Altivar 312, Altivar 312 Solar
Curent nominal [In]: 25 A
Aplicație specifică: Filtru de intrare pentru interferențe de frecvență radio
Produse compatibile
Servomotor LXM23: 4,5 kW
Servomotor LXM23: 5,5 kW
ATV212HU30M3X, ATV212HU30N4, ATV212HU40M3X, ATV212HU40N4, ATV212HU55N4
ATV31CU22N4, ATV31CU30N4, ATV31CU40N4
LXM05AD22N4, LXM05AD34N4, LXM05AD42M3X, LXM05BD22N4, LXM05BD34N4, LXM05BD42M3X, LXM05CD22N4, LXM05CD34N4
ATV312HU22N4, ATV312HU30N4, ATV312HU40N4, ATV312HU30M3, ATV312HU40M3
Motor cu viteză variabilă ATV320...C: 2,2 kW, 380...500 V trifazat
Motor cu variator de viteză ATV320...C: 3 kW, 380...500 V trifazat
Motor cu variator de viteză ATV320...C: 4 kW, 380...500 V trifazat
Motor cu variator de viteză ATV320...C: 3 kW, 200...240 V trifazat
Motor cu variator de viteză ATV320...C: 4 kW, 200...240 V trifazat
Motor cu variator de viteză ATV320...W/ATV320...WS: 2,2 kW, 380...500 V trifazat
Motor cu variator de viteză ATV320...W/ATV320...WS motor: 3 kW, 380...500 V trifazat
Variator de viteză ATV320...W/ATV320...WS motor: 4 kW, 380...500 V trifazat
Pierdere de căldură
1 W pentru ATV21HU30N4
3 W pentru ATV21HU55N4
1,6 W pentru ATV21HU40N4
15,8 W pentru ATV31CU22N4
3,6 W pentru ATV21HU30M3X
6,2 W pentru ATV21HU40M3X
Caracteristici suplimentare
Conexiune electrică: terminal AWG 6 de 10 mm²
Cuplu de strângere: 1,8 N.m
Curent maxim de defect la pământ: 35 mA la 50 Hz, 37 mA la 480 V 60 Hz, 17,8 mA la 480 V 60 Hz
Tensiune de alimentare: 380...500 V, 200...240 V
Toleranță: 10 %
Greutate netă: 1,65 kg sau 1,35 kg
Mediu
Nivel de protecție IP: IP20, IP41 (partea superioară)
Umiditate relativă: 0...93 % conform IEC 68-2-3
Temperatură ambiantă de funcționare: -10...50 °C
Temperatură de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducere a puterii nominale, 1000...3000 m cu reducere a puterii nominale de 1% la fiecare 100 de metri Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform IEC 60068-2-6, 1,5 mm vârf la vârf (f= 3...13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Standarde: IEC 61800-3
Dimensiuni
Dimensiuni în mm: a=140, b=235, c=50, G=120, H=215, Ø=4,5
Dimensiuni în inci: a=5,51, b=9,25, c=1,97, G=4,72, H=8,46, Ø=0,18
