Schneider Electric Altivar 31 - VW3A31408 este un filtru de intrare EMC suplimentar, trifazic, profesional, conceput special pentru familiile de convertoare de frecvență Altivar 312, Altivar Machine ATV320 și Altivar 212. Acest dispozitiv special de filtrare are un curent nominal de 83 amperi și funcția sa principală este de a filtra interferențele de frecvență radio din rețeaua electrică, asigurând astfel funcționarea lină și regulată a convertizoarelor de frecvență în medii industriale. Filtrul de intrare VW3A31408 este pe deplin compatibil cu o serie de modele Altivar, inclusiv ATV212HD11M3X, ATV212HD15M3X, ATV212HD18M3X, ATV312HD11M3, ATV312HD15M3 și versiunile trifazate de 11 kW și 15 kW ale seriei ATV320 cu 200-240 V. Utilizarea unui filtru EMC este recomandată în special în mediile industriale în care interferențele rețelei electrice pot cauza probleme grave în funcționarea convertizoarelor de frecvență, punând astfel în pericol stabilitatea și fiabilitatea sistemelor automatizate. Din punct de vedere tehnic, modelul VW3A31408 are o serie de caracteristici excelente. Este conectat electric cu un terminal de 25 mm² (AWG 2) cu un cuplu de strângere de 4,5 Nm. Curentul maxim de defect la pământ este de 14,5 mA la 480 V 60 Hz. Tensiunea de alimentare poate fi în intervalul 200-240 V, cu o toleranță de 10%. Gradul său de protecție este IP20, în timp ce partea superioară are un grad de protecție IP41. În ceea ce privește umiditatea relativă, tolerează valori între 0-93% în conformitate cu standardul IEC 68-2-3. Intervalul său de temperatură de funcționare este între -10°C și +50°C, în timp ce temperatura de depozitare poate fi între -25°C și +70°C. Poate fi utilizat la înălțimi de instalare de până la 1000 de metri fără pierderi de performanță, iar între 1000 și 3000 de metri, trebuie să se aștepte o pierdere de performanță de 1% la fiecare 100 de metri. Rezistența sa la vibrații este de 1,5 mm vârf-vârf (3-13 Hz) și 1g (13-150 Hz) în conformitate cu standardul IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 15g pentru 11 ms în conformitate cu standardul IEC 60068-2-27. Dimensiunile fizice ale produsului sunt definite cu precizie: lățime 245 mm, înălțime 395 mm, adâncime 80 mm, distanță de montare 205 mm x 375 mm, diametru orificiu de montare 5,5 mm. Filtrul poate fi instalat direct sub sau lângă convertorul de frecvență, în funcție de spațiul disponibil și de cerințele de instalare, așa cum se arată în diagramele de instalare din fișa tehnică. Disiparea căldurii produsului variază în funcție de tipul de convertizor de frecvență utilizat: 16 W pentru ATV21HD15M3X, 23,1 W pentru ATV21HD18M3X, 35,2 W pentru ATV31HD11M3X și 9,1 W pentru ATV21HD11M3X. Acești factori trebuie luați în considerare în timpul instalării pentru a asigura o ventilație și o disipare adecvată a căldurii pentru sistem.

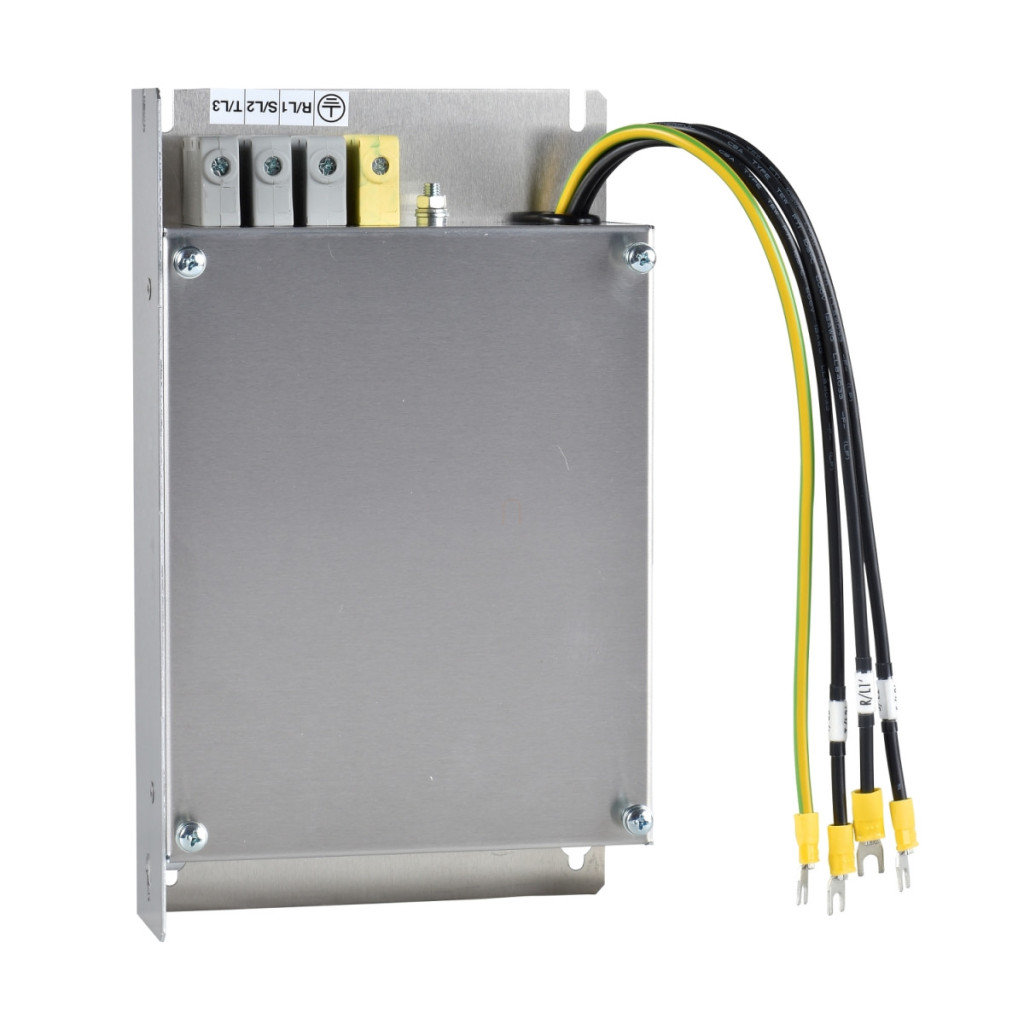

Schneider Electric Altivar 31 - VW3A31408 - accesoriu convertizor de frecvență, filtru EMC de intrare, trifazic, 88A, ATV212 - Date tehnice pentru convertoarele de frecvență ATV320
Caracteristici principale
Familia de produse: Altivar
Tipul produsului: Filtru de intrare EMC
Compatibilitate: Altivar 312, Altivar Machine ATV320, Altivar 212
Compatibilitate produs: ATV212HD11M3X, ATV212HD15M3X, ATV212HD18M3X, ATV312HD11M3, ATV312HD15M3
Compatibilitate convertor de frecvență: Variator de viteză ATV320...C motor: 11 kW, 200...240 V trifazat, motor cu variator de viteză ATV320...C: 15 kW, 200...240 V trifazat
Aplicație specială: Filtru de intrare de frecvență radio
Curent nominal [In]: 83 A
Generare de căldură
Pierdere de căldură: 16 W (pentru ATV21HD15M3X), 23,1 W (pentru ATV21HD18M3X), 35,2 W (pentru ATV31HD11M3X), 9,1 W (pentru ATV21HD11M3X) Număr de faze de rețea: Trei faze Date suplimentare Conexiune electrică: terminal AWG 2 de 25 mm²
Cuplu de strângere: 4,5 N.m
Curent maxim de defect la pământ: 14,5 mA la 480 V 60 Hz
Tensiune de alimentare: 200...240 V
Toleranță: 10 %
Greutate netă: 5,3 kg
Caracteristici de mediu
Grad de protecție IP: IP20, IP41 (partea superioară)
Umiditate relativă: 0...93 % (conform IEC 68-2-3)
Temperatura ambiantă în timpul funcționării: -10...50 °C
Temperatura ambiantă în timpul depozitării: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...3000 m cu reducere a puterii de 1% la fiecare 100 de metri
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform IEC 60068-2-6, 1,5 mm vârf la vârf (f= 3...13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru 11 ms conform IEC 60068-2-27
Standarde: IEC 61800-3
Dimensiuni
Dimensiuni în mm: 245 (a) × 395 (b) × 80 (c) mm, G=205 mm, H=375 mm, Ø=5,5 mm
Dimensiuni în inci: 9,65 (a) × 15,55 (b) × 3,15 (c) in., G=8,07 in., H=14,76 in., Ø=0,22 in.
