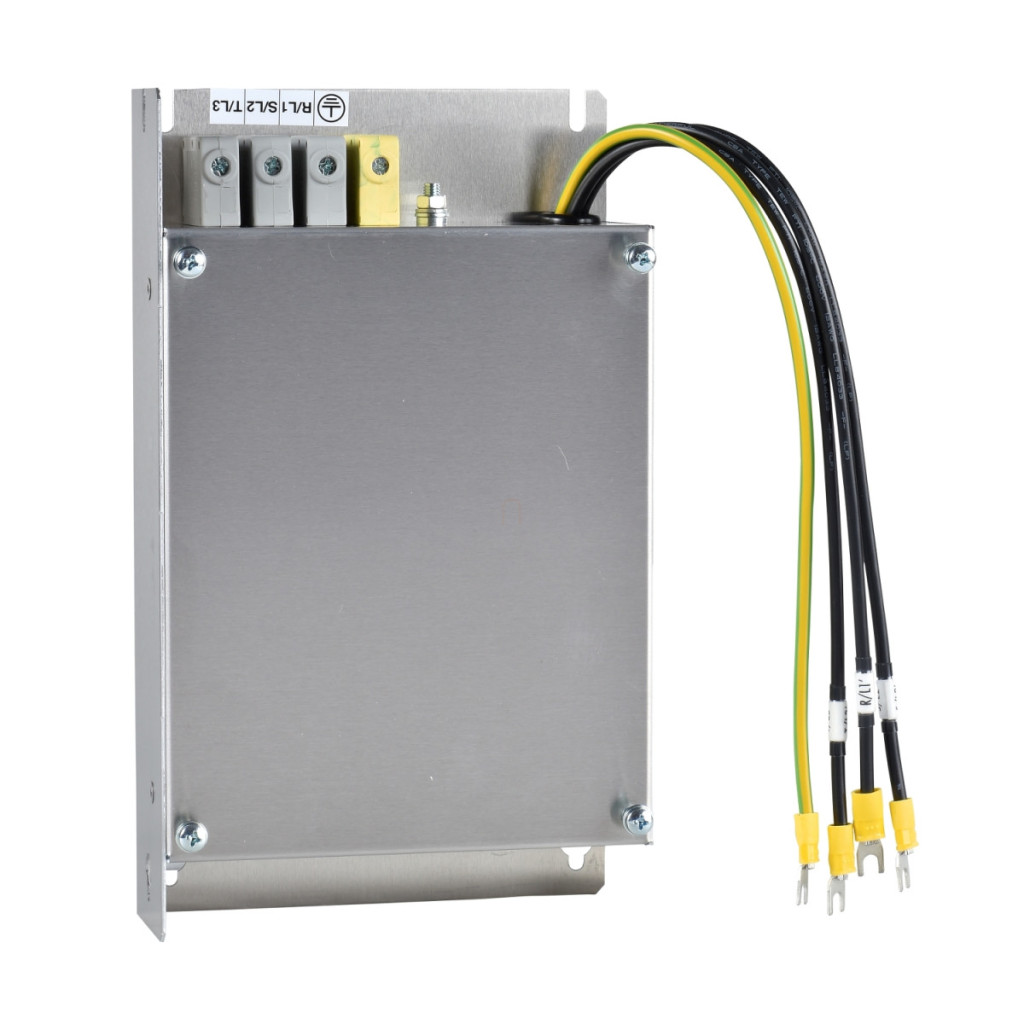

Filtrul de intrare EMC trifazic Schneider Electric VW3A31409 este un accesoriu electric profesional conceput special pentru familia de convertoare de frecvență Altivar. Acest filtru de interferențe radiofrecvență oferă soluția perfectă în mediile industriale în care este importantă asigurarea compatibilității electromagnetice (EMC) adecvate și eliminarea interferențelor radiofrecvență. Filtrul VW3A31409 este compatibil cu seriile Altivar 212, Altivar 312 și Altivar 31C, în special cu următoarele modele: ATV212HD15N4, ATV212HD18N4, ATV31CD11N4, ATV31CD15N4, ATV312HD11N4 și ATV312HD15N4. Filtrul are un curent nominal de 49 A și poate fi conectat la o rețea trifazată cu o tensiune cuprinsă între 380 și 500 V (toleranță ±10%). Conexiunea electrică se realizează cu terminale de 25 mm² cu un cuplu de strângere de 4,5 Nm. Curentul maxim de defect la pământ este de 42,8 mA la 50 Hz și același la 60 Hz la 480 V. Produsul are caracteristici tehnice excelente. Filtrul suportă diferite sarcini termice: 13,8 W pentru ATV21HD18N4, 27,4 W pentru ATV31CD11N4 și 9,2 W pentru ATV21HD15N4. Gradul său de protecție este IP20, iar partea superioară este IP41. În ceea ce privește mediul de funcționare, umiditatea relativă poate fi de 0-93% (conform IEC 68-2-3), temperatura ambiantă este între -10°C și 50°C pentru o funcționare optimă, iar temperatura de depozitare este între -25°C și 70°C. Altitudinea maximă de funcționare fără reducerea puterii este de 1000 de metri, iar între 1000 și 3000 de metri, este necesară o reducere a puterii de 1% la fiecare 100 de metri. Rezistența la vibrații este de 1 gn (la o frecvență de 13-150 Hz) și 1,5 mm vârf-la-vârf (la o frecvență de 3-13 Hz), în conformitate cu standardul IEC 60068-2-6. Rezistența la șocuri este de 15 gn pentru o durată de 11 ms, în conformitate cu IEC 60068-2-27. Dimensiunile produsului în milimetri sunt: 245 mm lățime (a), 395 mm înălțime (b), 60 mm adâncime (c) și G=205 mm, H=375 mm și Ø=5,5 mm pentru diametrul orificiului de montare. Filtrul poate fi instalat în două moduri: direct sub sau lângă convertorul de frecvență. În timpul instalării, este important să se țină seama de alocarea corespunzătoare a spațiului și de instrucțiunile de instalare, care pot fi găsite în detaliu în documentația produsului. Dispozitivul este conform cu standardul IEC 61800-3, care asigură compatibilitatea electromagnetică adecvată în medii industriale. Utilizarea acestui tip de filtru EMC este recomandată pentru toate instalațiile electrice profesionale, în special în cazurile în care motoarele controlate funcționează cu convertoare de frecvență și este important să se asigure funcționarea fără interferențe a echipamentelor electronice din jur.
Schneider Electric Altivar 31 - VW3A31409 - accesoriu convertor de frecvență, filtru EMC, pentru convertor de frecvență ATV212, dimensiune s9 date tehnice
Date generale despre produs
Familia de produse: Altivar
Tipul produsului: Filtru de intrare EMC
Seriile compatibile: Altivar 212, Altivar 312, Altivar 31C
Modelele compatibile: ATV212HD15N4, ATV212HD18N4, ATV31CD11N4, ATV31CD15N4, ATV312HD11N4, ATV312HD15N4
Aplicație specifică: Filtru de intrare de frecvență radio
Curent nominal: 49 A
Date electrice
Sarcina termică: 13,8 W pentru ATV21HD18N4, 27,4 W pentru ATV31CD11N4, 9,2 W pentru ATV21HD15N4
Număr de faze de rețea: Trifazat
Conexiune electrică: terminal de 25 mm², AWG 2
Cuplu de strângere: 4,5 N·m
Curent maxim de defect la pământ: 42,8 mA la 480 V 60 Hz, 42,8 mA la 50 Hz
Tensiune de alimentare: 380-500 V
Toleranță: 10%
Caracteristici de mediu
Grad de protecție IP: IP20, IP41 (partea superioară)
Umiditate relativă:0-93% conform IEC 68-2-3 Temperatura ambiantă de funcționare: -10-50 °C Temperatura ambiantă de depozitare: -25-70 °C Altitudine de funcționare: ≤ 1000 m fără reducere a puterii -25-70 °C
Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000-3000 m cu reducere a puterii de 1% la fiecare 100 de metri
Rezistență la vibrații: 1 gn (f= 13-150 Hz) conform IEC 60068-2-6, 1,5 mm vârf-la-vârf (f= 3-13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru 11 ms conform IEC 60068-2-27
Standard de conformitate
Standard: IEC 61800-3
Caracteristici fizice
Dimensiuni (mm): a=245, b=395, c=60, G=205, H=375, Ø=5,5
Dimensiuni (inci): a=9,65, b=15,55, c=2,36, G=8,07, H=14,76, Ø=0,22
Greutate netă: 4,75 kg
Informații privind instalarea
Opțiuni de instalare: Filtrul poate fi instalat direct sub sau lângă convertizorul de frecvență.
