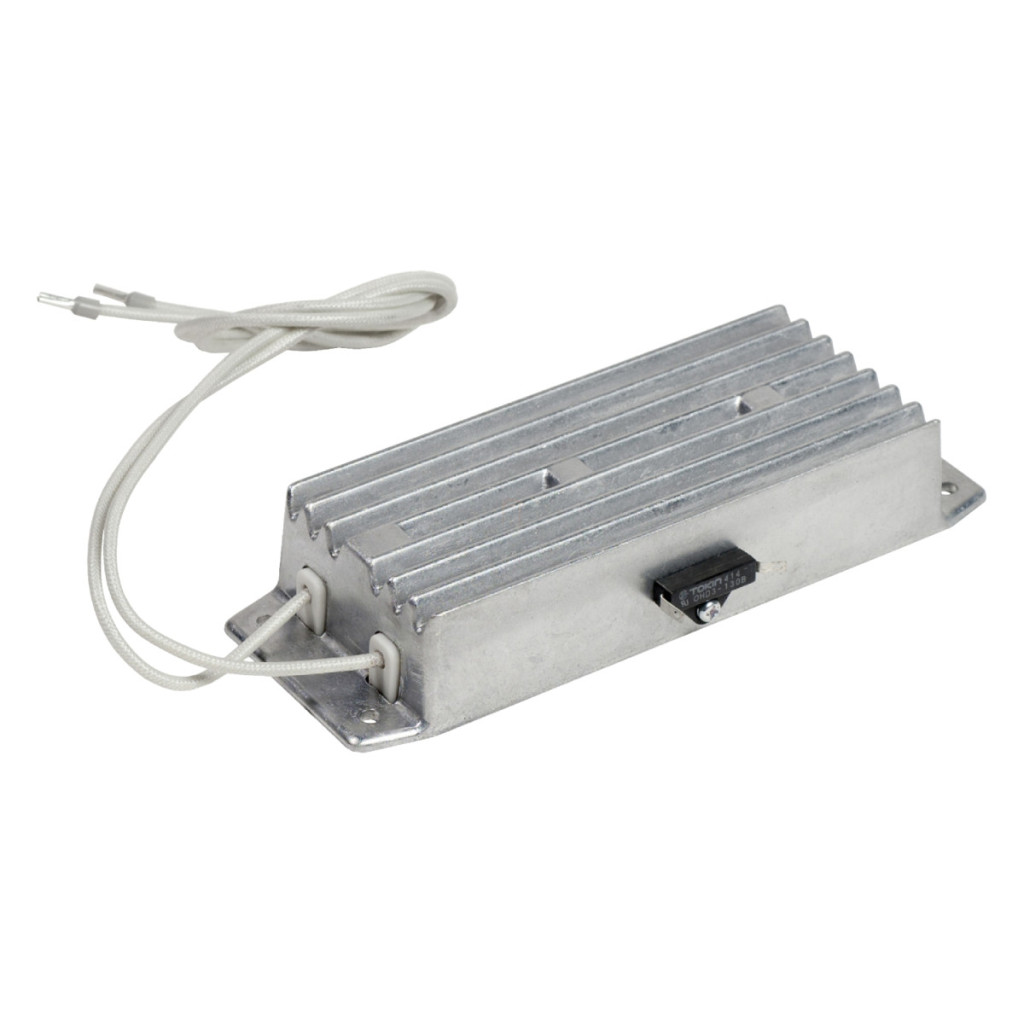

Schneider Electric VW3A7723 este o rezistență de frânare de 100 ohmi, concepută special pentru familia de convertoare de frecvență Altivar. Această componentă de calitate superioară este un accesoriu esențial pentru asigurarea unor procese de frânare eficiente în sistemele de acționare electrică, în care energia returnată de motor trebuie disipată în condiții de siguranță. Rezistența de frânare VW3A7723 este potrivită în special pentru aplicații care implică porniri și opriri frecvente sau decelerări rapide, deoarece convertește eficient energia electrică regenerată în căldură. Produsul are o putere medie de disipare de 28 W la o temperatură ambiantă de 50 °C și furnizează 32 W la 40 °C. Rezistența are un grad de protecție IP00, ceea ce înseamnă că nu are o protecție specială împotriva prafului și a apei, de aceea se recomandă instalarea acesteia într-un mediu protejat și uscat. Datorită designului său compact, este ușor de instalat, având dimensiuni de 60 mm lățime, 170 mm înălțime și 30 mm adâncime. Pentru o instalare eficientă, trebuie respectate distanțele minime specificate în documentație: cel puțin 50 mm pe toate laturile rezistenței și minimum 100 mm în față și în spate pentru a asigura o răcire adecvată. Rezistența de frânare VW3A7723 este compatibilă cu familia de convertoare de frecvență Schneider Electric Altivar. Poate fi utilizată cu convertoarele de frecvență Altivar 12, Altivar 312, Altivar 312 Solar, Easy Altivar 310 și Easy Altivar 310L. Este recomandată în special pentru sistemele în care convertorul de frecvență ATV310 funcționează la 1,5 kW sau 2,2 kW și este, de asemenea, o alegere ideală pentru multe modele ATV12 și ATV312. Seria ATV310L poate fi utilizată cu modele cu puteri cuprinse între 0,75 kW și 5,5 kW. Informații detaliate privind compatibilitatea pot fi găsite în fișa tehnică a produsului, unde producătorul enumeră toate combinațiile posibile pentru o utilizare sigură și eficientă. Înainte de a instala rezistența de frânare Schneider Electric VW3A7723, este recomandabil să consultați instrucțiunile de instalare și distanțele minime necesare, care sunt ușor de respectat pe baza desenelor tehnice însoțitoare.
Schneider Electric Altivar 312 - VW3A7723 - accesoriu convertizor de frecvență, rezistență de frânare, 100 Ohm, 32 W, pentru convertizor de frecvență ATV12 Date tehnice
Caracteristici principale
Familia de produse: Altivar
Compatibilitate: Altivar 12, Altivar 312, Altivar 312 Solar, Easy Altivar 310, Easy Altivar 310L
Compatibilitate produs: Variator de viteză ATV310 la 1,5 kW, Variator de viteză ATV310 la 2,2 kW și mai multe modele ATV12 și ATV312 (consultați fișa tehnică pentru lista detaliată)
Valoare ohmică: 100 ohmi
Date privind puterea
Putere medie disponibilă: 28 W la 50 °C, 32 W la 40 °C
Caracteristici fizice
Lățime: 60 mm
Înălțime: 170 mm
Adâncime: 30 mm
Greutate netă: 0,605 kg
Cerințe de instalare
Distanțe minime: Minim 50 mm pe laturi, minim 100 mm în față și în spate
Grad de protecție: IP00
