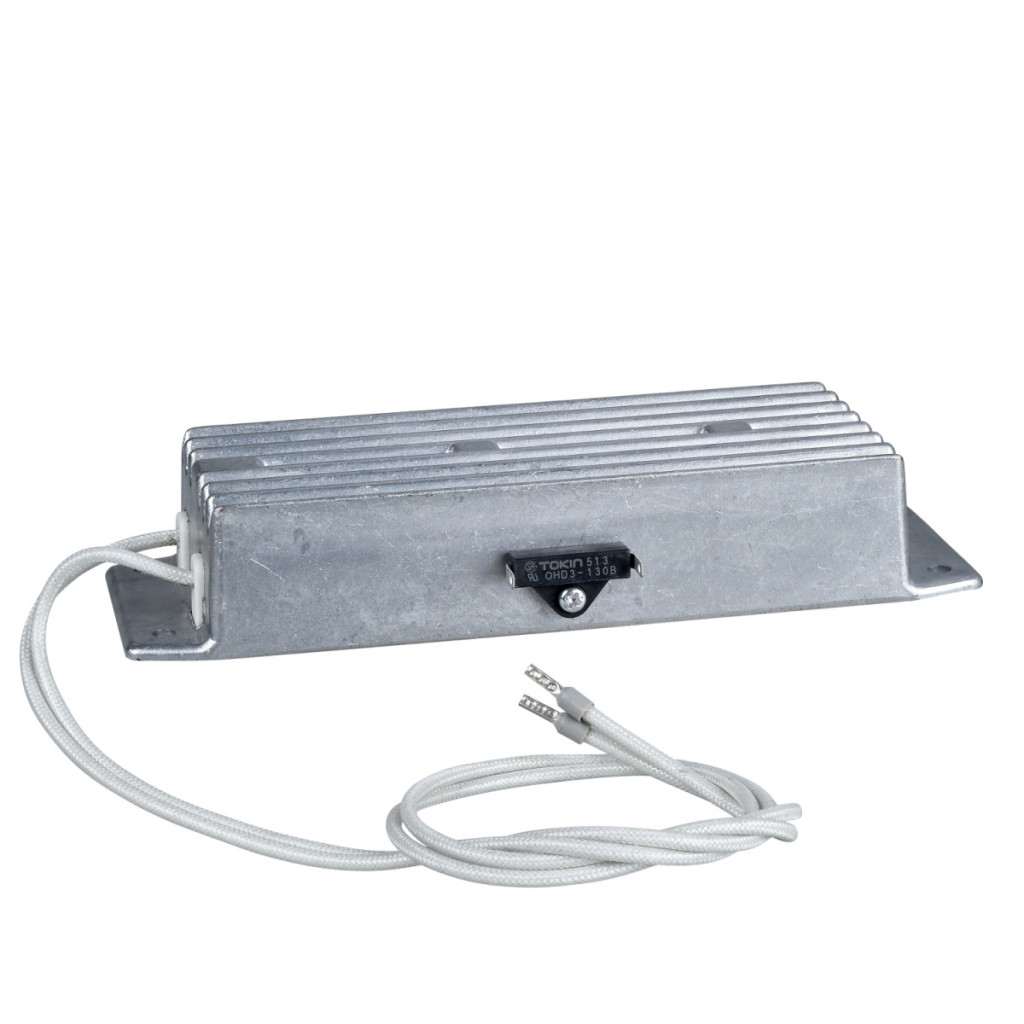

Rezistența de frânare Schneider Electric VW3A7724 este un accesoriu conceput special pentru familiile de convertoare de frecvență Altivar 12 și Altivar 312, asigurând disiparea și conversia eficientă a energiei generate în timpul frânării motorului. Această componentă de rezistență de 68 ohmi cu protecție IP00 este soluția ideală pentru aplicații în care este necesară frânarea frecventă a motorului sau în care trebuie oprite sarcini cu inerție ridicată. Rezistența de frânare VW3A7724 este compatibilă cu convertizoarele de frecvență ATV12HU22M2, ATV12HU22M3, ATV12PU22M3, ATV312HU22M2, ATV312HU22M3 și ATV312HU30M3, fiind astfel perfectă pentru familiile de produse Schneider Electric Altivar 12 și Altivar 312, inclusiv versiunea Altivar 312 Solar. Produsul poate disipa o putere medie de 28 W la o temperatură ambiantă de 50 °C, iar la 40 °C această valoare crește la 32 W, oferind suficientă flexibilitate pentru diferite condiții de funcționare. Rezistența de frânare VW3A7724 are dimensiuni compacte: 60 mm lățime, 170 mm înălțime și doar 30 mm adâncime. Pe baza desenelor de instalare, produsul este ușor de instalat, distanța și dimensiunea orificiilor de montare (4xØ5/4xØ20) fiind definite cu precizie. La instalare, este important să se respecte distanțele minime necesare: trebuie menținută o distanță de cel puțin 50 mm față de alte componente în toate direcțiile și trebuie lăsat un spațiu liber de cel puțin 100 mm în fața și în spatele dispozitivului pentru a asigura o răcire adecvată și o funcționare sigură. Datorită clasei de protecție IP00, rezistența de frânare trebuie instalată într-un loc protejat, de preferință într-un dulap de comutare, unde sunt asigurate protecție și ventilație adecvate. Utilizarea rezistenței de frânare VW3A7724 este recomandată în special în sistemele în care poziționarea precisă, oprirea rapidă sau frânarea dinamică sunt importante, cum ar fi în sistemele de manipulare a materialelor, macarale, echipamente de ridicare sau mașini în care energia recuperată din impuls ar putea provoca supratensiune în convertizorul de frecvență. Utilizarea unei rezistențe de frânare poate îmbunătăți semnificativ comportamentul dinamic și precizia de poziționare a sistemului și poate împiedica oprirea sau deteriorarea convertizorului de frecvență din cauza supratensiunii.
Schneider Electric Altivar 312 - VW3A7724 - accesoriu convertizor de frecvență, rezistență de frânare, 68 Ohm, 32 W, pentru convertizorul de frecvență ATV12 Date tehnice
Caracteristici principale
Tipul produsului: Rezistență de frânare
Familia de produse: Altivar
Compatibilitate: Altivar 12, Altivar 312, Altivar 312 Solar
Dispozitive compatibile: ATV12HU22M2, ATV12HU22M3, ATV12PU22M3, ATV312HU22M2, ATV312HU22M3, ATV312HU30M3
Valoare Ohm: 68 Ohm
Parametri tehnici
Putere medie: 28 W (la 50 °C), 32 W (la 40 °C)
Lățime: 60 mm
Înălțime: 170 mm
Adâncime: 30 mm
Grad de protecție IP: IP00
Informații privind instalarea
Distanța minimă necesară în toate direcțiile este de 50 mm, iar în fața și în spatele dispozitivului trebuie să existe un spațiu liber de cel puțin 100 mm.
Dimensiunea și amplasarea orificiilor de montare: 4xØ5/4xØ20
