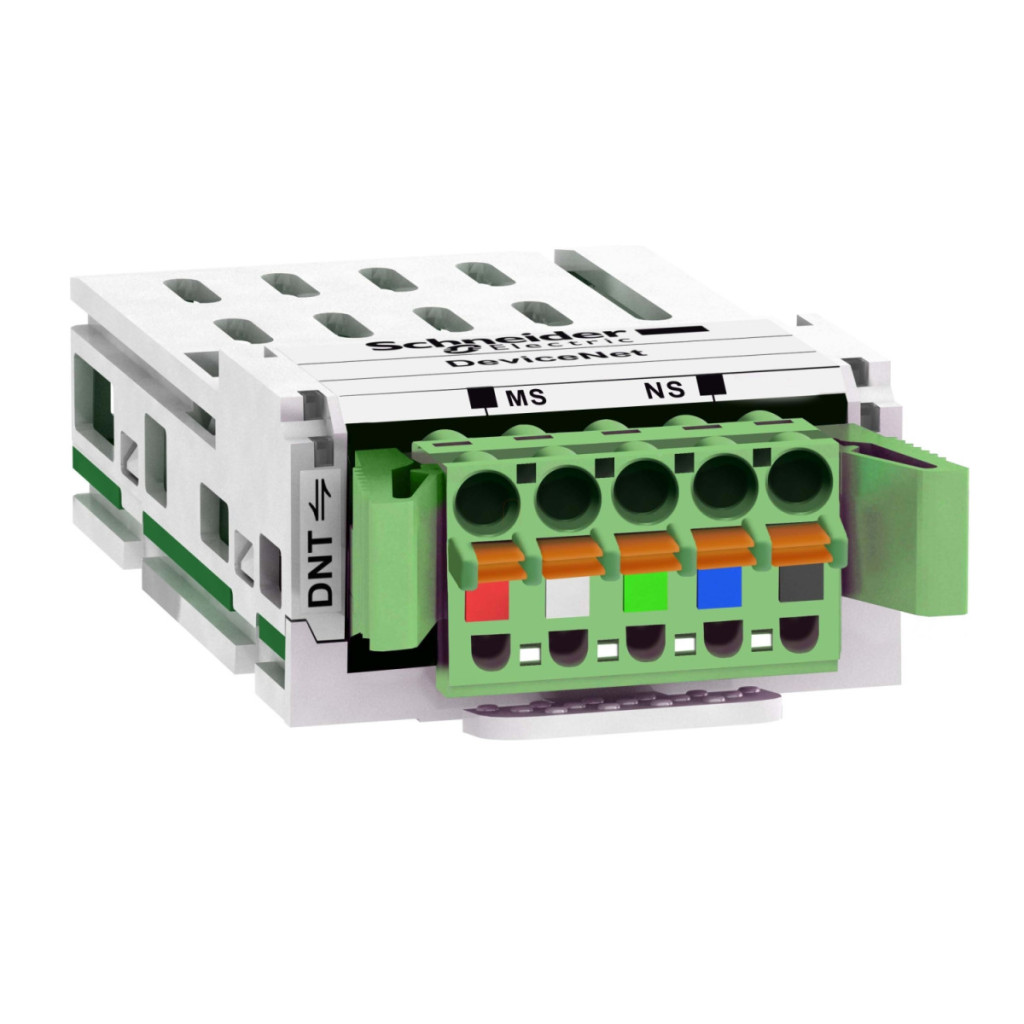

Modulul de comunicație DeviceNet Schneider Electric VW3A3609 oferă o soluție profesională pentru comunicația în rețea în convertoarele de frecvență din seria Altivar. Acest modul compact este alegerea perfectă pentru sistemele de automatizare industrială care necesită transfer de date prin protocolul DeviceNet. Modulul VW3A3609 are o gamă largă de compatibilitate, deoarece poate fi utilizat cu familiile de convertoare de frecvență Altivar Process Modular, Altivar 32, Altivar Process ATV600, Altivar Machine ATV340 (cu excepția unităților Sercos), Altivar Process ATV900 și Altivar Machine ATV320. Această versatilitate îi permite să se adapteze în mod flexibil la diferite aplicații în diferite medii de producție. Modulul are un singur conector cu șurub de 5 pini detașabil, care facilitează instalarea și întreținerea. Modulul de comunicații funcționează la o viteză de transmisie variabilă, care poate fi configurată la 125 kbps, 250 kbps și 500 kbps, în funcție de cerințele utilizatorului. Pentru a optimiza performanța rețelei și opțiunile de cablare, este important de reținut că lungimea maximă a cablului este de 100 de metri la o viteză de transmisie de 500 kbps, în timp ce la o viteză de transmisie de 125 kbps, această valoare poate fi mărită la 500 de metri. Adresarea dispozitivelor poate fi configurată între 1 și 63 utilizând terminalul grafic sau software-ul SoMove. Serviciul de comunicații poate funcționa în mod sondat, de schimbare a stării sau ciclic pentru intrări, în timp ce suportă modul sondat pentru ieșiri. Modulul suportă profilul ODVA AC drive și CiA 402, precum și înlocuirea automată a dispozitivelor. Timpul de expirare a comunicării poate fi setat cu configuratorul DeviceNet pentru a asigura stabilitatea sistemului. Funcționalitatea de diagnosticare este remarcabilă, modulul având două LED-uri: unul pentru MS (starea modulului) și unul pentru NS (starea rețelei), ceea ce facilitează depanarea. Modul de control și instrucțiunile primite pot fi verificate prin intermediul terminalului grafic. În ceea ce privește profilurile de magistrală, modulul acceptă atât standardele CIP AC Drive, cât și CiA 402. Modulul de comunicație VW3A3609 cântărește doar 0,3 kg, ceea ce îl face ușor de manevrat. În ansamblu, modulul de comunicație DeviceNet VW3A3609 de la Schneider Electric este alegerea ideală dacă aveți nevoie de o soluție de comunicație industrială fiabilă, rapidă și flexibilă pentru familia de convertoare de frecvență Altivar. Acest modul este ideal pentru mediile industriale în care transferul precis de date și integrarea perfectă în sistemul de rețea sunt importante.
Schneider Electric Altivar 32 - VW3A3609 - accesoriu convertor de frecvență, modul de comunicație, DeviceNet, bloc terminal 5p, ATV320 - 340 - 600 - 900 date tehnice acționări
Caracteristici generale
Familia de produse: Altivar
Tipul produsului sau al componentei: Modul de comunicație
Compatibilitate
Familii de produse compatibile: Altivar Process Modular, Altivar 32, Altivar Process ATV600, Altivar Machine ATV340 (cu excepția acționărilor Sercos), Altivar Process ATV900, Altivar Machine ATV320
Caracteristici de comunicare
Protocol port de comunicare: DeviceNet
Conexiune electrică: 1 conector cu terminal cu șurub detașabil cu 5 poli
Viteză de transmisie: 125 kbps, 250 kbps și 500 kbps configurabilă
Lungimea maximă a cablului între dispozitive: 100 m la 500 kbps, 500 m la 125 kbps
Adresare: configurabilă între 1 și 63 utilizând un terminal grafic/software SoMove
Servicii de comunicare
Intrări: interogate, schimbare de stare, ciclice
Ieșiri: interogate
Profiluri acceptate: ODVA AC drive și profil CiA 402
Funcții suplimentare: Înlocuire automată a dispozitivului, timpul de expirare a comunicării poate fi setat cu configuratorul DeviceNet
Afișare și diagnosticare
Tip afișaj: 1 LED pentru indicarea stării MS (starea modulului), 1 LED NS (starea rețelei) pentru indicarea stării
Funcții de diagnosticare: Mod de control și verificare a comenzilor primite pe terminalul grafic
Profil bus
Profiluri acceptate: CIP AC Drive, CiA 402
Caracteristici fizice
Greutate netă: 0,3 kg
