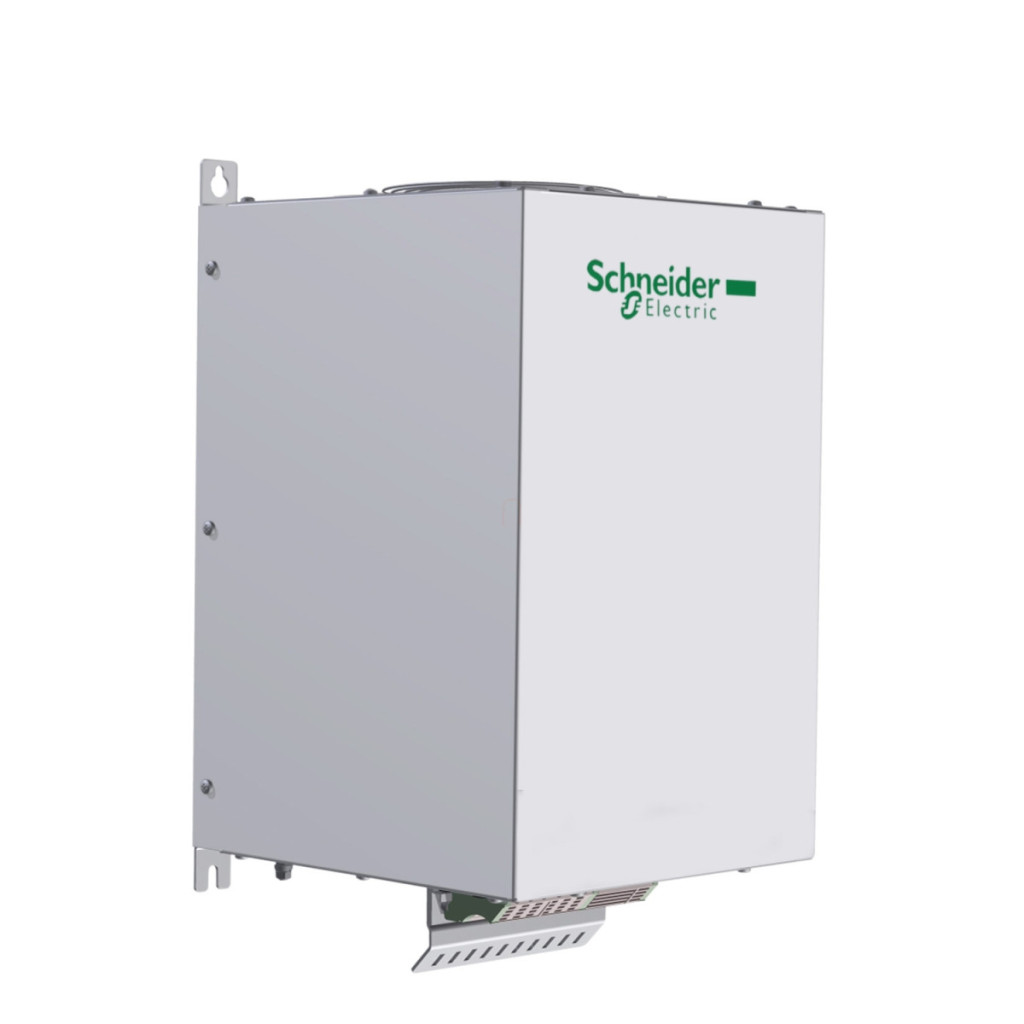

Filtrul pasiv Schneider Electric VW3A46104 este un accesoriu de înaltă calitate pentru convertoarele de frecvență, care reduce eficient distorsiunea armonică în rețeaua electrică. Acest dispozitiv, cu un curent nominal de 23 A, este proiectat special pentru sisteme de 400 V, 50 Hz și este compatibil cu o serie de convertoare de frecvență din seria Altivar, inclusiv Altivar 61, Altivar Process ATV900, Altivar Process ATV600 și Altivar 71. Scopul principal al filtrului pasiv VW3A46104 este de a reduce semnificativ curenții armonici din circuitele rețelei electrice, ceea ce este esențial în mediile industriale moderne. Filtrul oferă o valoare THDI (distorsiune armonică totală a curentului) cuprinsă între 10 și 16% pentru diverse convertoare de frecvență Altivar, care respectă cele mai stricte standarde internaționale, precum IEC 61000-3-4, IEC 61000-3-2 și IEC 61000-3-12. Spectrul armonic perfect este obținut prin optimizarea factorului de putere (cos phi) al întregului sistem, care este de 0,99 la un curent de linie de 100%, asigurând astfel o eficiență energetică maximă. Din punct de vedere tehnic, VW3A46104 are caracteristici remarcabile. Dispozitivul funcționează la o eficiență de 98% cu o pierdere de căldură de numai 206 W. Curentul său maxim poate fi de 1,5 ori curentul nominal timp de 60 de secunde, asigurând o funcționare corespunzătoare chiar și în cazul unor schimbări bruște de sarcină. Conexiunea electrică a dispozitivului, care poate fi conectat la o rețea trifazată, este simplă: terminalele X1-1...X2-3 acceptă cabluri cu o capacitate de 0,5-10 mm², în timp ce terminalele A și B au o capacitate de 2,5 mm². Dispozitivul are izolație electrică de clasa F, care oferă protecție suplimentară. Produsul are o greutate netă de 22 kg și dimensiuni (în mm) de 247,5 x 232 x 399,55, ceea ce indică designul său compact. VW3A46104 poate fi utilizat într-o gamă largă de condiții de mediu. Are un grad de protecție IP20, care oferă protecție de bază împotriva prafului și contactului, dar este disponibil și un nivel de protecție IP55 atunci când este instalat într-o carcasă. Dispozitivul este rezistent la vibrații cu o amplitudine de 2 mm vârf la vârf în intervalul 5-13,2 Hz și vibrații de 0,7 gn în intervalul 13,2-150 Hz, în conformitate cu IEC 60068-2-6. Umiditatea relativă poate fi de 5-85% fără condens. Intervalul de temperatură de funcționare este de 5-45 °C fără limitare de curent și de 45-60 °C cu o reducere a curentului de 3 %/°C. Altitudinea de funcționare este de până la 1000 m fără limitare de curent și între 1000 și 4000 m cu o reducere de 5% la fiecare 1000 de metri. Filtrul trebuie instalat numai vertical, respectând distanțele minime specificate în fișa tehnică a produsului, ceea ce asigură o răcire adecvată și o durată lungă de viață.
Schneider Electric Altivar 71 - VW3A46104 - accesoriu convertor de frecvență, filtru pasiv, 23A, 400V, 50Hz, Date tehnice pentru convertoarele de frecvență Process 600/900
Caracteristici principale
Tipul produsului: Filtru pasiv
Aplicație specifică: Reducerea armonicelor de curent
Compatibilitate
Seriile compatibile: Altivar 61, Altivar Process ATV900, Altivar Process ATV600, Altivar 71
Caracteristici electrice
Tensiune nominală de alimentare: 400 V +/- 10%
Frecvență de alimentare: 50 Hz +/- 2%
Curent nominal: 22 A intrare, 23 A ieșire
Număr de faze de rețea: 3 faze
THDI (distorsiune armonică totală): 10-16% în funcție de tipul convertorului de frecvență
Curent maxim: 1,5 x curent nominal (durată = 60 s)
Eficiență: 98 %
Pierdere de căldură: 206 W
Factor de putere (cos phi): 1 (la 150% curent de linie), 0,85 (la 75% curent de linie), 0,99 (la 100% curent de linie)
Conexiune electrică: terminal X1-1...X2-3, capacitate de conectare: 0,5...10 mm², terminal A, B, capacitate de conectare: 2,5 mm²
Clasa de izolație electrică: Clasa F
Caracteristici fizice
Greutate netă: 22 kg
Dimensiuni (mm): A=247,5, B=232, C=399,55, D=436,11, E=380, F=205, G=230, H=350
Dimensiuni (inci): A=9,74, B=9,13, C=15,73, D=17,17, E=14,96, F=8,07, G=9,06, H=13,78
Condiții de mediu
Grad de protecție IP: IP20, IP55 (când este montat în carcasă)
Rezistență la vibrații: 2 mm vârf-la-vârf (f= 5...13,2 Hz) conform IEC 60068-2-6, 0,7 gn (f= 13,2...150 Hz) conform IEC 60068-2-6
Umiditate relativă: 5...85 % fără condens
Temperatura aerului ambiant în timpul funcționării: 45...60 °C (reducere a curentului de 3% per °C), 5...45 °C (fără reducere a puterii)
Temperatura aerului de depozitare: -25...55 °C în ambalajul original, -25...65 °C în timpul transportului
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...4000 m cu reducere de 5% la fiecare 1000 m
Standarde
Conform cu următoarele standarde: IEC 61000-3-4, recomandare tehnică G5/4, IEC 61000-2-2, IEC 61000-3-2, IEC 61000-3-12, IEC 61000-2-4
Ghid de instalare
Recomandare de instalare: numai instalare verticală
