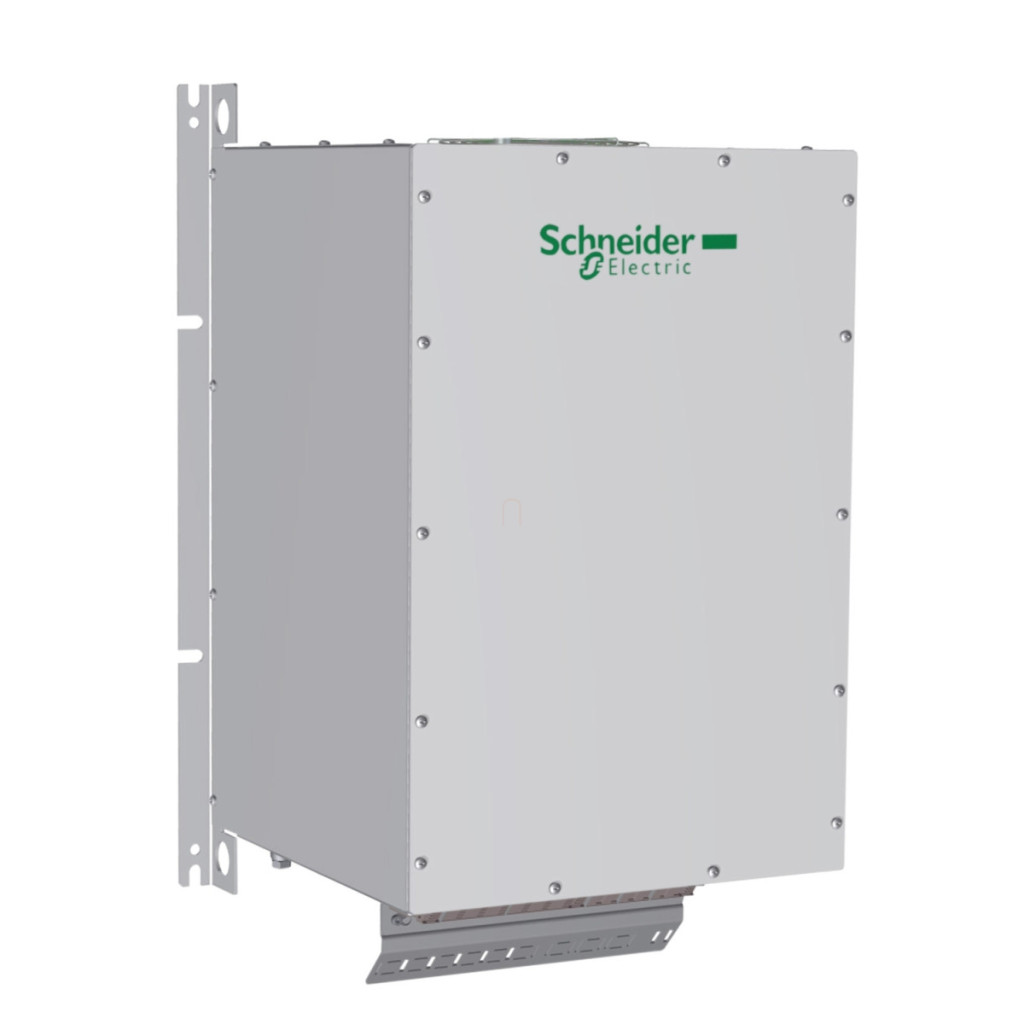

Schneider Electric VW3A46108 este un filtru pasiv de înaltă calitate, conceput special pentru convertoarele de frecvență din seria Altivar. Acest filtru de 60 A, 400 V, 50 Hz reduce în mod eficient distorsiunile armonice generate de convertoarele de frecvență, asigurând o calitate mai bună a rețelei și o funcționare mai lină a sistemelor conectate. Filtrul pasiv VW3A46108 este compatibil cu o serie de familii de produse Altivar, inclusiv seriile Altivar 71, Altivar 61, Altivar Process ATV600 și Altivar Process ATV900. Este recomandat în special pentru motoarele cu o putere nominală de 30 kW/40 CP, unde reduce semnificativ problemele cauzate de curenții armonici. Prin utilizarea acestui filtru, distorsiunea armonică totală (THDI) poate fi redusă până la 10% în comparație cu convertoarele de frecvență standard, în funcție de model, ceea ce reprezintă un rezultat remarcabil în această categorie. Acest lucru nu numai că îmbunătățește calitatea rețelei, dar contribuie și la o durată de viață mai lungă a echipamentului. Parametrii tehnici ai VW3A46108 sunt impresionanți: oferă un curent de ieșire de 60 A la un curent nominal de intrare de 58 A și poate fi încărcat până la 1,5 ori curentul nominal timp de 60 de secunde. Filtrul poate fi utilizat în sisteme trifazate și funcționează la o eficiență remarcabilă de 98%. Factorul de putere (cos phi) variază între 0,85 și 1,0 în funcție de sarcină, ceea ce optimizează și mai mult eficiența energetică a sistemului. Generarea de căldură a produsului este de 352 W, care poate fi ușor gestionată cu o ventilație și o amplasare adecvate. Filtrul are o rezistență excepțională la mediul înconjurător: protecția IP20 este adecvată în configurația sa standard, dar protecția IP55 poate fi obținută atunci când este instalat într-un dulap închis. Rezistența sa la vibrații este conformă cu standardul IEC 60068-2-6 (2 mm vârf-vârf între 5-13,2 Hz, 0,7 gn între 13,2-150 Hz). Intervalul său de temperatură de funcționare este de 5-45 °C fără reducere a puterii și de 45-60 °C cu o reducere a puterii de 3% per °C. Poate fi utilizat la o umiditate relativă între 5-85% fără condens. Nu este necesară reducerea curentului până la o altitudine de 1000 de metri deasupra nivelului mării, iar o reducere de 5% este recomandată pentru fiecare 1000 de metri între 1000 și 4000 de metri. VW3A46108 este extrem de ușor de instalat: se recomandă numai montarea verticală și trebuie asigurat un spațiu liber de 150 mm pe toate laturile pentru o ventilație adecvată. Dimensiunile produsului sunt definite cu precizie, cu o înălțime de 577 mm, o lățime de 333 mm și o adâncime de 330 mm. Pentru conectarea electrică sunt disponibile terminalele A și B (cu o capacitate de 2,5 mm²) și terminalele X1-1...X2-3 (cu o capacitate de 2,5...25 mm²). Schneider Electric VW3A46108 este conform cu numeroase standarde internaționale, inclusiv seria IEC 61000 și recomandările tehnice G5/4, asigurând compatibilitate și calitate la nivel global.
Schneider Electric Altivar 71 - VW3A46108 - accesoriu convertor de frecvență, filtru pasiv, 60 A, 400 V, 50 Hz, Date tehnice pentru convertoarele de frecvență Process 600/900
Caracteristici principale
Tipul produsului sau al componentei: Filtru pasiv
Aplicație specifică produsului: Reducerea curenților armonici
Compatibilitate
Familii de produse compatibile: Altivar 71, Altivar Process ATV600, Altivar 61, Altivar Process ATV900
Caracteristici electrice
Tensiune nominală de alimentare: 400 V +/- 10%
Frecvență de alimentare: 50 Hz +/- 2%
Curent nominal: 58 A intrare, 60 A ieșire
Număr de faze de rețea: 3 faze
THDI (distorsiune armonică totală): 10-16% în funcție de tipul convertizorului de frecvență Curent maxim: 1,5 x curent nominal (durată = 60 s) Eficiență: 98 % Pierdere de căldură: 352 W Factor de putere (cos phi): 1 (la 150% curent de linie), 0,85 (la 75% curent de linie), 0,99 (la 100% curent de linie) terminal A, B, capacitate de conectare: 2,5 mm², terminal X1-1...X2-3, capacitate de conectare: 2,5...25 mm²
Caracteristici mecanice
Clasa de izolație electrică: Clasa F
Greutate netă: 44 kg
Condiții de mediu
Grad de protecție IP: IP20, IP55 (în dulap închis)
Rezistență la vibrații: 2 mm vârf-vârf (f= 5...13,2 Hz) conform IEC 60068-2-6, 0,7 gn (f= 13,2...150 Hz) conform IEC 60068-2-6
Umiditate relativă: 5...85 % fără condens
Temperatură ambiantă de funcționare: 45...60 °C (reducere a curentului de 3 % per °C), 5...45 °C (fără reducere de curent)
Temperatură de depozitare: -25...55 °C în ambalajul original, -25...65 °C în timpul transportului
Altitudine de funcționare: <= 1000 m fără reducere de curent, > 1000...4000 m cu reducere a curentului de 5 % la 1000 m
Standarde
Conform cu: IEC 61000-2-4, IEC 61000-3-12, IEC 61000-3-4, IEC 61000-3-2, IEC 61000-2-2, recomandare tehnică G5/4
Dimensiuni
Dimensiuni în mm: A: 333, B: 330, C: 577, D: 623,6, E1: 156,5, E2: 240, E3: 156,5, F: 353, G: 378, H: 490
Recomandări de instalare
Instalare: numai instalare verticală
Spațiu liber necesar pe toate laturile: 150 mm
