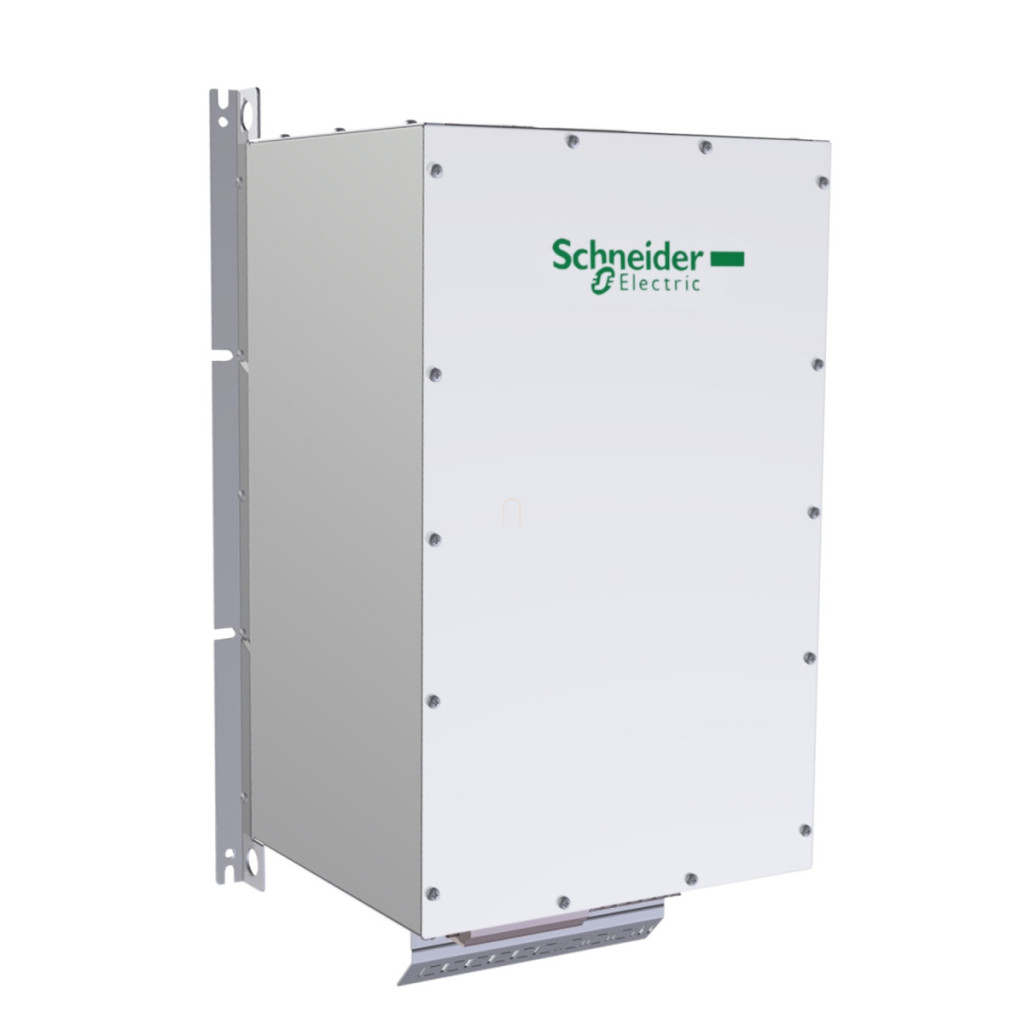

Schneider Electric VW3A46111 este un filtru pasiv de înaltă calitate, conceput special pentru a reduce curenții armonici în convertizoarele de frecvență. Acest dispozitiv, cu un curent nominal de ieșire de 105 A, este complementul perfect pentru familia de produse Altivar, inclusiv convertizoarele de frecvență Altivar Process ATV600, ATV900 și Altivar 61 și Altivar 71. Filtrul pasiv VW3A46111 funcționează la o tensiune nominală de alimentare de 400 V ±10% și o frecvență de alimentare de 50 Hz ±2%. Dispozitivul oferă o eficiență remarcabilă, funcționând la o eficiență de 98% și producând doar 488 W pierderi de căldură. Curentul nominal de intrare este de 101 A, iar curentul de ieșire este de 105 A. Este important de menționat că filtrul poate suporta de 1,5 ori curentul nominal timp de până la 60 de secunde, asigurând o funcționare fiabilă chiar și în cazul suprasolicitării temporare. Filtrul VW3A46111 este deosebit de eficient în reducerea distorsiunii armonice. Valoarea distorsiunii armonice totale (THDI) variază pentru diferite tipuri de convertoare de frecvență: pentru Altivar 61W, ATV650, ATV630, ATV950 și ATV930 cu puterea motorului de 55 kW/75 CP este de numai 10%, în timp ce modelele Altivar 61H, 71H și 71W oferă o valoare THDI de 16%. Factorul de putere (cos phi) este, de asemenea, remarcabil: 0,99 la 100% curent de linie, 0,85 la 75% curent de linie și 1,0 la 150% curent de linie, ceea ce îmbunătățește semnificativ eficiența sistemului electric. Conexiunea electrică poate fi realizată cu cabluri cu secțiune transversală de 2,5 mm² pentru terminalele A și B și cu cabluri cu secțiune transversală de 10...70 mm² pentru terminalele X1-1...X2-3. Filtrul VW3A46111 are un design extrem de robust și un grad de protecție IP20, dar este disponibilă și protecția IP55 pentru montarea în carcasă. Intervalul de temperatură ambiantă de funcționare este de 5-45 °C fără reducerea curentului, în timp ce între 45-60 °C poate fi utilizat cu o reducere a curentului de 3% per °C. În ceea ce privește umiditatea relativă, poate fi utilizat între 5-85% fără condens. Rezistența sa la vibrații este, de asemenea, remarcabilă: funcționează în mod fiabil în intervalul de frecvență de 5-13,2 Hz cu o valoare vârf-vârf de 2 mm și între 13,2-150 Hz cu o accelerație de 0,7 g, în conformitate cu standardul IEC 60068-2-6. Filtrul are clasa de izolație F și poate fi instalat numai în poziție verticală. Produsul are o greutate netă de 74 kg și dimensiuni de 685 mm înălțime, 370 mm lățime și 333 mm adâncime (C×B×A). Dispozitivul poate fi utilizat la altitudini de până la 1000 m deasupra nivelului mării fără reducerea curentului și între 1000 și 4000 m cu o reducere a curentului de 5% la fiecare 1000 m.
Schneider Electric Altivar 71 - VW3A46111 - accesoriu convertor de frecvență, filtru pasiv, 105A, 400V, 50Hz, Date tehnice pentru convertoarele de frecvență Process 600/900
Date generale
Tipul produsului sau al componentei: Filtru pasiv
Aplicație specifică produsului: Reducerea curentului armonic
Compatibilitate
Domeniu de compatibilitate: Altivar Process ATV600, Altivar Process ATV900, Altivar 61, Altivar 71
Date electrice
Tensiune nominală de alimentare: 400 V +/- 10%
Frecvență de alimentare: 50 Hz +/- 2%
Curent nominal: 101 A intrare, 105 A ieșire
Număr de faze de rețea: 3 faze
Distorsiune armonică totală (THDI): 10% pentru convertizoarele de frecvență ATV61W, ATV650, ATV630, ATV950, ATV930 cu putere motor 55 kW/75 CP; 16% pentru convertizoarele de frecvență ATV61H, ATV71H, ATV71W cu putere motor 55 kW/75 CP
Curent maxim: 1,5 x curent nominal (durată = 60 s)
Eficiență: 98%
Pierdere de căldură: 488 W
Factor de putere (cos phi): 1 (la 150% din curentul de linie), 0,85 (la 75% din curentul de linie), 0,99 (la 100% din curentul de linie)
Conexiune electrică: terminal A, B, capacitate de conectare: 2,5 mm²; terminal X1-1...X2-3, capacitate de conectare: 10...70 mm²
Clasa de izolație electrică: Clasa F
Condiții de mediu
Grad de protecție IP: IP20, IP55 (versiune încorporată)
Rezistență la vibrații: 2 mm vârf-la-vârf (f= 5...13,2 Hz) conform IEC 60068-2-6, 0,7 g (f= 13,2...150 Hz) conform IEC 60068-2-6
Umiditate relativă: 5...85% fără condens
Temperatură ambiantă de funcționare: 45...60°C (cu o reducere de 3% per °C), 5...45 °C (fără reducere)
Temperatură ambiantă de depozitare: -25...55 °C în ambalajul original, -25...65 °C în timpul transportului
Altitudine de funcționare: <= 1000 m fără reducere de putere, > 1000...4000 m cu o reducere de 5% la fiecare 1000 m
Standarde
IEC 61000-3-4, IEC 61000-3-2, IEC 61000-3-12, IEC 61000-2-2, recomandare tehnică G5/4, IEC 61000-2-4
Caracteristici fizice
Greutate netă: 74 kg
Dimensiuni (mm): A=333, B=370, C=685, D=736,8, E1=212, E2=240, E3=212, F=393, G=418, H=598
Dimensiuni (inci): A=13,11, B=14,57, C=26,97, D=29,00, E1=8,35, E2=9,45, E3=8,35, F=15,47, G=16,46, H=23,54
Cerințe de instalare
Poziție de instalare: Numai instalare verticală
