Schneider Electric VW3A46112 este un filtru pasiv de înaltă calitate, conceput special pentru convertoarele de frecvență din seria Altivar. Acest filtru de 150 A de înaltă performanță reduce în mod eficient armonicele de curent, ceea ce este esențial pentru acționările cu viteză variabilă utilizate în automatizarea industrială modernă. VW3A46112 are caracteristici de performanță remarcabile, care asigură o funcționare fiabilă chiar și în cele mai exigente medii de aplicare. Filtrul pasiv VW3A46112 are o tensiune nominală de alimentare de 400 V, cu o toleranță de +/- 10%, și este proiectat pentru o frecvență de alimentare de 50 Hz +/- 2%. Curentul nominal de intrare este de 144 A, iar curentul nominal de ieșire este de 150 A, ceea ce îl face ideal pentru o gamă largă de convertoare de frecvență Altivar cu puteri nominale diferite. Dispozitivul are o eficiență remarcabilă de 98%, ceea ce minimizează pierderile de energie, iar pierderile de căldură sunt de numai 692 W. Dispozitivul poate fi conectat la rețele trifazate și are un factor de putere (cos phi) de 0,85 (la 75% curent de linie), 0,99 (la 100% curent de linie) sau 1 (la 150% curent de linie), în funcție de sarcină. Filtrul VW3A46112 este compatibil cu convertoarele de frecvență din seriile Altivar 61, Altivar 71, Altivar Process ATV600 și Altivar Process ATV900, ceea ce îl face extrem de versatil. Dispozitivul este potrivit în special pentru unități de acționare echipate cu motoare de 75 kW/100 CP și 90 kW/125 CP și reduce semnificativ distorsiunea armonică totală (THDI) până la 10-16%, în funcție de tipul convertizorului de frecvență și de puterea motorului. Filtrul are o capacitate maximă de curent de 1,5 ori curentul nominal pentru o perioadă de 60 de secunde. VW3A46112 are clasa de izolație F și clasa de protecție IP20 sau IP55 (cu carcasă). Intervalul de temperatură de funcționare este de 5-45 °C fără reducerea curentului și de 45-60 °C cu o reducere a curentului de 3 %/°C. Produsul este, de asemenea, rezistent la vibrații, cu valori de vârf la vârf de 2 mm (f=5...13,2 Hz) și 0,7 g (f=13,2...150 Hz). Produsul trebuie instalat numai în poziție verticală și trebuie să fie înconjurat de cel puțin 150 mm (5,88 inci) de spațiu liber pe toate laturile. Filtrul VW3A46112 este conform cu diverse standarde, inclusiv IEC 61000-2-2, recomandarea tehnică G5/4, IEC 61000-3-12, IEC 61000-3-2, IEC 61000-2-4 și IEC 61000-3-4.

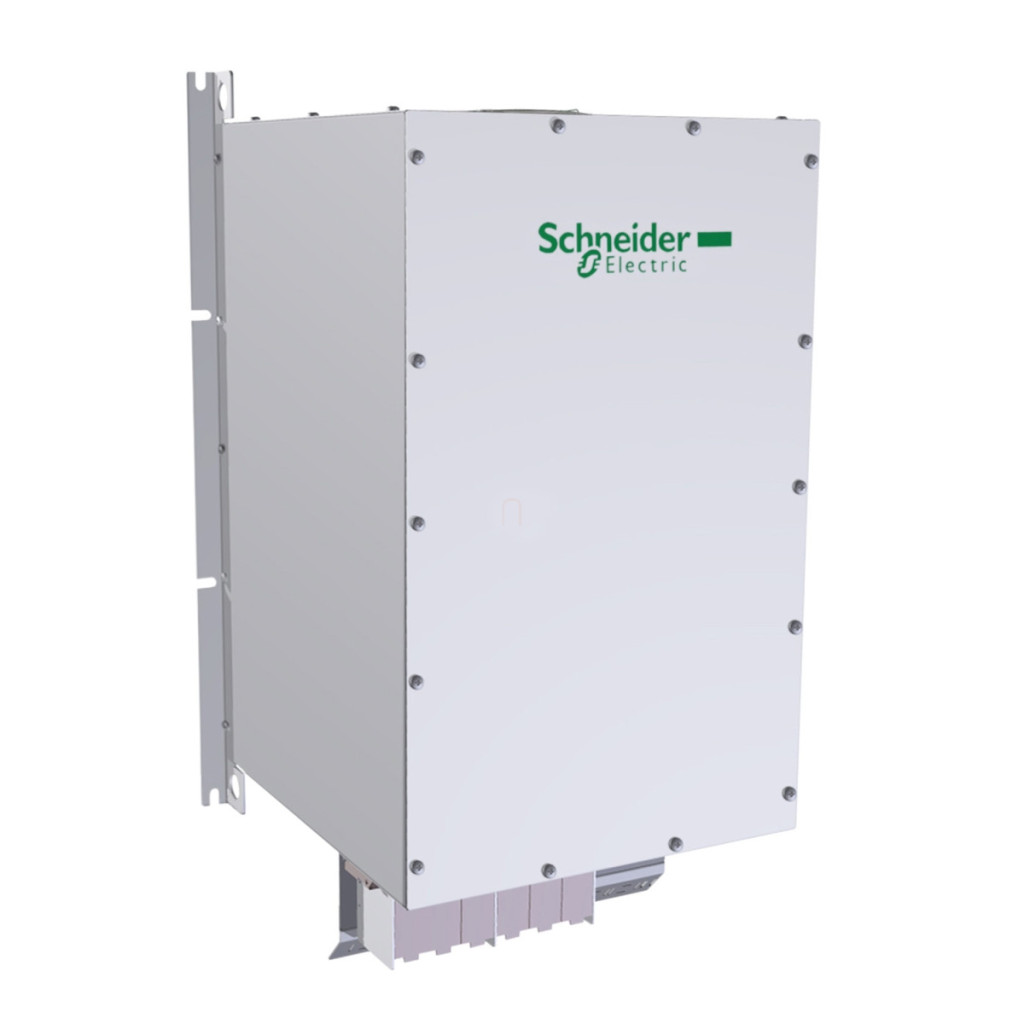

Schneider Electric Altivar 71 - VW3A46112 - accesoriu convertor de frecvență, filtru pasiv, 150 A, 400 V, 50 Hz, Date tehnice pentru convertoarele de frecvență Process 600/900
Caracteristici principale
Tipul produsului sau al componentei: Filtru pasiv
Aplicație specifică produsului: Reducerea armonicelor de curent
Compatibilitate
Seriile compatibile: Altivar 61, Altivar Process ATV600, Altivar Process ATV900, Altivar 71
Caracteristici electrice
Tensiune nominală de alimentare: 400 V +/- 10%
Frecvența de alimentare: 50 Hz +/- 2%
Curent nominal: 144 A intrare, 150 A ieșire
Număr de faze: 3 faze
THDI (distorsiune armonică totală): 10-16% în funcție de tipul convertizorului de frecvență și de puterea motorului Curent maxim: 1,5 x curentul nominal (durată = 60 s) Eficiență: 98% Pierdere de căldură: 692 W Cos phi (factor de putere): 1 (la 150% curent de linie), 0,85 (la 75% curent de linie), 0,99 (la 100% curent de linie)
Conexiune electrică: conector A, B, capacitate de conectare: 2,5 mm², conector X1-1...X2-3, capacitate de conectare: 2,5...90 mm²
Caracteristici fizice
Clasa de izolație electrică: Clasa F
Greutate netă: 85 kg
Caracteristici de mediu
Grad de protecție IP: IP20, IP55 (cu carcasă)
Rezistență la vibrații: 2 mm vârf-la-vârf (f= 5...13,2 Hz) conform IEC 60068-2-6, 0,7 gn (f= 13,2...150 Hz) conform IEC 60068-2-6
Umiditate relativă: 5...85 % fără condens
Temperatură ambiantă de funcționare: 45...60 °C (cu 3 % reducere/°C), 5...45 °C (fără reducere a puterii)
Temperatura ambiantă de depozitare: -25...55 °C depozitat în ambalajul original, -25...65 °C în timpul transportului
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...4000 m cu reducere de 5 % / 1000 m
Standarde
Conform cu următoarele standarde: IEC 61000-2-2, recomandare tehnică G5/4, IEC 61000-3-12, IEC 61000-3-2, IEC 61000-2-4, IEC 61000-3-4
Dimensiuni
Dimensiuni în mm: A: 400, B: 370, C: 685, D: 767,6, E1: 212, E2: 240, E3: 212, F: 393, G: 418, H: 598
Dimensiuni în inci: A: 15,75, B: 14,57, C: 26,97, D: 30,22, E1: 8,35, E2: 9,45, E3: 8,35, F: 15,47, G: 16,46, H: 23,54
Specificații de instalare
Instalare: numai instalare verticală
Spațiu liber necesar pe toate laturile: 150 mm (5,88 inci)
