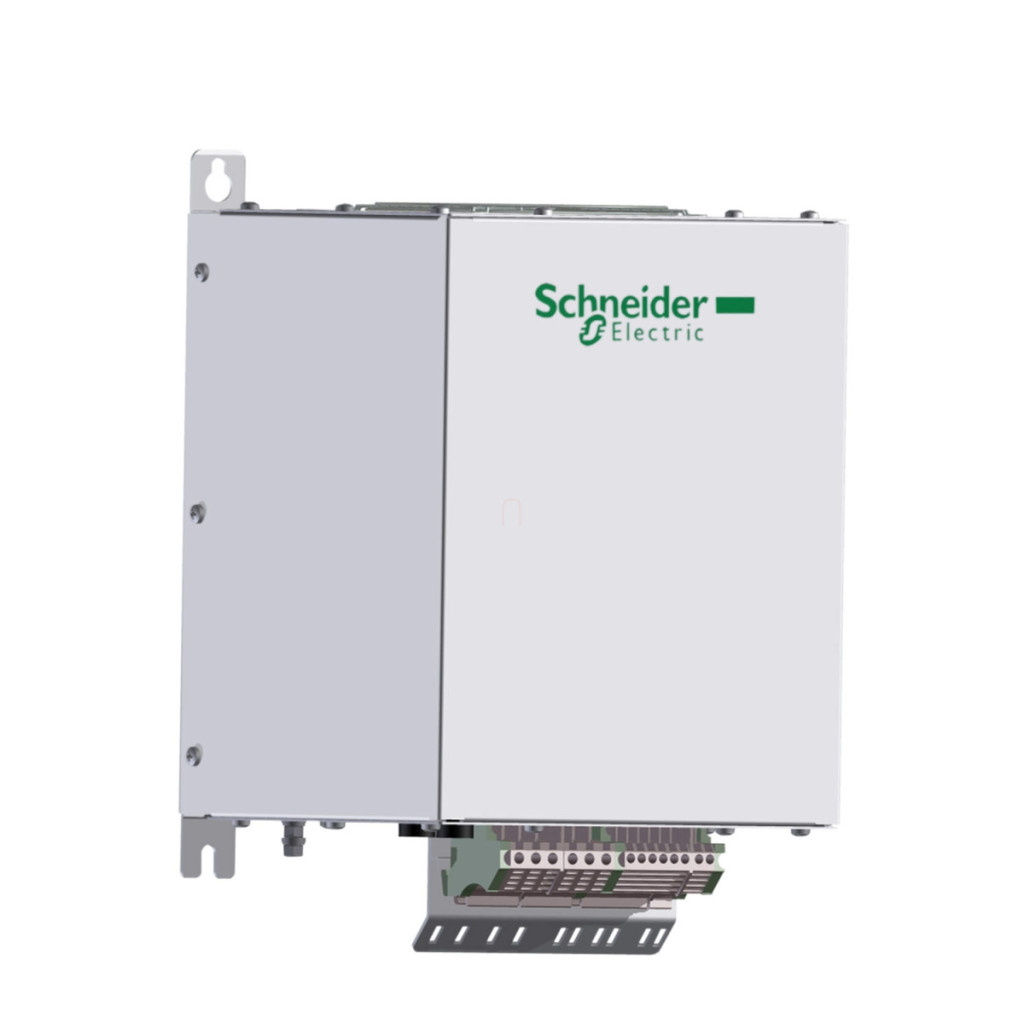

Schneider Electric Altivar 71 - VW3A46120 - accesoriu pentru convertizor de frecvență, filtru pasiv, 6A, 400V, 50Hz, pentru convertizoare de frecvență Process 600/900

Schneider Electric VW3A46120 este un filtru pasiv de înaltă calitate, conceput special pentru gama de produse Altivar a companiei. Acest dispozitiv, cu o tensiune nominală de alimentare de 400 V și optimizat pentru o frecvență de rețea de 50 Hz, este destinat în principal reducerii armonicelor de curent în timpul funcționării convertoarelor de frecvență, asigurând astfel un mediu de rețea mai curat și o funcționare fără interferențe. Modelul VW3A46120 este pe deplin compatibil cu seria de convertoare de frecvență utilizate pe scară largă de Schneider Electric, inclusiv seriile Altivar Process ATV900, Altivar 61, Altivar 71 și Altivar Process ATV600. Filtrul este recomandat în special pentru acționări care funcționează cu motoare de putere mai mică: 0,75 kW/1 CP, 1,5 kW/2 CP, 2,2 kW/3 CP și 3 kW. Pentru toate tipurile (ATV61W, ATV61H, ATV71H, ATV71P, ATV71W, ATV630, ATV650, ATV930, ATV950), este necesară o unitate de filtrare pentru fiecare convertizor de frecvență, pentru a asigura o reducere optimă a distorsiunii armonice. Filtrul are un curent nominal de intrare de 6 A și un curent de ieșire de 6,2 A. Un avantaj semnificativ este eficiența extrem de ridicată de 98%, care minimizează pierderile de energie. Disiparea căldurii este de numai 88 W, ceea ce are un efect favorabil asupra echilibrului termic al dulapurilor de comutație. Valoarea factorului de putere (Cos phi) depinde de sarcină: 0,99 la 100% curent de linie, 1 la 150% curent și 0,85 la 75% sarcină. O caracteristică remarcabilă a dispozitivului este că reduce semnificativ distorsiunea armonică totală originală (THDI): la 10% în modelele ATV61H, ATV71H, ATV71P și ATV71W și la doar 5% în modelele ATV61W, ATV630, ATV650, ATV930 și ATV950, aceasta este redusă la doar 5%. VW3A46120 este ușor de conectat: firele cu o secțiune transversală de 0,5-10 mm² pot fi conectate la terminalele X1-1...X2-3, în timp ce firele de 2,5 mm² pot fi conectate la terminalele marcate cu A și B. Clasa de izolație electrică a dispozitivului este clasa F. Nivelul său de protecție este IP20, dar cu o instalare corespunzătoare, se poate atinge și un nivel de instalare IP55. Filtrul pasiv are o rezistență remarcabilă la mediul înconjurător. Rezistența sa la vibrații este garantată în intervalul de frecvență de 5-13,2 Hz de la 2 mm vârf la vârf, în timp ce între 13,2-150 Hz până la o valoare de accelerație de 0,7g, în conformitate cu standardul IEC 60068-2-6. Intervalul său de temperatură de funcționare este de 5-45 °C în condiții normale de funcționare și de 45-60 °C cu o reducere a curentului de 3% la fiecare 1 °C. În ceea ce privește umiditatea relativă, acesta funcționează între 5-85% fără condens. Dispozitivul poate fi utilizat fără reducerea curentului până la o altitudine de 1000 de metri deasupra nivelului mării și între 1000 și 4000 de metri cu o reducere a curentului de 5% la fiecare 1000 de metri. Dimensiunile fizice ale filtrului sunt: 205,5 mm lățime, 295 mm înălțime și 332,11 mm adâncime (8,09 x 11,61 x 13,07 inci). Produsul poate fi montat numai în poziție verticală, cu un spațiu liber minim de 150 mm (5,88 inci) în toate direcțiile pentru o instalare corespunzătoare. Greutatea sa netă este de 16 kg, ceea ce indică un design stabil și robust. Pentru instalare și cablare, fișa tehnică a produsului conține o diagramă detaliată de conectare care arată clar cum se conectează convertorul de frecvență și accesoriile opționale. Filtrul pasiv VW3A46120 este conform cu o serie de standarde internaționale, inclusiv recomandarea tehnică G5/4 și mai multe elemente din seria de standarde IEC 61000, cum ar fi IEC 61000-3-4, IEC 61000-3-12, IEC 61000-2-4, IEC 61000-2-2 și IEC 61000-3-2. Acest lucru asigură compatibilitate maximă și conformitate cu cerințele de calitate a energiei. Numele Schneider Electric și specificațiile tehnice ridicate ale produsului garantează o funcționare fiabilă și o durată lungă de viață chiar și în cele mai exigente medii industriale.
