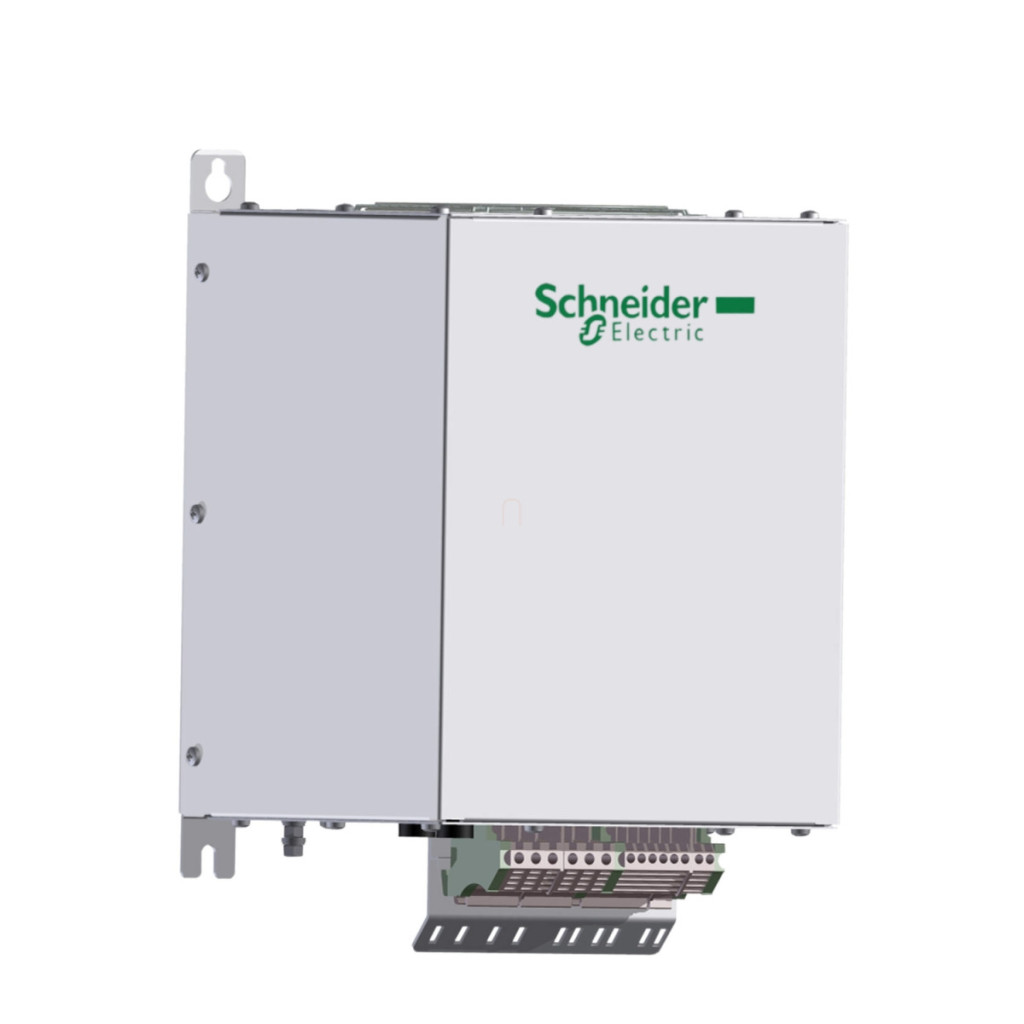

Schneider Electric VW3A46121 este un filtru pasiv de înaltă eficiență conceput special pentru familia de convertoare de frecvență Altivar. Acest filtru de 10 A, 400 V, 50 Hz reduce semnificativ distorsiunile armonice ale curentului care se întorc în rețeaua electrică, asigurând o funcționare mai curată a rețelei și o eficiență mai mare a sistemului. Filtrul VW3A46121 este compatibil cu o serie de familii de produse convertizoare de frecvență Schneider Electric, inclusiv modelele Altivar Process ATV900, Altivar 71, Altivar Process ATV600 și Altivar 61. Este optimizat special pentru acționări echipate cu motoare de 4-5,5 kW (5-7,5 CP). Filtrul oferă o soluție extrem de eficientă pentru reducerea distorsiunii armonice, asigurând o valoare THDI (curent de distorsiune armonică totală) de până la 5-10%, în funcție de model. Această performanță contribuie în mod semnificativ la respectarea cerințelor de compatibilitate electromagnetică (EMC) și minimizează interferențele de rețea. Funcționând la o eficiență de 98%, filtrul produce doar 131 W pierderi de căldură, asigurând o eficiență optimă de funcționare. Factorul de putere (cos phi) variază de la 0,85 la 1,0 în funcție de sarcină, îmbunătățind și mai mult eficiența energetică a sistemului. Dispozitivul are protecție IP20, dar protecția IP55 este disponibilă și atunci când este instalat într-o carcasă. Terminalele X1-1...X2-3 sunt disponibile pentru conectarea electrică a cablurilor cu o secțiune transversală de 0,5-10 mm², în timp ce terminalele A și B acceptă cabluri de 2,5 mm². Filtrul poate fi instalat numai în poziție verticală, necesitând cel puțin 150 mm (5,88 inci) de spațiu liber pe toate laturile pentru a asigura o ventilație adecvată. Modelul VW3A46121 poate fi utilizat într-o gamă largă de condiții de mediu: la temperaturi ambientale între 5 și 45 °C fără reducere a puterii și între 45 și 60 °C cu o reducere a puterii de 3% per °C. Nu este necesară reducerea puterii până la 1000 de metri deasupra nivelului mării, iar între 1000 și 4000 de metri se recomandă o reducere a puterii de 5% la fiecare 1000 de metri. Dispozitivul poate rezista la vibrații cu o amplitudine de 2 mm în intervalul 5-13,2 Hz și la vibrații de 0,7 gn în intervalul 13,2-150 Hz, în conformitate cu standardul IEC 60068-2-6. În ceea ce privește umiditatea relativă, poate fi utilizat într-un mediu fără condensare între 5% și 85%. Produsul este conform cu o serie de standarde internaționale, inclusiv seria IEC 61000 și recomandările tehnice G5/4.
Schneider Electric Altivar 71 - VW3A46121 - accesoriu convertor de frecvență, filtru pasiv, 10A, 400V, 50Hz, Date tehnice pentru convertoarele de frecvență Process 600/900
Caracteristici principale
Tipul produsului sau al componentei: Filtru pasiv
Aplicație specifică produsului: Reducerea armonicelor de curent
Compatibilitate
Familii de produse compatibile: Altivar Process ATV900, Altivar 71, Altivar Process ATV600, Altivar 61
Caracteristici electrice
Tensiune nominală de alimentare: 400 V +/- 10%
Frecvență de alimentare: 50 Hz +/- 2%
Curent nominal: 10 A (intrare), 10,4 A (ieșire)
Număr de faze de rețea: 3 faze
THDI (distorsiune armonică totală): 5-10% (în funcție de convertorul de frecvență și dimensiunea motorului) Curent maxim: 1,5 x curentul nominal (timp de 60 de secunde) Eficiență: 98% Pierdere de căldură: 131 W Factor de putere (cos phi): 0,85 (la 75% curent de linie), 0,99 (la 100% curent de linie), 1 (la 150% curent de linie)
Conexiune electrică: terminal X1-1...X2-3, capacitate de conectare: 0,5...10 mm², terminal A, B, capacitate de conectare: 2,5 mm²
Clasa de izolație electrică: Clasa F
Caracteristici mecanice
Greutate netă: 18 kg
Caracteristici de mediu
Grad de protecție IP: IP20, IP55 (când este instalat în dulap)
Rezistență la vibrații: 2 mm vârf-vârf (f= 5...13,2 Hz) conform IEC 60068-2-6, 0,7 gn (f= 13,2...150 Hz) conform IEC 60068-2-6
Umiditate relativă: 5...85 % fără condens
Temperatură ambiantă de funcționare: 5...45 °C (fără reducere a puterii), 45...60 °C (reducere a puterii cu 3% per °C)
Temperatură ambiantă de depozitare: -25...55 °C depozitat în ambalajul original, -25...65 °C în timpul transportului
Altitudine de funcționare: <= 1000 m fără reducere de curent, > 1000...4000 m reducere de curent 5% la fiecare 1000 m
Standarde
Conform cu următoarele standarde: IEC 61000-2-2, IEC 61000-3-4, IEC 61000-3-12, IEC 61000-2-4, IEC 61000-3-2, recomandare tehnică G5/4
Dimensiuni
Dimensiuni în mm: A: 205,5, B: 190, C: 295, D: 332,11, E: 276, F: 163, G: 188, H: 246
Dimensiuni în inci: A: 8,09, B: 7,48, C: 11,61, D: 13,07, E: 10,87, F: 6,42, G: 7,40, H: 9,69
Recomandări de instalare
Este permisă numai instalarea verticală
Distanța minimă pe toate laturile: 150 mm / 5,88 inci
