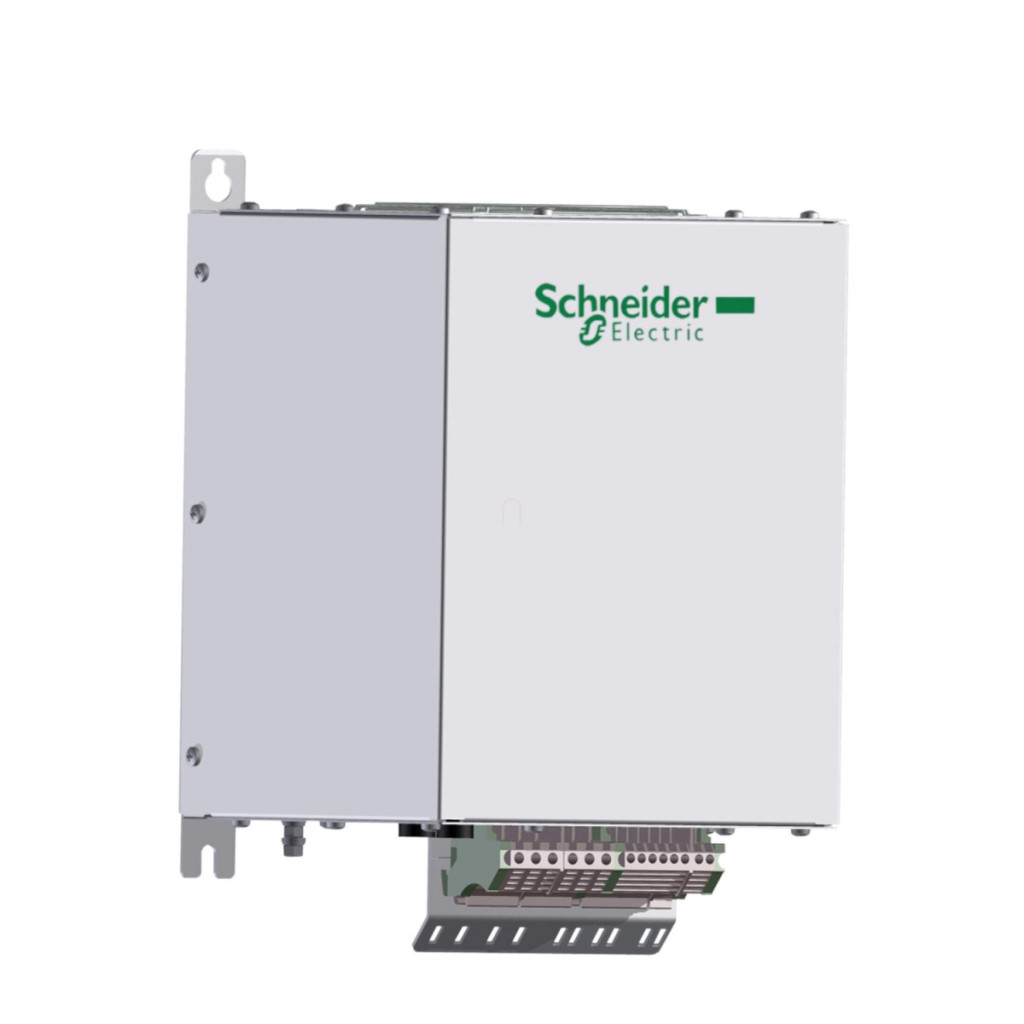

Schneider Electric VW3A46122 este un filtru pasiv de ultimă generație, conceput special pentru a optimiza performanța convertoarelor de frecvență. Acest dispozitiv cu curent nominal de intrare de 14 A, 400 V, 50 Hz este alegerea ideală pentru convertoarele de frecvență din seriile Altivar 61, Altivar Process ATV600, Altivar 71 și Altivar Process ATV900 utilizate cu motoare de 7,5 kW/10 CP. Scopul principal al filtrului pasiv este de a reduce armonicele de curent, ceea ce poate îmbunătăți semnificativ performanța și fiabilitatea operațională a sistemului instalat. Dispozitivul are o eficiență impresionantă, oferind o valoare THDI (Total Harmonic Distortion) de până la 5-10%, în funcție de tipul convertizorului de frecvență. Aceasta este o valoare excepțional de scăzută, care indică calitatea și eficiența excelente ale produsului în eliminarea interferențelor electrice. Funcționând la o eficiență de 98%, filtrul VW3A46122 ajută la optimizarea consumului de energie al întregului sistem cu pierderi minime de putere (doar 184 W pierderi de căldură). Dispozitivul are date de performanță remarcabile: curentul nominal de intrare este de 14 A, iar curentul de ieșire este de 15 A. Valoarea cos phi variază în funcție de sarcină: 0,85 la 75% curent de linie, 0,99 la 100% curent de linie și 1 la 150% curent de linie. Produsul poate suporta până la 1,5 ori curentul nominal pentru o perioadă scurtă (maximum 60 de secunde), ceea ce oferă flexibilitate în condiții de sarcină variabile. În ceea ce privește conexiunea electrică, terminalele X1-1...X2-3 sunt potrivite pentru cabluri cu o secțiune transversală de 0,5...10 mm², în timp ce terminalele A și B acceptă cabluri cu secțiune transversală de 2,5 mm². Filtrul pasiv VW3A46122 are izolație electrică de clasa F, care oferă un nivel ridicat de protecție. Dispozitivul are protecție IP20 ca standard, dar poate atinge protecție IP55 atunci când este instalat într-o carcasă adecvată. Intervalul optim de temperatură de funcționare este de 5-45 °C (fără reducerea curentului), dar poate fi utilizat și între 45-60 °C cu o reducere a curentului de 3% per °C. În ceea ce privește umiditatea relativă, funcționează între 5-85% fără condens. Produsul poate rezista la vibrații cuprinse între 2 mm vârf la vârf în intervalul 5-13,2 Hz și 0,7 g accelerație în intervalul 13,2-150 Hz, în conformitate cu IEC 60068-2-6. Filtrul pasiv Schneider Electric VW3A46122 poate fi instalat numai în poziție verticală, respectând distanțele minime specificate în schițele de instalare. Dimensiunile dispozitivului în mm sunt: 205,5 x 190 x 295 (A x B x C), în timp ce dimensiunile sale totale pot depăși aceste valori din diferite unghiuri. Produsul este conform cu mai multe standarde internaționale, inclusiv IEC 61000-2-2, IEC 61000-2-4, IEC 61000-3-2, IEC 61000-3-4, IEC 61000-3-12 și recomandarea tehnică G5/4, asigurând o funcționare fiabilă în diverse medii industriale.
Schneider Electric Altivar 71 - VW3A46122 - accesoriu convertor de frecvență, filtru pasiv, 14A, 400V, 50Hz, Date tehnice pentru convertoarele de frecvență Process 600/900
Caracteristici generale
Tipul produsului sau al componentei: Filtru pasiv
Aplicație specifică: Reducerea armonicelor de curent
Compatibilitate
Familii de produse compatibile: Altivar 61, Altivar Process ATV600, Altivar 71, Altivar Process ATV900
Caracteristici electrice
Tensiune nominală de alimentare [Us]: 400 V +/- 10%
Frecvență de alimentare: 50 Hz +/- 2%
Curent nominal [In]: 14 A intrare, 15 A ieșire
Număr de faze de rețea: 3 faze
THDI (curent de distorsiune armonică totală): 5-10% în funcție de tipul convertizorului de frecvență
Curent maxim: 1,5 x curent nominal (durată = 60 s)
Eficiență: 98 %
Pierdere de căldură: 184 W Cos phi: 1 (la 150% curent de linie), 0,85 (la 75% curent de linie), 0,99 (la 100% curent de linie) Conexiune electrică: terminal X1-1...X2-3, capacitate de conectare: 0,5...10 mm², terminal A, B, capacitate de conectare: 2,5 mm²
Clasa de izolație electrică: Clasa F
Caracteristici fizice
Greutate netă: 20 kg
Parametri de mediu
Grad de protecție IP: IP20, IP55 (când este instalat în carcasă)
Rezistență la vibrații: 2 mm vârf-la-vârf (f= 5...13,2 Hz) conform IEC 60068-2-6, 0,7 gn (f= 13,2...150 Hz) conform IEC 60068-2-6
Umiditate relativă: 5...85% fără condens
Temperatura ambiantă în timpul funcționării: 5...45°C (fără reducere a puterii), 45...60 °C (3% reducere a puterii per °C)
Temperatura ambiantă în timpul depozitării: -25...55 °C depozitat în ambalajul original, -25...65 °C în timpul transportului
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...4000 m cu reducere a curentului de 5% la fiecare 1000 m
Standarde
IEC 61000-2-2, recomandare tehnică G5/4, IEC 61000-3-4, IEC 61000-3-2, IEC 61000-3-12, IEC 61000-2-4
Dimensiuni
Dimensiuni în mm (A x B x C x D x E x F x G x H): 205,5 x 190 x 295 x 332,11 x 276 x 163 x 188 x 246
Instrucțiuni de instalare
Instalare numai pe verticală! Mențineți o distanță minimă de 150 mm în toate direcțiile în timpul instalării.
