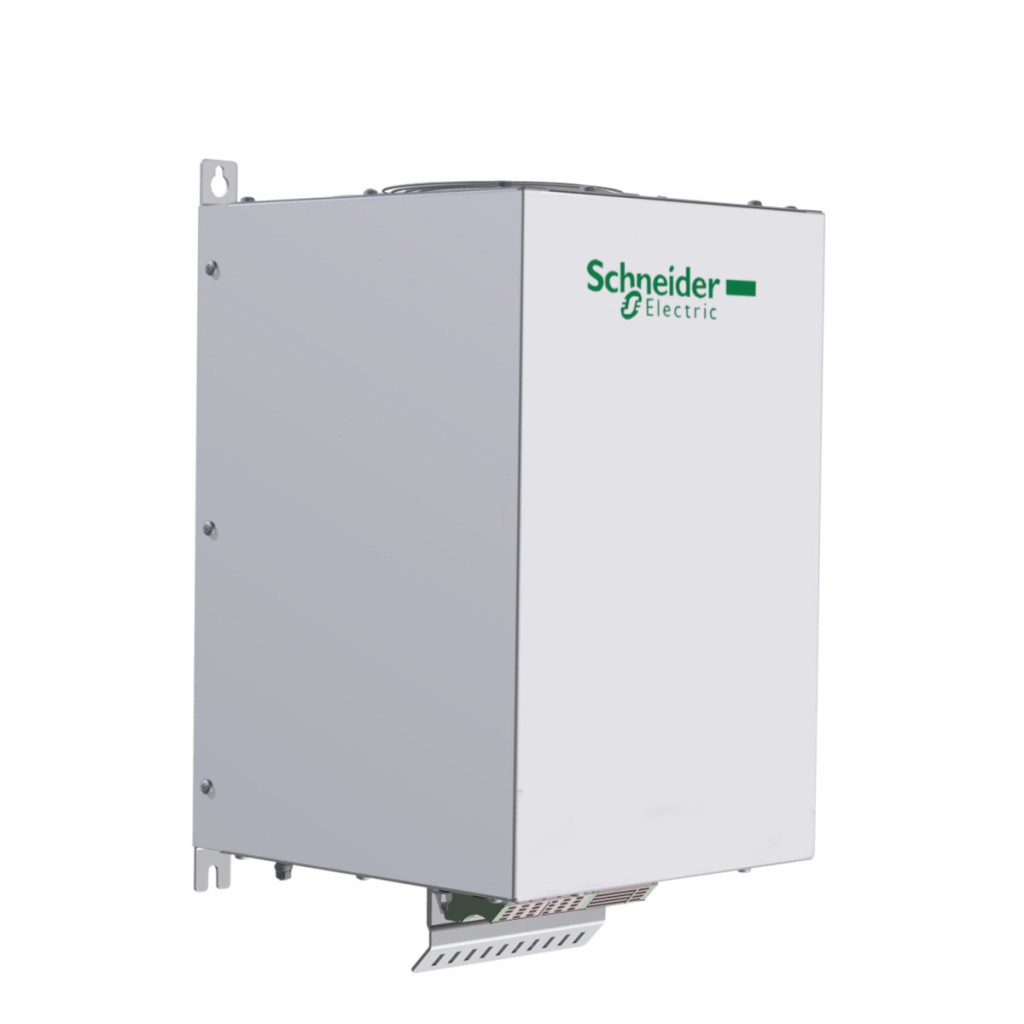

Filtrul pasiv Schneider Electric VW3A46124 este o soluție extrem de eficientă pentru reducerea armonicelor (armonice de curent) generate de convertoarele de frecvență. Acest filtru pasiv special conceput poate fi utilizat în rețele trifazate de 400 V și este ideal pentru utilizarea cu gama de produse Altivar, inclusiv convertizoarele de frecvență Altivar Process ATV900, ATV600 și Altivar 71 și 61. Modelul VW3A46124 are un curent nominal de ieșire de 30 A și un curent de intrare de 29 A, fiind ideal pentru utilizarea cu convertoare de frecvență care acționează motoare de 15 kW/20 CP. Dispozitivul este foarte eficient în reducerea distorsiunii armonice totale (THDI), reducând prezența componentelor armonice în rețea la 5-10%, în funcție de tipul convertizorului de frecvență. Acest lucru îmbunătățește semnificativ eficiența energetică și fiabilitatea întregului sistem, protejând în același timp infrastructura rețelei de efectele armonice dăunătoare. În ceea ce privește parametrii tehnici, filtrul funcționează la o eficiență de 98%, ceea ce reprezintă o valoare remarcabilă în această categorie. Factorul de putere (cos phi) variază în funcție de sarcină: 0,85 la 75% sarcină, 0,99 la 100% sarcină și 1,0 la 150% sarcină. Curentul maxim al dispozitivului este de 1,5 ori curentul nominal pentru o perioadă de 60 de secunde. Conexiunea electrică se realizează prin terminalele X1-1...X2-3 cu o capacitate de conectare de 0,5-10 mm² și terminalele A și B cu o capacitate de conectare de 2,5 mm². Dispozitivul are izolație electrică de clasa F, care asigură o protecție adecvată la atingere și siguranță electrică. Specificațiile de mediu ale filtrului pasiv VW3A46124 sunt, de asemenea, demne de menționat. Are un grad de protecție IP20, dar oferă protecție IP55 când este închis. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între 5 și 45 °C fără reducerea curentului și între 45 și 60 °C cu o reducere a curentului de 3% per °C. Rezistența sa la vibrații este de 2 mm vârf-vârf între 5 și 13,2 Hz și 0,7 gn între 13,2 și 150 Hz, în conformitate cu standardul IEC 60068-2-6. În ceea ce privește umiditatea relativă, este operațional între 5 și 85% fără condens. Poate fi utilizat la altitudini de funcționare de până la 1000 m fără reducerea curentului și între 1000 și 4000 m cu o reducere a curentului de 5% la 1000 m. Dispozitivul este conform cu numeroase standarde internaționale, inclusiv IEC 61000-2-4, IEC 61000-3-12, IEC 61000-2-2, IEC 61000-3-2, IEC 61000-3-4 și recomandările tehnice G5/4.
Schneider Electric Altivar 71 - VW3A46124 - accesoriu convertor de frecvență, filtru pasiv, 30 A, 400 V, 50 Hz, Date tehnice pentru convertoarele de frecvență Process 600/900
Date generale
Tipul produsului: Filtru pasiv
Aplicație specială a produsului: Reducerea armonicelor de curent
Compatibilitate
Seriile compatibile: Altivar Process ATV900, Altivar Process ATV600, Altivar 71, Altivar 61
Specificații electrice
Tensiune nominală de alimentare: 400 V +/- 10 %
Frecvență de alimentare: 50 Hz +/- 2 %
Curent nominal: 29 A intrare, 30 A ieșire
Număr de faze de rețea: 3 faze
THDI (distorsiune armonică totală): 10% pentru convertoarele de frecvență ATV61H, ATV71H, ATV71W; 5% pentru convertoarele de frecvență ATV61W, ATV650, ATV630, ATV950, ATV930
Curent maxim: 1,5 x curent nominal (timp de 60 de secunde)
Eficiență: 98%
Pierdere de căldură: 298 W
Factor de putere (cos phi): 1 (la 150% curent de linie), 0,85 (la 75% curent de linie), 0,99 (la 100% curent de linie)
Conexiune electrică: X1-1...X2-3, capacitate de conectare: 0,5...10 mm²; terminal A, B, capacitate de conectare: 2,5 mm²
Clasa de izolație electrică: Clasa F
Condiții de mediu
Grad de protecție IP: IP20, IP55 (instalare închisă)
Rezistență la vibrații: 2 mm vârf-vârf (f= 5…13,2 Hz) conform IEC 60068-2-6, 0,7 gn (f= 13,2…150 Hz) conform IEC 60068-2-6
Umiditate relativă: 5…85% fără condensare
Temperatura ambiantă în timpul funcționării: 45…60 °C (3% reducere a puterii per grad), 5…45 °C (fără reducere a puterii)
Temperatura ambiantă în timpul depozitării:-25…55 °C în ambalajul original, -25…65 °C în timpul transportului
Altitudine de funcționare: <= 1000 m fără reducere de curent, > 1000...4000 m cu reducere a curentului (5% / 1000 m)
Standarde
Recomandare tehnică G5/4, IEC 61000-2-4, IEC 61000-3-12, IEC 61000-2-2, IEC 61000-3-2, IEC 61000-3-4
Caracteristici fizice
Greutate netă: 34 kg
Dimensiuni în mm (A x B x C x D x E x F x G x H): 247,5 x 232 x 399,55 x 436,11 x 380 x 205 x 230 x 350
Recomandări de instalare
Se recomandă numai instalarea verticală, cu un spațiu liber minim de 150 mm pe toate laturile.
