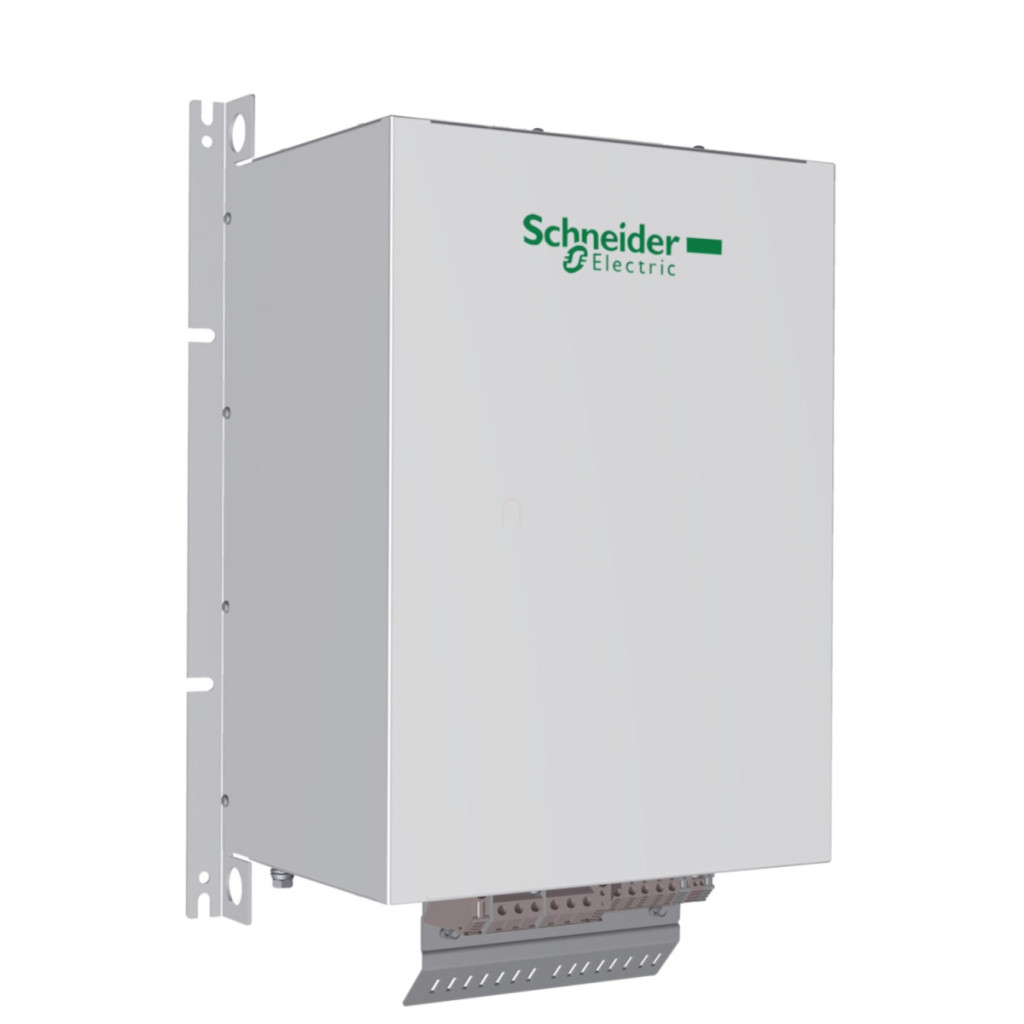

Schneider Electric VW3A46126 este un filtru pasiv de înaltă eficiență conceput special pentru convertoarele de frecvență Altivar. Acest filtru pasiv de 44 A, 400 V, 50 Hz oferă o soluție excelentă pentru reducerea semnificativă a distorsiunii curentului armonic în sistemele de convertoare de frecvență, îmbunătățind astfel performanța și fiabilitatea întregului sistem. Modelul VW3A46126 este compatibil cu o gamă largă de convertoare de frecvență Schneider Electric, inclusiv seriile Altivar Process ATV900, Altivar 71, Altivar Process ATV600 și Altivar 61. Este recomandat în special pentru modelele ATV650, ATV630, ATV950 și ATV930 montate pe perete, cu motoare de 18,5 kW/25 CP, precum și pentru modelele ATV61W, ATV61H, ATV71H și ATV71W cu motoare de 22 kW/30 CP. O caracteristică remarcabilă a dispozitivului este distorsiunea armonică totală (THDI) extrem de redusă, care este de numai 5-10% în funcție de tipul de convertor de frecvență utilizat. Acest lucru contribuie semnificativ la îmbunătățirea calității alimentării de la rețea și la reducerea interferențelor electromagnetice. Din punct de vedere tehnic, VW3A46126 are parametri impresionanți. Cu un curent nominal de intrare de 43 A și un curent nominal de ieșire de 45 A, filtrul poate suporta până la 1,5 ori curentul nominal timp de 60 de secunde. Funcționând la o eficiență de 98%, dispozitivul are o pierdere termică de numai 482 W și un factor de putere (cos phi) cuprins între 0,85 și 1, în funcție de sarcină. Dispozitivul este proiectat pentru sisteme trifazate și are protecție IP20 sau IP55 atunci când este instalat. Conexiunea electrică este de 2,5 mm² pentru terminalele A și B și de 1,5 până la 25 mm² pentru terminalele X1-1 până la X2-3. Dispozitivul are izolație electrică de clasa F și o greutate netă de 58 kg. Filtrul pasiv VW3A46126 are o gamă largă de condiții de funcționare. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între 5 și 45 °C fără nicio reducere a performanței și între 45 și 60 °C cu o reducere de 3% a curentului pe grad. Intervalul de temperatură de depozitare este între -25 °C și +55 °C în ambalajul original și între -25 °C și +65 °C în timpul transportului. Umiditatea relativă poate fi între 5 și 85% fără condens. Poate fi utilizat la altitudini de până la 1000 de metri deasupra nivelului mării fără nicio reducere a performanței și între 1000 și 4000 de metri cu o reducere de 5% a curentului la fiecare 1000 de metri. Protecția împotriva vibrațiilor este asigurată în conformitate cu IEC 60068-2-6 în intervalul 5-13,2 Hz cu o valoare vârf-vârf de 2 mm și în intervalul 13,2-150 Hz cu o valoare de 0,7 gn. Produsul este conform cu mai multe standarde IEC, inclusiv IEC 61000-3-2, IEC 61000-2-4, IEC 61000-2-2, IEC 61000-3-4, IEC 61000-3-12 și recomandarea tehnică G5/4.
Schneider Electric Altivar 71 - VW3A46126 - accesoriu convertor de frecvență, filtru pasiv, 45A, 400V, 50Hz, Date tehnice pentru convertoarele de frecvență Process 600/900
Caracteristici principale
Tipul produsului: Filtru pasiv
Aplicație specifică: Reducerea curentului armonic
Număr de piesă: VW3A46126
Compatibilitate
Seriile compatibile: Altivar Process ATV900, Altivar 71, Altivar Process ATV600, Altivar 61
Caracteristici electrice
Tensiune nominală de alimentare: 400 V +/- 10%
Frecvență de alimentare: 50 Hz +/- 2%
Curent nominal: 43 A intrare, 45 A ieșire
Număr de faze de rețea: 3 faze
THDI (distorsiune armonică totală):
5 % cu convertizor de frecvență ATV650/ATV630/ATV950/ATV930 (18,5 kW/25 CP)
5 % cu convertizor de frecvență ATV61W (22 kW/30 CP)
10 % convertizor de frecvență ATV61H/ATV71H/ATV71W (22 kW/30 CP)
Curent maxim: 1,5 x curent nominal (timp de 60 de secunde)
Eficiență: 98%
Pierdere de căldură: 482 W
Factor de putere (cos phi):
1 (la 150% sarcină)
0,99 (la 100% sarcină)
0,85 (la 75% sarcină)
Caracteristici de conectare și mecanice
Conectare electrică: Terminale A și B, capacitate de conectare: 2,5 mm²
Terminale X1-1...X2-3, capacitate de conectare: 1,5...25 mm²
Clasa de izolație electrică: Clasa F
Grad de protecție IP: IP20, IP55 (când este instalat)
Greutate netă: 58 kg
Condiții de mediu
Protecție împotriva vibrațiilor:
2 mm vârf la vârf (f= 5...13,2 Hz) conform IEC 60068-2-6
0,7 gn (f= 13,2...150 Hz) conform IEC 60068-2-6
Umiditate relativă: 5...85 % fără condens
Temperatura ambiantă de funcționare:
5...45 °C (fără reducere a puterii nominale)
45...60 °C (reducere a puterii nominale de 3 % per °C)
Temperatură ambiantă de depozitare:
-25...55 °C când este depozitat în ambalajul original
-25...65 °C în timpul transportului
Altitudine de funcționare:
<= 1000 m fără reducere
> 1000...4000 m 5% reducere la fiecare 1000 m
Standarde și conformitate
Standarde: IEC 61000-3-2, IEC 61000-2-4, IEC 61000-2-2, IEC 61000-3-4, IEC 61000-3-12, recomandare tehnică G5/4
Dimensiuni
Lățime: 242 mm (9,53 in.)
Înălțime: 547 mm (21,54 in.)
Adâncime: 330 mm (12,99 in.)
Recomandări de instalare
Metoda de instalare: Numai instalare verticală
Distanță minimă: 150 mm (5,88 in.) în toate direcțiile
