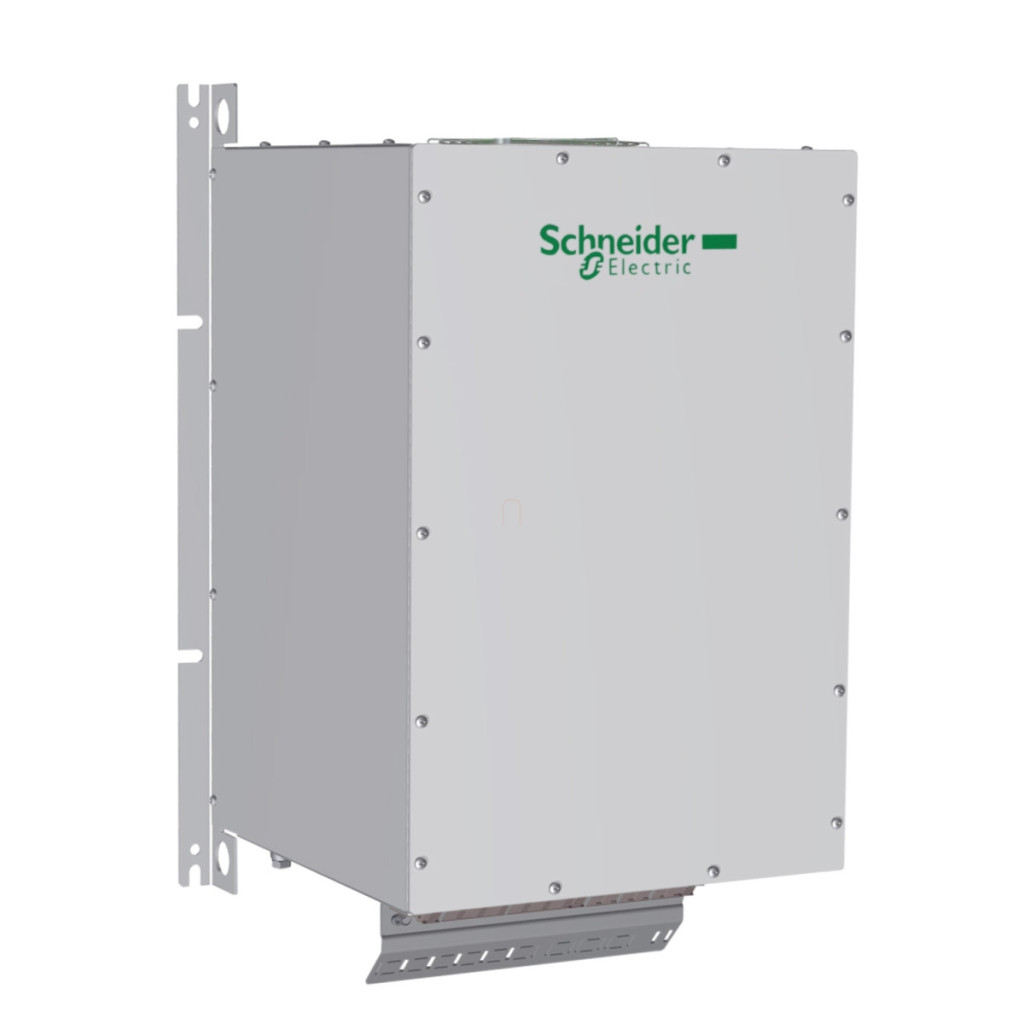

Filtrul pasiv Schneider Electric VW3A46127 este un accesoriu esențial pentru convertoarele de frecvență Altivar, capabil să reducă semnificativ armonicele rețelei electrice. Această componentă, cu un curent nominal de ieșire de 60 de amperi, este special concepută pentru rețele de 400 volți, 50 Hz și este perfect adaptată pentru acționări cu viteză variabilă. Filtrul pasiv VW3A46127 este compatibil cu convertoarele de frecvență Altivar 61, Altivar 71 și cu noile serii Altivar Process ATV600 și ATV900. Utilizarea sa reduce semnificativ valoarea THDI (curentul total de distorsiune armonică) la 5-10%, în funcție de model, ceea ce reprezintă o performanță remarcabilă în această categorie. Această caracteristică este deosebit de importantă în mediile industriale în care puritatea rețelei este esențială, iar minimizarea distorsiunii armonice este esențială pentru a asigura stabilitatea sistemului și durata lungă de viață a echipamentelor conectate. Filtrul are o eficiență de 98%, ceea ce înseamnă că funcționează cu pierderi minime, oferind în același timp o protecție maximă. Filtrul trebuie instalat numai în poziție verticală, respectând cu strictețe distanțele specificate. Dimensiunile sale (în mm) sunt 333 x 330 x 577, ceea ce necesită un spațiu adecvat în dulapul de comutație. În plus față de nivelul de protecție IP20 de bază, este disponibil și un nivel de protecție IP55 ca opțiune, dacă dispozitivul este încorporat într-un dulap. VW3A46127 poate rezista la vibrații de la vârf la vârf de 2 mm în gama de frecvențe 5-13,2 Hz și 0,7 gn în gama 13,2-150 Hz, ceea ce este conform cu standardul IEC 60068-2-6. Această caracteristică asigură o funcționare fiabilă chiar și în medii industriale în care solicitările mecanice sunt frecvente. În ceea ce privește conexiunea electrică, filtrul are terminale A și B cu o capacitate de conectare de 2,5 mm², precum și terminale X1-1...X2-3 cu o capacitate de conectare de 2,5...50 mm². În ceea ce privește mediul de funcționare, este important de menționat că dispozitivul funcționează la temperaturi cuprinse între 5 și 45 °C fără reducerea curentului și între 45 și 60 °C cu o reducere a curentului de 3% per °C. În ceea ce privește umiditatea relativă, este acceptabil un interval de 5-85% fără condens. Nu este necesară o reducere a puterii pentru altitudini de funcționare de până la 1000 de metri, în timp ce o reducere a puterii de 5% per 1000 de metri este necesară între 1000 și 4000 de metri. VW3A46127 este conform cu numeroase standarde internaționale, precum IEC 61000-2-2, recomandarea tehnică G5/4, IEC 61000-3-4, IEC 61000-3-12, IEC 61000-2-4 și IEC 61000-3-2, sporind și mai mult fiabilitatea produsului și aplicabilitatea universală în diverse medii industriale.
Schneider Electric Altivar 71 - VW3A46127 - accesoriu convertor de frecvență, filtru pasiv, 60 A, 400 V, 50 Hz, Date tehnice pentru convertoarele de frecvență Process 600/900
Caracteristici principale
Tipul produsului sau al componentei: Filtru pasiv
Aplicație specifică produsului: Reducerea armonicelor de curent
Compatibilitate
Seriile compatibile: Altivar 61, Altivar 71, Altivar Process ATV600, Altivar Process ATV900
Caracteristici electrice
Tensiune nominală de alimentare: 400 V +/- 10%
Frecvență de alimentare: 50 Hz +/- 2%
Curent nominal: 58 A intrare, 60 A ieșire
Număr de faze de rețea: 3 faze
THDI (distorsiune armonică totală): 5-10% pentru diferite tipuri de convertoare de frecvență
Curent maxim: 1,5 x curent nominal (durată = 60 s)
Eficiență: 98 %
Pierdere de căldură: 574 W
Cos phi: 1 (la 150% curent de linie), 0,85 (la 75% curent de linie), 0,99 (la 100% curent de linie) Conexiuni Conexiune electrică: terminal A, B, capacitate de conectare: 2,5 mm² X1-1...X2-3, capacitate de conectare: 2,5...50 mm²
Caracteristici fizice
Clasa de izolație electrică: Clasa F
Greutate netă: 76 kg
Condiții de mediu
Grad de protecție IP: IP20, IP55 (când este instalat în dulap)
Rezistență la vibrații: 2 mm vârf-vârf (f= 5...13,2 Hz) conform IEC 60068-2-6
0,7 gn (f= 13,2...150 Hz) conform IEC 60068-2-6
Umiditate relativă: 5...85 % fără condens
Temperatura ambiantă în timpul funcționării: 45...60 °C (cu o reducere de 3 % per °C)
5...45 °C (fără reducere) Temperatura ambiantă în timpul depozitării: -25...55 °C depozitat în ambalajul original
-25...65 °C în timpul transportului
Altitudine de funcționare: <= 1000 m fără reducere
> 1000...4000 m cu reducere (5 % la 1000 m)
Standarde
IEC 61000-2-2, recomandare tehnică G5/4, IEC 61000-3-4, IEC 61000-3-12, IEC 61000-2-4, IEC 61000-3-2
Dimensiuni
Dimensiuni în mm:
A: 333, B: 330, C: 577, D: 623,6, E1: 156,5, E2: 240, E3: 156,5, F: 353, G: 378, H: 490
Dimensiuni în inci:
A: 13,11, B: 12,99, C: 22,72, D: 24,55, E1: 6,16, E2: 9,45, E3: 6,16, F: 13,90, G: 14,88, H: 19,29
Recomandări de instalare
Se recomandă numai instalarea verticală
