Filtrul pasiv Schneider Electric VW3A46133 este un produs industrial de înaltă calitate, 400 V, 50 Hz, special conceput pentru sistemele de convertizoare de frecvență, pentru a reduce curenții armonici. Această soluție profesională îmbunătățește semnificativ calitatea rețelei electrice, respectând în același timp cele mai stricte standarde și cerințe industriale. Modelul VW3A46133 este pe deplin compatibil cu o gamă largă de convertoare de frecvență Schneider Electric, inclusiv seriile Altivar 61, Altivar 71, Altivar Process ATV600 și Altivar Process ATV900. Este deosebit de potrivit pentru motoarele de putere mai mare: 132 kW/200 CP pentru seriile Altivar 61H și 71H și 90 kW/125 CP pentru modelele montate pe perete ATV630/ATV650/ATV930/ATV950. După instalare, reduce distorsiunea armonică totală (THDI) la 5% în toate cazurile, ceea ce reprezintă o valoare remarcabilă într-un mediu industrial. Parametrii tehnici ai dispozitivului sunt impresionanți: oferă un curent de ieșire de 225 A la un curent nominal de intrare de 217 A, funcționează la o eficiență excelentă de 98% și produce doar 1194 W pierderi de căldură. Factorul de putere (cos phi) variază de la 0,85 la 1,0 în funcție de sarcină, permițând un consum optim de energie. Filtrul poate suporta până la 1,5 ori curentul nominal timp de 60 de secunde, oferind flexibilitate suplimentară în diverse aplicații. Conexiunea electrică poate fi realizată cu fire de 2,5 mm² pe terminalele A și B și cu fire de 25 până la 300 mm² pe terminalele X1-1 până la X2-3. VW3A46133 este extrem de flexibil în ceea ce privește condițiile de mediu: poate fi utilizat la sarcină maximă între 5 și 45 °C și între 45 și 60 °C cu o reducere a curentului de 3% per °C. Oferă protecție de bază IP20 și poate atinge protecție IP55 într-o carcasă încorporată. Rezistă la vibrații cuprinse între 2 mm vârf-vârf în intervalul 5-13,2 Hz și 0,7 gn vibrații în intervalul 13,2-150 Hz, în conformitate cu IEC 60068-2-6. În ceea ce privește umiditatea relativă, poate fi utilizat între 5-85% fără condens. În ceea ce privește altitudinea, poate fi utilizat până la 1000 de metri fără reducerea curentului, iar între 1000 și 4000 de metri, este necesară o reducere a curentului de 5% pentru fiecare 1000 de metri. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 61000-3-12, IEC 61000-2-4, IEC 61000-3-4, IEC 61000-3-2, IEC 61000-2-2 și recomandarea tehnică G5/4.

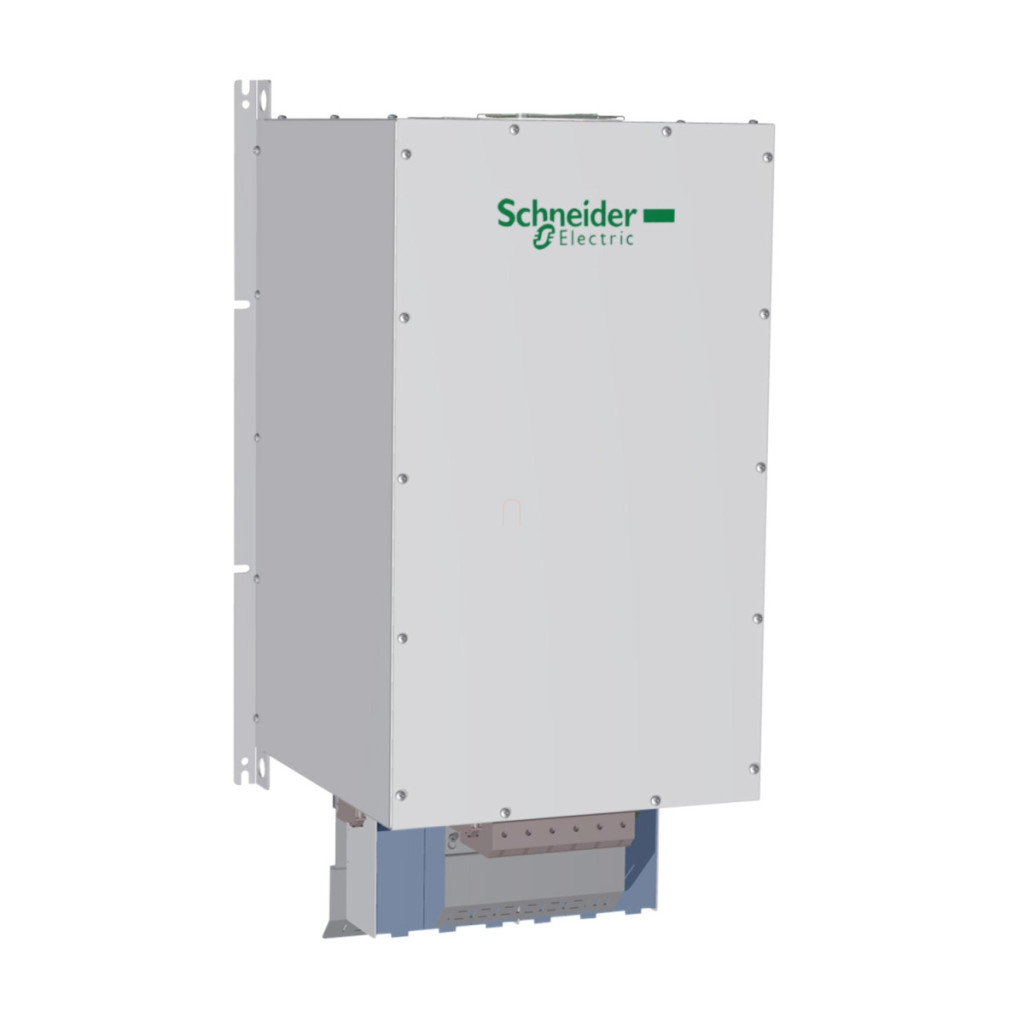

Schneider Electric Altivar 71 - VW3A46133 - accesoriu convertizor de frecvență, filtru pasiv, 225 A, 400 V, 50 Hz, Date tehnice pentru convertoarele de frecvență Process 600/900
Specificații generale
Tipul produsului: Filtru pasiv
Aplicație: Reducerea curentului armonic
Compatibilitate: Altivar 61, Altivar Process ATV600, Altivar Process ATV900, Altivar 71
Parametri electrici
Tensiune nominală de alimentare: 400 V +/- 10%
Frecvență de alimentare: 50 Hz +/- 2%
Curent nominal: 217 A (intrare), 225 A (ieșire)
Număr de faze de rețea: 3 faze
THDI: 5% cu toate convertizoarele de frecvență compatibile
Curent maxim: 1,5 x curentul nominal (durată = 60 s)
Eficiență: 98%
Pierdere de căldură: 1194 W
Factor de putere (cos phi): 1 (150% curent de linie), 0,85 (75% curent de linie), 0,99 (100% curent de linie)
Conexiune electrică: Terminal A, B, capacitate de conectare: 2,5 mm²; terminal X1-1...X2-3, capacitate de conectare: 25...300 mm²
Clasa de izolație electrică: Clasa F
Caracteristici fizice
Greutate netă: 172 kg
Grad de protecție IP: IP20, IP55 (când este instalat în dulap)
Rezistență la vibrații: 2 mm vârf-vârf (f= 5...13,2 Hz) conform IEC 60068-2-6, 0,7 gn (f= 13,2...150 Hz) conform IEC 60068-2-6
Parametri de mediu
Umiditate relativă: 5...85 % fără condensare
Temperatura ambiantă de funcționare: 45...60 °C (cu o reducere de 3 % per °C), 5...45 °C (fără reducere)
Temperatura ambiantă de depozitare: -25...55 °C depozitat în ambalajul original, -25...65 °C în timpul transportului
Altitudine de funcționare: <= 1000 m fără reducere, > 1000...4000 m cu o reducere de 5% la fiecare 1000 m
Standarde
IEC 61000-3-12, IEC 61000-2-4, IEC 61000-3-4, IEC 61000-3-2, IEC 61000-2-2, recomandare tehnică G5/4
Dimensiuni
Dimensiuni (mm): A: 448,5, B: 420, C: 800, D: 900,06, E1: 240, E2: 300, E3: 240, F: 443, G: 468, H: 713
Dimensiuni (inci): A: 17,66, B: 16,54, C: 31,50, D: 35,43, E1: 9,45, E2: 11,81, E3: 9,45, F: 17,44, G: 18,43, H: 28,07
Recomandări de instalare
Este permisă numai instalarea verticală.
