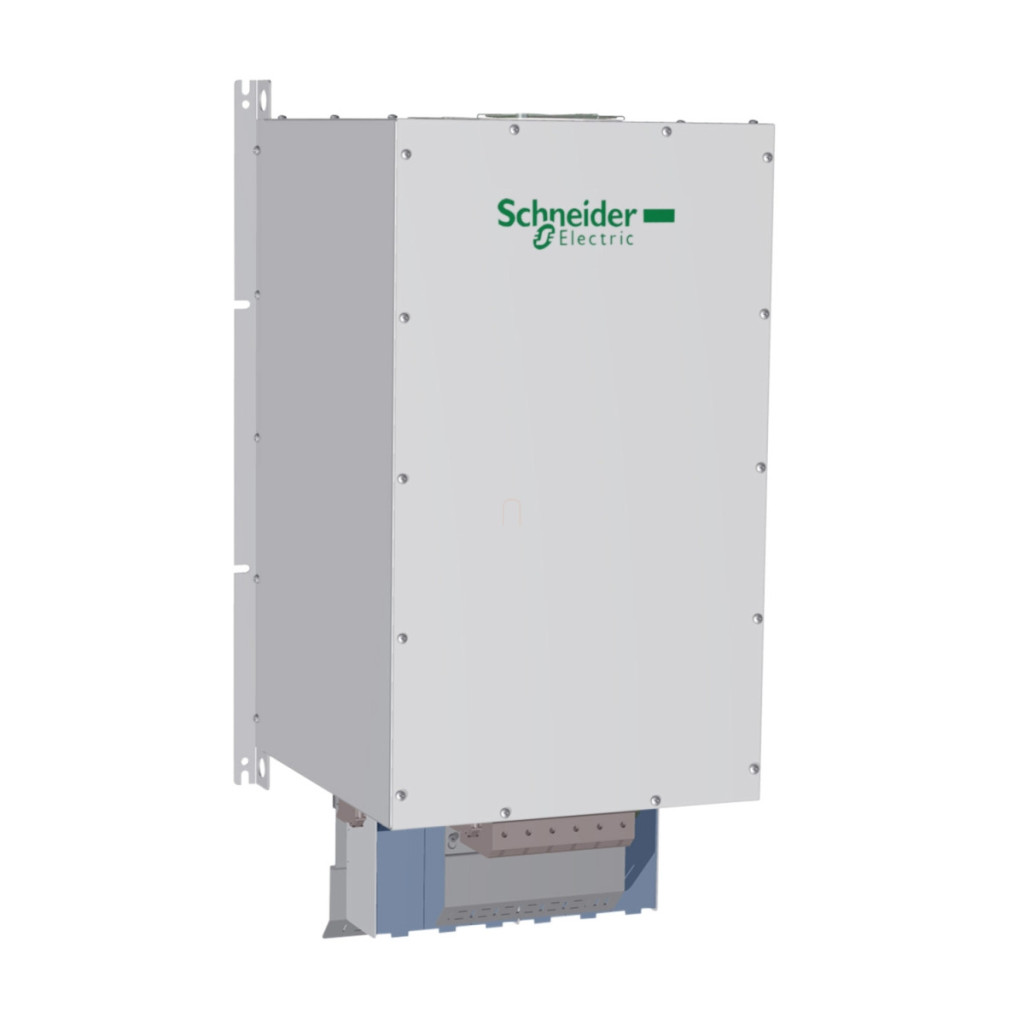

Filtrul pasiv Schneider Electric VW3A46134 este un produs de înaltă calitate, conceput special pentru a reduce emisiile de curent armonic provenite de la convertoarele de frecvență. Acest dispozitiv, cu un curent nominal de ieșire de 262 A și optimizat pentru sisteme de 400 V, 50 Hz, este soluția perfectă pentru inginerii electricieni industriali și integratorii de sisteme care doresc să minimizeze interferențele din rețea. Modelul VW3A46134 este compatibil cu multe produse din familia Schneider Electric Altivar, inclusiv Altivar 61, Altivar 71 și Altivar Process ATV600 și ATV900. Filtrul este deosebit de eficient în următoarele combinații: un singur filtru este suficient pentru motoarele ATV630 și ATV930 montate pe perete de 110 kW/150 CP, în timp ce pentru motoarele ATV61H, ATV71H și ATV61Q de 280 kW/450 CP sunt necesare două filtre VW3A46134. Această flexibilitate permite inginerilor de sistem să găsească soluția optimă pentru aplicații cu cerințe de putere diferite. Filtrul pasiv VW3A46134 are parametri tehnici remarcabili. Distorsiunea armonică totală (THDI) este de numai 5%, ceea ce duce la o alimentare extrem de curată. Filtrul are o eficiență de 98%, ceea ce minimizează pierderile de energie în sistem. Factorul de putere al produsului (cos phi) este de 0,99 la un curent de linie de 100%, 0,85 la o sarcină de 75% și 1,0 la o sarcină de 150%, oferind caracteristici electrice excelente chiar și în condiții de sarcină variabilă. Curentul maxim poate fi de 1,5 ori curentul nominal timp de 60 de secunde, ceea ce oferă o flexibilitate adecvată chiar și în cazul suprasolicitării temporare. Generarea de căldură este de 1288 W, care este gestionată prin ventilarea adecvată a carcasei dispozitivului. Filtrul VW3A46134 are un grad de protecție IP20, dar protecția IP55 este disponibilă și atunci când este instalat într-un dulap închis. Produsul aparține clasei de izolație F și este rezistent la vibrații cuprinse între 2 mm vârf la vârf în intervalul 5-13,2 Hz și 0,7 gn vibrații în intervalul 13,2-150 Hz, în conformitate cu IEC 60068-2-6. Temperatura ambiantă de funcționare optimă este între 5 și 45 °C, dar poate fi utilizat și între 45 și 60 °C, cu o reducere a curentului de 3% pe grad. Filtrul funcționează în mod fiabil în diverse condiții de instalare: până la o altitudine de 1000 de metri deasupra nivelului mării fără reducerea curentului și între 1000 și 4000 de metri cu o reducere de 5% la fiecare 1000 de metri. Filtrul pasiv VW3A46134 poate fi instalat numai vertical, iar dimensiunile sale precise permit o planificare exactă: 448,5 x 420 x 800 mm (lățime x adâncime x înălțime). Conexiunea electrică se realizează prin conectori A și B cu o capacitate de 2,5 mm², precum și prin conectori X1-1...X2-3 cu o capacitate de 25...300 mm². Produsul este conform cu numeroase standarde internaționale, inclusiv cu prevederile relevante din seria IEC 61000 și recomandarea tehnică G5/4, ceea ce garantează compatibilitatea și calitatea globală într-o mare varietate de medii industriale.
Schneider Electric Altivar 71 - VW3A46134 - accesoriu convertor de frecvență, filtru pasiv, 262A, 400V, 50Hz, Date tehnice pentru convertoarele de frecvență Process 600/900
Caracteristici generale
Tipul produsului sau al componentei: Filtru pasiv
Aplicație specifică produsului: Reducerea curentului armonic
Compatibilitate
Familii de produse compatibile: Altivar 61, Altivar Process ATV600, Altivar 71, Altivar Process ATV900
Caracteristici electrice
Tensiune nominală de alimentare: 400 V +/- 10%
Frecvență de alimentare: 50 Hz +/- 2 %
Curent nominal: 252 A intrare, 262 A ieșire
Număr de faze de rețea: 3 faze
THDI (Distorsiune armonică totală): 5% când se utilizează cu convertoare de frecvență
Curent maxim: de 1,5 ori curentul nominal (durată = 60 secunde)
Eficiență: 98%
Generare de căldură: 1288 W
Factor de putere (cos phi): 1 (la 150% curent de linie), 0,85 (la 75% curent de linie), 0,99 (la 100% curent de linie)
Conexiune electrică: Conector A, B, capacitate: 2,5 mm²; conector X1-1...conector X2-3, capacitate: 25...300 mm²
Clasa de izolație: Clasa F
Condiții de mediu
Grad de protecție IP: IP20, IP55 (când este instalat în dulap)
Rezistență la vibrații: 2 mm vârf-la-vârf (f= 5…13,2 Hz) conform IEC 60068-2-6, 0,7 gn (f= 13,2…150 Hz) conform IEC 60068-2-6
Umiditate relativă: 5…85 % fără condens
Temperatura ambiantă de funcționare: 45…60 °C (3% reducere a puterii per °C), 5…45 °C (fără reducere a puterii)
Temperatura de depozitare: -25…55 °C (în ambalajul original), -25…65 °C (în timpul transportului)
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...4000 m cu reducere de 5% la fiecare 1000 de metri
Standarde
Recomandare tehnică G5/4, IEC 61000-2-2, IEC 61000-3-4, IEC 61000-3-2, IEC 61000-2-4, IEC 61000-3-12
Caracteristici fizice
Greutate netă: 206 kg
Dimensiuni (mm): A: 448,5, B: 420, C: 800, D: 900,06, E1: 240, E2: 300, E3: 240, F: 443, G: 468, H: 713
Direcție de instalare: Numai instalare verticală
Aplicații recomandate
Cantitate per unitate:
1 filtru per unitate pentru versiunea ATV630 montată pe perete, motor: 110 kW/150 CP
1 filtru per unitate pentru versiunea ATV930 montată pe perete, motor: 110 kW/150 CP
2 filtre per unitate pentru motorul ATV61H: 280 kW/450 CP
2 filtre per unitate pentru motorul ATV71H: 280 kW/450 CP
2 filtre per unitate pentru motorul ATV61Q: 280 kW/450 CP
