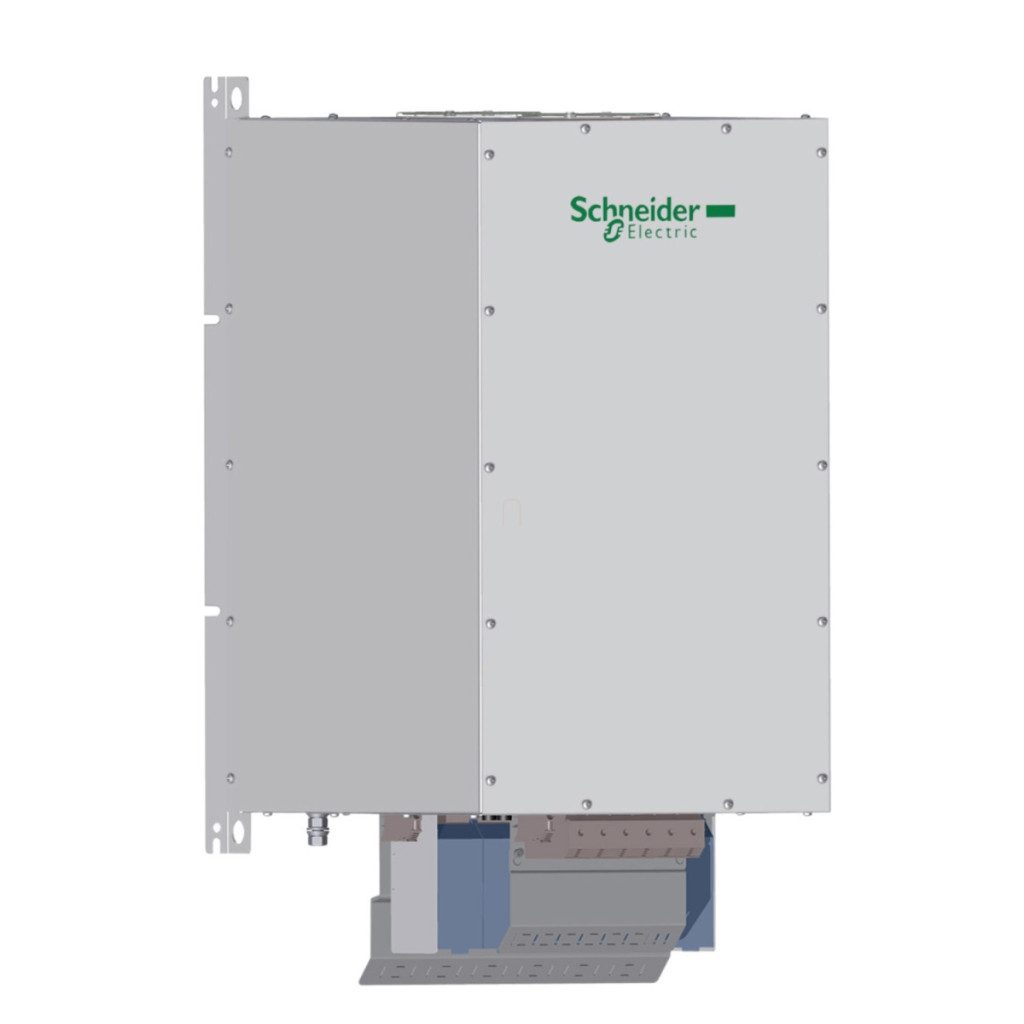

Schneider Electric VW3A46174 este un filtru pasiv complex, special conceput pentru convertoarele de frecvență din seriile Altivar 61 și Altivar 71, pentru a reduce curenții armonici. Această unitate de filtrare de înaltă performanță îmbunătățește semnificativ calitatea rețelei electrice prin reducerea distorsiunii armonice (THDI) la doar 5%, ceea ce reprezintă o valoare remarcabilă într-un mediu industrial. Modelul VW3A46174 este special conceput pentru o tensiune nominală de 480 V ±10% și o frecvență de rețea de 60 Hz ±2%. Filtrul are un curent nominal de intrare de 355 A și un curent nominal de ieșire de 369 A, fiind ideal pentru convertoarele de frecvență utilizate pentru acționarea motoarelor de mare putere. Este recomandat în special pentru convertoarele de frecvență de mare putere din seriile Altivar 61H și 71H, unde poate fi utilizat în mod eficient chiar și cu motoare cu o putere nominală de până la 560 kW/800 CP. În funcție de aplicație, pot fi necesare până la 3 astfel de unități de filtrare pentru un singur convertor, pentru a obține o compensare armonică adecvată. Una dintre caracteristicile tehnice remarcabile ale dispozitivului este eficiența sa de 98%, care permite o funcționare extrem de economică. La sarcină maximă, pierderea de căldură este de 1406 W. Valoarea factorului de putere (cos phi) depinde de sarcină: 0,99 la 100% curent de linie, 0,85 la 75% curent de linie și 1,0 la 150% curent de linie, ceea ce asigură o eficiență energetică excelentă în diverse condiții de funcționare. Filtrul poate suporta până la 1,5 ori curentul nominal pentru o perioadă scurtă (maximum 60 de secunde), asigurând stabilitate chiar și în timpul suprasolicitărilor temporare. Filtrul pasiv VW3A46174 are un design robust și este disponibil cu două tipuri de conectori electrici: terminale A și B pentru cabluri cu secțiune transversală de 2,5 mm² și terminale X1-1...X2-3 pentru cabluri de 25...300 mm². Acesta aparține clasei de izolație F, care asigură o rezistență ridicată la temperaturi. Nivelul standard de protecție este IP20, dar protecția IP55 este disponibilă și ca opțiune atunci când este instalat într-o carcasă adecvată. Greutatea netă a filtrului este de 229 kg, ceea ce indică designul său robust, industrial. Dispozitivul poate fi instalat numai în poziție verticală și trebuie lăsată o distanță minimă de 150 mm în jurul său în toate direcțiile pentru a asigura o ventilație adecvată. Intervalul de temperatură de funcționare este de 5...45 °C fără reducerea sarcinii, în timp ce între 45...60 °C este necesară o reducere a sarcinii de 3% pentru fiecare grad. În ceea ce privește umiditatea relativă, poate fi utilizat între 5...85% fără condens. Modelul VW3A46174 poate fi utilizat la sarcină maximă până la o altitudine de 1000 de metri deasupra nivelului mării, peste care este necesară o reducere a curentului de 5% pentru fiecare 1000 de metri, până la o altitudine maximă de 4000 de metri. Filtrul pasiv Schneider Electric VW3A46174 este conform cu cele mai stricte standarde internaționale, inclusiv IEC 61000-2-4, IEC 61000-3-4, recomandarea tehnică G5/4, IEC 61000-3-12, IEC 61000-2-2 și IEC 61000-3-2. Datele tehnice detaliate ale dispozitivului includ, de asemenea, dimensiunile exacte în milimetri: 510 mm lățime, 420 mm adâncime, 800 mm înălțime și o înălțime totală de 900,06 mm pentru întregul dispozitiv. Desenele de instalare și schemele de cablare sunt furnizate în detaliu în documentația produsului, care vă va ajuta la conectarea și punerea în funcțiune profesională.
Schneider Electric Altivar 71 - VW3A46174 - accesoriu convertor de frecvență, filtru pasiv, 369A, 460V, 60Hz, Date tehnice pentru convertoarele de frecvență Process 600/900
Caracteristici principale ale produsului
Tipul produsului: Filtru pasiv
Aplicație specifică: Reducerea armonicelor de putere
Seriile compatibile: Altivar 61, Altivar 71
Caracteristici electrice
Tensiune nominală de alimentare: 480 V +/- 10 %
Frecvență de alimentare: 60 Hz +/- 2 %
Curent nominal de intrare: 355 A
Curent nominal de ieșire: 369 A Număr de faze de rețea: 3 faze Curent maxim: 1,5 x curent nominal (durată = 60 s) Eficiență: 98%
Pierdere de căldură: 1406 W
Factor de putere (cos phi): 1 (la 150% curent de linie), 0,85 (la 75% curent de linie), 0,99 (la 100% curent de linie)
Distorsiune armonică (THDI): 5%
Cantitate per unitate de acționare
3 filtre per unitate de acționare: Motor ATV61H: 560 kW/800 CP, motor ATV61Q: 560 kW/800 CP
2 filtre per unitate: Motor ATV71H: 250 kW/400 CP
1 filtru per unitate: Motor ATV61H: 220 kW/350 CP, motor ATV71H: 200 kW/300 CP, motor ATV61Q: 200 kW/300 CP, motor ATV61Q: 220 kW/350 CP, motor ATV71Q: 200 kW/300 CP, Motor ATV71Q: 220 kW/350 CP
Conexiuni
Conexiune electrică: terminal A, B, capacitate de conectare: 2,5 mm²
Terminal X1-1...X2-3, capacitate de conectare: 25...300 mm²
Caracteristici fizice
Clasa de izolație electrică: Clasa F
Greutate netă: 229 kg
Condiții de mediu
Grad de protecție IP: IP20, IP55 (când este instalat în carcasă)
Rezistență la vibrații: 2 mm vârf-la-vârf (f= 5...13,2 Hz) conform IEC 60068-2-6, 0,7 gn (f= 13,2...150 Hz) conform IEC 60068-2-6
Umiditate relativă: 5...85 % fără condens
Temperatura ambiantă în timpul funcționării: 45...60 °C (3 % reducere per °C), 5...45 °C (fără reducere a puterii nominale)
Temperatura ambiantă în timpul depozitării: -25...55 °C depozitat în ambalajul original, -25...65 °C în timpul transportului
Altitudine de funcționare: <= 1000 m fără reducere a puterii nominale, > 1000...4000 m cu reducere de 5% la fiecare 1000 de metri
Standarde
IEC 61000-2-4, IEC 61000-3-4, recomandare tehnică G5/4, IEC 61000-3-12, IEC 61000-2-2, IEC 61000-3-2
Dimensiuni
Lățime (A): 510 mm / 20,00 in
Adâncime (B): 420 mm / 16,54 in Înălțime (C): 800 mm / 31,50 in Înălțime totală (D): 900,06 mm / 35,43 in
Recomandări de instalare
Este permisă numai instalarea verticală
Distanța minimă pe toate laturile: 150 mm / 5,88 in
