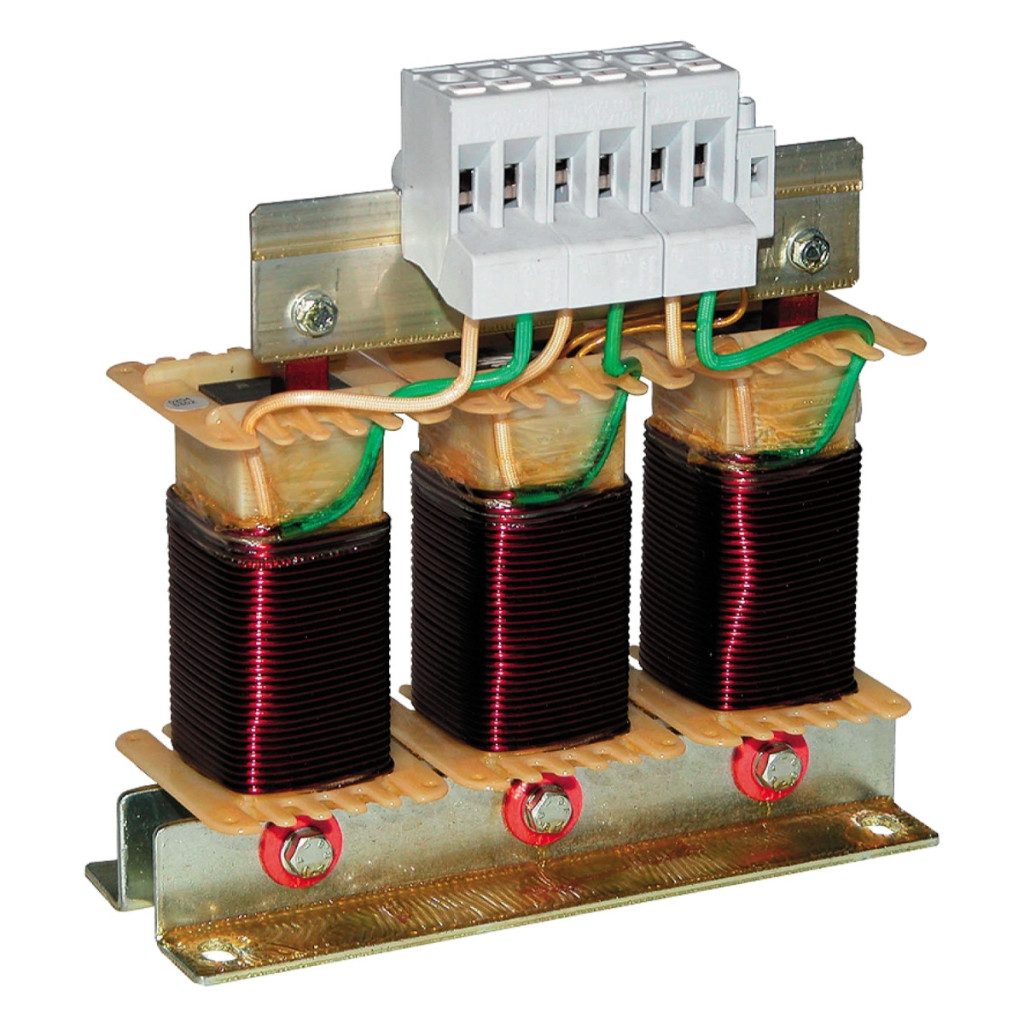

Bobina de șoc pentru motor Schneider Electric VW3A5103 este o soluție profesională pentru acționări cu viteză variabilă cu un curent nominal de 90 A. Această bobină de șoc pentru motor a fost special concepută pentru gama de produse Altivar, inclusiv seriile Altivar 212, 61, 71, Altivar Process ATV600 și ATV900, asigurând o compatibilitate largă cu diversele convertoare de frecvență ale producătorului. VW3A5103 funcționează ca un filtru de ieșire, reducând în mod eficient zgomotul electric și vârfurile de tensiune generate de convertoarele de frecvență. Dispozitivul oferă protecție maximă pentru motoare, în special în cazul cablurilor mai lungi, unde valorile dv/dt pot fi o problemă. Conform specificațiilor, produsul oferă o valoare maximă dv/dt de 500 V/µs la 400 V, 750 V/µs la 500 V și 1000 V/µs la 690 V. Acest lucru prelungește semnificativ durata de viață a motoarelor și reduce interferențele electromagnetice în sistem. Bobina de șoc a motorului este extrem de flexibilă în ceea ce privește utilizarea cu motoare de diferite niveluri de putere și tensiune. De asemenea, are parametri remarcabili în ceea ce privește lungimea maximă a cablului motorului: de exemplu, 300 m de cablu ecranat sau neecranat pentru motoare cu o putere nominală de 2,2-7,5 kW în intervalul de tensiune 200-240 V. De asemenea, oferă valori impresionante pentru niveluri mai ridicate de putere și tensiune, de exemplu, permite utilizarea unui cablu ecranat de 65 m pentru motoare cu o putere de 2,2-30 kW în intervalul de tensiune 500-690 V. Specificațiile detaliate includ toate lungimile de cablu acceptate la diferite niveluri de putere și tensiune, atât pentru cablurile ecranate, cât și pentru cele neecranate. VW3A5103 este conectat cu fire goale cu diametrul de 9 mm, care asigură o capacitate adecvată de transport al curentului la un curent nominal de 90 A. Produsul are o disipare termică de 350 W și o frecvență maximă de ieșire de 100 Hz. Sistemul de protecție termică încorporat dispune de un comutator controlat de temperatură care se declanșează la 125 °C pentru <250 V c.a., <0,5 A, asigurând o funcționare sigură chiar și în condiții extreme. În ceea ce privește condițiile de mediu, produsul poate fi utilizat într-un interval de temperatură de funcționare de la -10 °C la 50 °C, în timp ce temperatura de depozitare poate fi între -25 °C și 70 °C. Are un grad de protecție IP00 ca standard, dar protecția IP20 poate fi obținută cu kiturile de accesorii VW3A9612,613. Greutatea netă a bobinei de șoc este de 10 kg, iar dimensiunile sale sunt cele indicate în desenele atașate. Dimensiunile fizice ale produsului sunt specificate cu precizie în documentație, facilitând astfel proiectarea unui loc de instalare adecvat.
Date tehnice bobină de șoc motor Schneider Electric VW3A5103
Caracteristici generale
Tip produs: Bobină de șoc motor
Compatibilitate: Altivar 212, Altivar 61, Altivar 71, Altivar Process ATV600, Altivar Process ATV900
Aplicație: Filtru de ieșire
Curent nominal: 90 A
Caracteristici electrice
Conexiune electrică: Fire goale, diametru 9 mm
dv/dt maxim: 500 V/µs (la 400 V), 750 V/µs (la 500 V), 1000 V/µs (la 690 V)
Pierdere de căldură: 350 W
Frecvență maximă de ieșire a unității: 100 Hz
Tip de protecție: Comutator cu control al temperaturii, temperatură de întrerupere: 125 °C <250 V c.a., <0,5 A
Lungime maximă a cablului motorului
200...240 V, 2,2...7,5 kW: 300 m cablu ecranat, 300 m cablu neecranat
200...240 V, 11...22 kW: 150 m cablu ecranat, 300 m cablu neecranat
380...480 V, 0,75...18,5 kW: 160 m cablu ecranat, 200 m cablu neecranat
380...480 V, 22...30 kW: 140 m cablu ecranat, 170 m cablu neecranat
500...600 V, 2,2...7,5 kW: 75 m cablu ecranat, 150 m cablu neecranat
500...690 V, 2,2...30 kW: 65 m cablu ecranat, 100 m cablu neecranat
500...690 V, 2,2...7,5 kW (2): 150 m cablu ecranat, 250 m cablu neecranat
500...690 V, 2,2...30 kW (2): 100 m cablu ecranat, 150 m cablu neecranat
380...480 V, 37 kW: 97 m cablu ecranat, 166 m cablu neecranat
Caracteristici de mediu
Grad de protecție IP: IP00 (IP20 cu kiturile VW3A9612,613)
Temperatura ambiantă de funcționare: -10...50 °C
Temperatură ambiantă de depozitare: -25...70 °C
Caracteristici fizice
Greutate netă: 10 kg
Dimensiuni ambalaj: 28 cm × 26,5 cm × 28 cm (înălțime × lățime × lungime)
