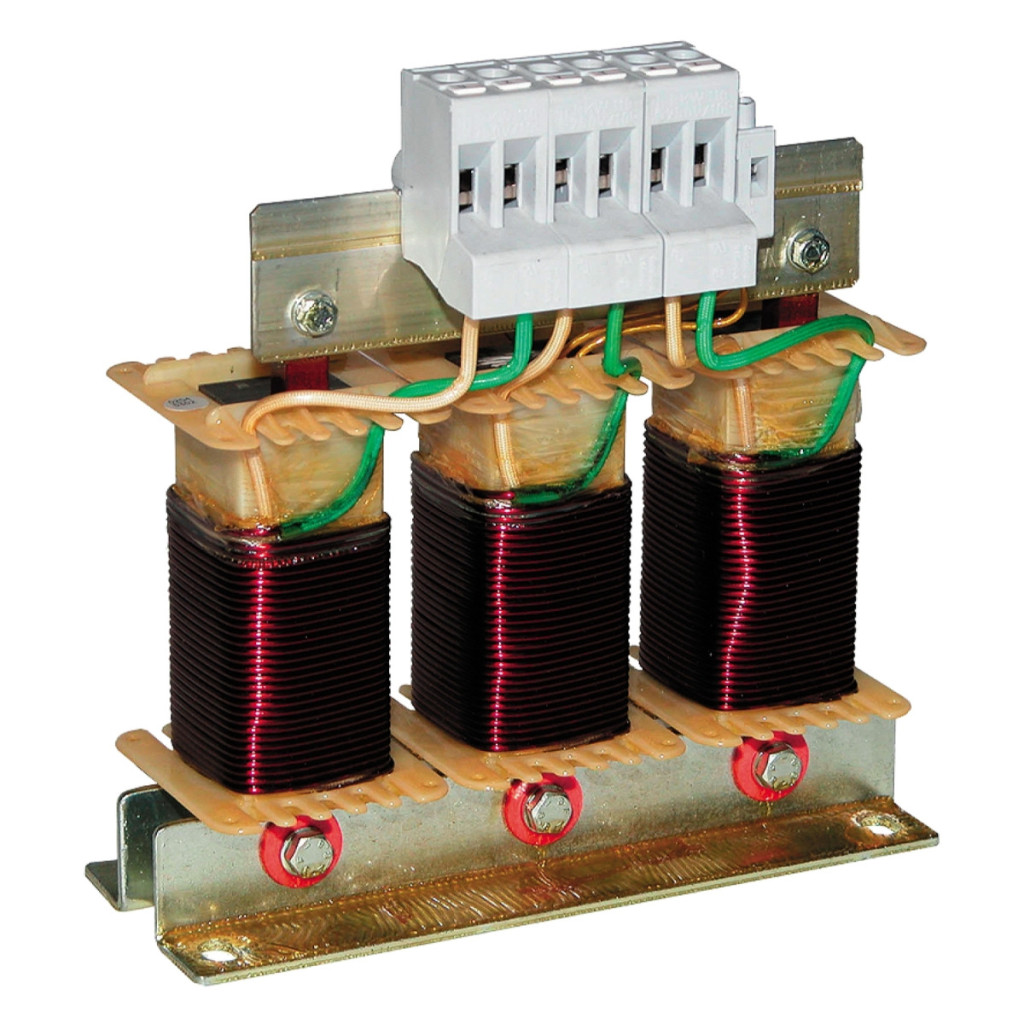

Bobina de șoc pentru motor Schneider Electric VW3A5104 oferă o soluție profesională pentru optimizarea puterii de ieșire a diverselor convertoare de frecvență Altivar. Acest set de trei componente cu un curent nominal de 215 A funcționează ca un filtru de ieșire, îmbunătățind semnificativ calitatea și protecția conexiunii dintre motor și convertizorul de frecvență. Bobina de șoc VW3A5104 este compatibilă cu o serie de familii de produse Altivar, inclusiv Altivar 61, Altivar 71, Altivar 61Q, Altivar 71Q, Altivar 212, Altivar Process ATV600 și Altivar Process ATV900. Această versatilitate vă permite să o utilizați într-o varietate de aplicații industriale, de la sisteme de mică putere la acționări de mare putere. Funcția principală a dispozitivului este de a acționa ca un filtru de ieșire, care reduce vârfurile de tensiune și dv/dt (rata de schimbare a tensiunii), prelungind durata de viață a motorului și îmbunătățind fiabilitatea sistemului. Din punct de vedere tehnic, VW3A5104 are parametri impresionanți. Cu un curent nominal de 215 A, bobina de șoc limitează eficient dv/dt la 500 V/µs în sistemele de 400 V, 750 V/µs în sistemele de 500 V și 1000 V/µs în aplicațiile de 690 V. Acest lucru este deosebit de important pentru protejarea izolației motorului și eliminarea problemelor asociate cablurilor lungi ale motorului. Produsul are o frecvență maximă de ieșire de 100 Hz, ceea ce permite o gamă largă de aplicații. Utilizarea unei bobine de șoc poate crește semnificativ lungimea admisibilă a cablului motorului, care poate fi de până la 150-400 metri pentru cablurile ecranate și 250-400 metri pentru cablurile neecranate, în funcție de sistem. VW3A5104 este recomandat în special pentru utilizarea în medii în care lungimea cablului dintre motor și convertorul de frecvență depășește valoarea standard recomandată de producător, în care există un zgomot electronic crescut sau în care protecția izolației motorului este de o importanță capitală.
Date tehnice bobină de șoc motor Schneider Electric VW3A5104
Date generale
Tip produs: Bobină de șoc motor
Compatibilitate: Altivar 61Q, Altivar 71Q, Altivar 212, Altivar 71, Altivar Process ATV600, Altivar Process ATV900, Altivar 61
Aplicație specială: Filtru de ieșire
Curent nominal: 215 A
Cantitate necesară: 3 buc.Conector membru M10
Caracteristici de performanță
Lungimea maximă a cablului motorului: În funcție de sistem, 150-400 m pentru cablu ecranat, 250-400 m pentru cablu neecranat
dv/dt: 500 V/µs max la 400 V, 750 V/µs max la 500 V, 1000 V/µs max la 690 V
Pierdere de căldură: 430 W
Frecvență maximă de ieșire a acționării: 100 Hz
Parametri de mediu
Temperatura ambiantă de funcționare: -10...50 °C
Greutate netă: 15,5 kg
Grad de protecție IP: IP20 (cu kituri VW3A9612,613), IP00
Temperatură ambiantă de depozitare: -25...70 °C
Dimensiuni
Bobina de șoc este formată din 3 componente
Dimensiuni în mm: a=170, b=250, c=100, G=150, H=75, Ø=9 x 13
Dimensiuni în inci: a=6,69, b=9,84, c=3,94, G=5,91, H=2,95, Ø=0,35 x 0,51
Instrucțiuni de instalare
Produsul poate fi instalat orizontal sau vertical, în conformitate cu recomandările de instalare din fișa tehnică a produsului.
