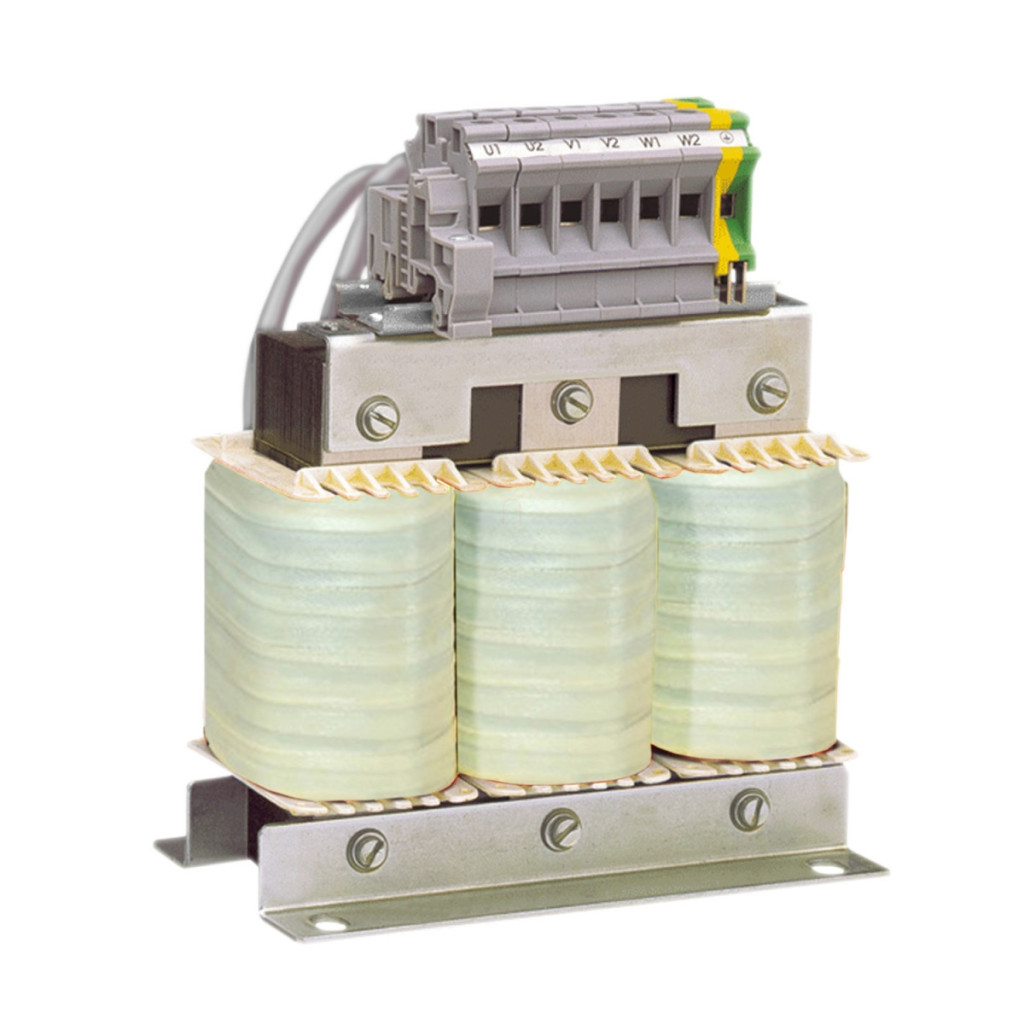

Bobina de șoc pentru motor Schneider Electric VW3A5106 este o componentă extrem de eficientă și fiabilă, concepută special pentru convertoarele de frecvență din seria Altivar. Această bobină de șoc pentru motor, cu un curent nominal de 481 A, este soluția ideală pentru aplicații industriale de mare putere, în care conexiunea dintre motor și convertizorul de frecvență trebuie optimizată. Funcția principală a bobinei de șoc VW3A5106 este de a acționa ca un filtru de ieșire, reducând semnificativ dv/dt (rata de creștere a tensiunii) la bornele motorului. Produsul oferă o valoare maximă de 500 V/μs la 400 V, 750 V/μs la 500 V și 1000 V/μs în sistemele de 690 V. Această caracteristică este extrem de importantă pentru protejarea izolației înfășurărilor motorului și reducerea interferențelor electromagnetice, asigurând astfel o durată de viață mai lungă și o funcționare mai fiabilă a sistemului. Bobina de șoc este compatibilă cu o serie de convertoare de frecvență Altivar, inclusiv seriile Altivar 61, Altivar 71, Altivar Process ATV600, Altivar 61Q, Altivar Process ATV900 și Altivar 71Q. Compatibilitatea specifică este asigurată pentru ATV61HC16N4, ATV61HC22N4, ATV61HC31Y, ATV61HC40Y, ATV61HD90M3X, ATV61QC20N4, ATV61QC25N4, ATV61QC25Y, ATV61QC31Y, ATV71HC16N4, ATV71HC20N4, ATV71HC25N4, ATV71HC25Y, ATV71HC31Y, ATV71QC16N4, ATV71QC20N4, ATV71QC20Y, ATV71QC25Y, precum și ATV630 și ATV930 220 kW, 380...480 V convertoare de frecvență montate pe perete. Pentru instalare sunt necesare trei componente identice ale bobinei de șoc cu conectori TAG (2 x M12). Capacitatea maximă de cablare a motorului bobinei de șoc este impresionantă: se pot utiliza 250 m de cablu ecranat sau 300 m de cablu neecranat cu un motor de 90 kW la 200...240 V, 250 m de cablu ecranat sau 300 m de cablu neecranat pentru motoare de 160...220 kW la 380...480 V și diverse configurații pentru motoare de 250...400 kW la 500...690 V. Intervalul de temperatură de funcționare al bobinei de șoc este de -10...50 °C, iar intervalul de temperatură de depozitare este de -25...70 °C. Produsul are un grad de protecție IP00 ca standard, dar este disponibil și un nivel de protecție IP20 cu kituri suplimentare VW3A9612,613.
Date tehnice bobină de șoc motor Schneider Electric VW3A5106
Caracteristici generale
Tip produs: Bobină de șoc motor
Compatibilitate: Altivar 61, Altivar 71, Altivar Process ATV600, Altivar 61Q, Altivar Process ATV900, Altivar 71Q
Aplicație specifică: Filtru de ieșire
Curent nominal [In]: 481 A
Cantitate necesară: 3
Conexiune electrică: Conector terminal 2 x M12
Date de performanță
Lungimea maximă a cablului motorului:
250 m cablu ecranat P motor 90 kW 200...240 V
300 m cablu neecranat P motor 90 kW 200...240 V
250 m cablu ecranat P motor 160...220 kW 380...480 V 1
300 m cablu neecranat P motor 160...220 kW 380...480 V 1
150 m cablu ecranat P motor 250...400 kW 500...690 V 1
250 m cablu neecranat P motor 250...400 kW 500...690 V 1
250 m cablu ecranat P motor 250...400 kW 500...690 V 2
400 m cablu neecranat P motor 250...400 kW 500...690 V 2
dv/dt: 500 V/µs max la 400 V, 750 V/µs max la 500 V, 1000 V/µs max la 690 V
Pierdere de căldură: 530 W
Frecvență maximă de ieșire a unității: 100 Hz
Condiții de mediu
Temperatura ambiantă de funcționare: -10...50 °C
Temperatura ambiantă de depozitare: -25...70 °C
Grad de protecție IP: IP00 (IP20 cu kiturile VW3A9612,613)
Caracteristici fizice
Greutate netă: 58 kg
Dimensiuni (mm): a=245, b=250, c=200, G=225, H=175, Ø=9x13
