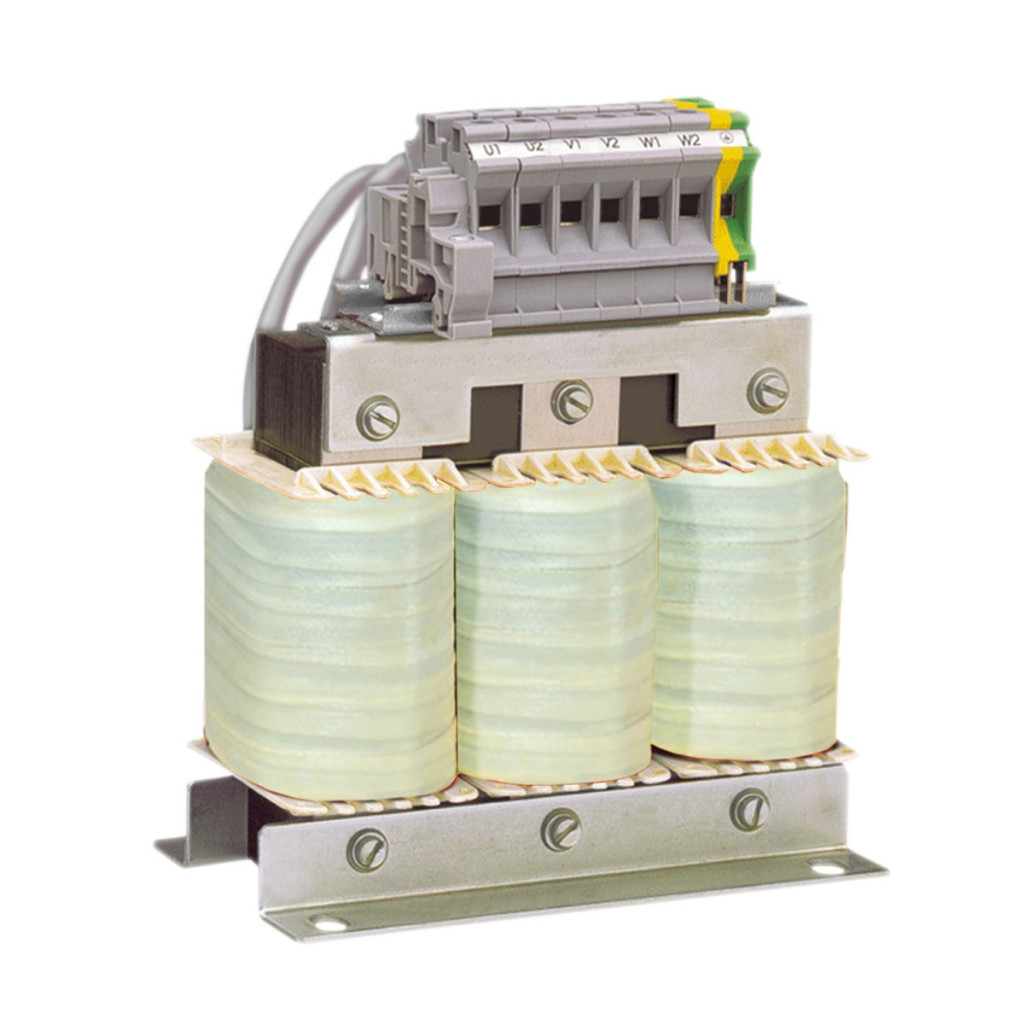

Bobina de șoc a motorului Schneider Electric VW3A5107 este o componentă esențială pentru funcționarea optimă a sistemelor de convertoare de frecvență de mare putere. Acest dispozitiv, cu un curent nominal de 759 A, este proiectat special pentru familiile de produse Altivar, inclusiv seriile Altivar 71, Altivar 61, Altivar 71Q, Altivar 61Q, Altivar Process ATV900 și Altivar Process ATV600. Funcția principală a bobinei de șoc a motorului VW3A5107 este aceea de filtru de ieșire, care contribuie semnificativ la optimizarea conexiunii dintre convertorul de frecvență și motor. Avantajul său remarcabil este evident în cazul cablurilor lungi ale motorului, unde asigură o funcționare eficientă chiar și cu cabluri de până la 200-400 de metri lungime. Distanțele maxime de cablare sunt ajustate la diferite niveluri de putere: pentru motoarele cu o putere de 250-355 kW, se pot utiliza până la 200 de metri de cablu ecranat sau 250 de metri de cablu neecranat într-un sistem de 380-480 V. În timp ce pentru motoarele cu o putere nominală de 400-630 kW într-un sistem de 500-690 V, se pot utiliza cabluri ecranate de până la 250 de metri sau cabluri neecranate de până la 400 de metri cu acest produs. Dispozitivul limitează în mod eficient panta impulsurilor de tensiune (dv/dt) la maximum 500 V/µs la 400 V, 750 V/µs la 500 V și 1000 V/µs la 690 V. Această caracteristică reduce semnificativ solicitarea electrică asupra izolației motorului, mărind durata de viață a acestuia. Utilizarea bobinei de șoc VW3A5107 minimizează distorsiunea armonică și zgomotul de înaltă frecvență în cablurile motorului, rezultând o funcționare mai lină și mai puține probleme EMC. Dispozitivul are o frecvență maximă de ieșire de 100 Hz, fiind ideal pentru majoritatea aplicațiilor industriale. Produsul are un grad de protecție IP00 ca standard, dar protecția IP20 este disponibilă și cu kiturile de accesorii VW3A9612 și VW3A9613. Intervalul de temperatură de funcționare este între -10 °C și +50 °C, iar intervalul de temperatură de depozitare este între -25 °C și +70 °C. Pierderea de căldură a bobinei de șoc este de 598 W. Produsul este format din trei componente și poate fi instalat atât în poziție orizontală, cât și verticală, urmând recomandările de instalare furnizate în documentație. Conexiunea electrică se realizează prin intermediul a două conectori M12. VW3A5107 are o greutate netă de 93 kg. Dimensiunile detaliate pot fi găsite în fișa tehnică a produsului.
Date tehnice bobină de șoc motorizată Schneider Electric VW3A5107
Caracteristici principale
Tip produs: Bobină de șoc motorizată
Compatibilitate: Altivar 71, Altivar Process ATV900, Altivar 61Q, Altivar 61, Altivar 71Q, Altivar Process ATV600
Aplicație specifică: Filtru de ieșire
Curent nominal: 759 A
Cantitate necesară: 3 bucăți
Conexiune electrică: Conector membru 2 x M12
Caracteristici produs
Lungime maximă cablu motor:
- 200 m cablu ecranat P motor 250...355 kW 380...480 V (1)
- 250 m cablu neecranat pentru motoare 250...355 kW 380...480 V (1)
- 150 m cablu ecranat pentru motoare 400...630 kW 500...690 V (1)
- Cablu neecranat de 250 m Motor P 400...630 kW 500...690 V (1)
- Cablu ecranat de 250 m Motor P 400...630 kW 500...690 V (2)
- 400 m cablu neecranat P motor 400...630 kW 500...690 V (2)
dv/dt:- 500 V/µs max la 400 V - 750 V/µs max la 500 V - 1000 V/µs max la 690 V Pierdere de căldură: 598 W
Frecvența maximă de ieșire a motorului: 100 Hz
Temperatura ambiantă de funcționare: -10...50 °C
Condiții de mediu
Grad de protecție IP: IP20 (cu kituri VW3A9612,613), IP00 (standard)
Temperatură de funcționare la depozitare: -25...70 °C
Caracteristici fizice
Greutate netă: 93 kg
Dimensiuni (mm):- a: 320 mm (12,60 in) - b: 250 mm (9,84 in) - c: 220 mm (8,66 in) - G: 275 mm (10,83 in)- H: 200 mm (7,87 in)
- Ø: 9 x 13 mm (0,35 x 0,51 in)
Bobina de șoc este formată din 3 componente
Compatibilitatea produsului
Convertoare de frecvență compatibile: ATV71HC25N4, ATV61HC25N4, ATV61HC31N4, ATV61HC40N4, ATV61HC50Y, ATV61HC63Y, ATV61QC31N4, ATV61QC40N4, ATV61QC40Y, ATV61QC50Y, ATV71HC28N4, ATV71HC31N4, ATV71HC40N4, ATV71HC40Y, ATV71HC50Y, ATV71QC25N4, ATV71QC31N4, ATV71QC31Y, ATV71QC40Y, ATV630 variator de viteză cu montare pe perete - 250 kW, 380...480 V, ATV630 variator de viteză cu montare pe perete - 315 kW, 380...480 V, ATV930 variator de viteză montat pe perete - 250 kW, 380...480 V, ATV930 variator de viteză montat pe perete - 315 kW, 380...480 V
