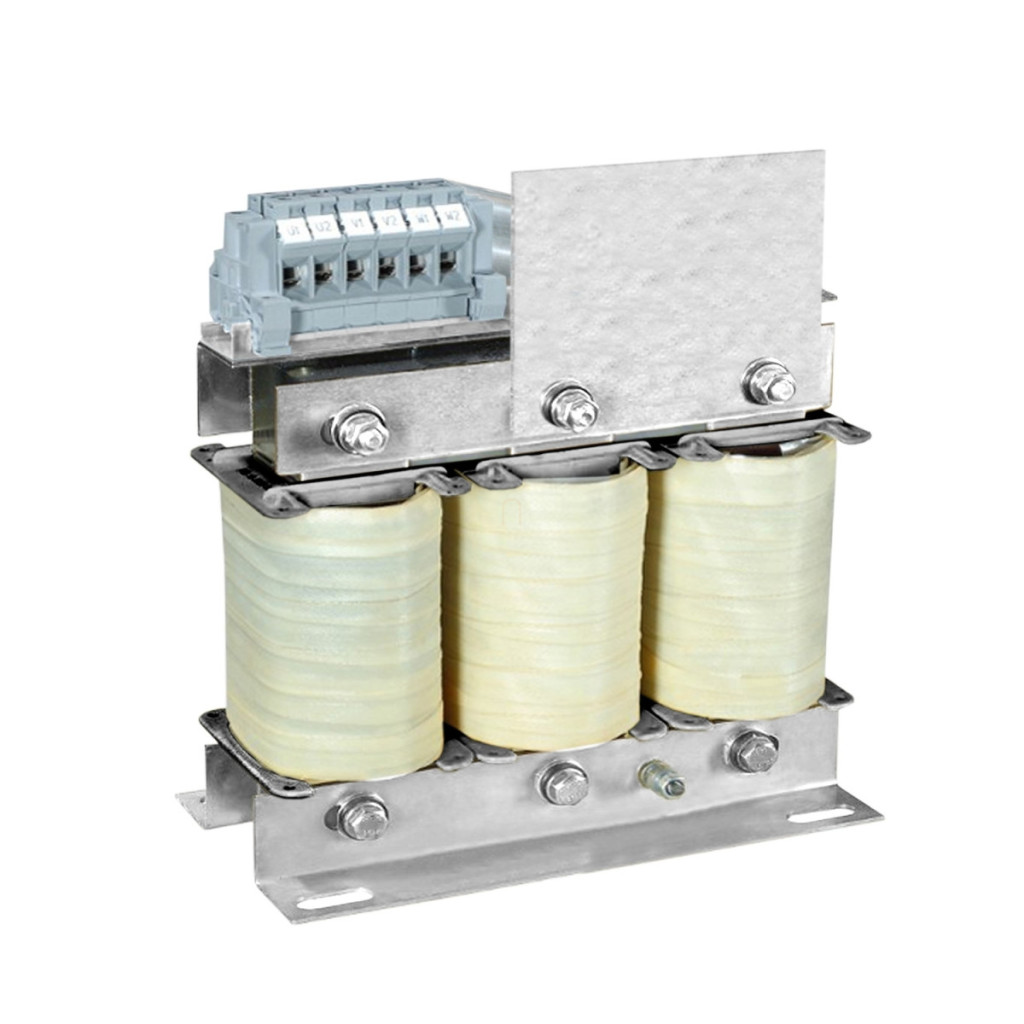

Filtrul sinusoidal Schneider Electric VW3A5209 este un filtru de ieșire de înaltă calitate, conceput special pentru seria de convertoare de frecvență Altivar. Această componentă, cu un curent nominal de 400 amperi, oferă soluția perfectă pentru optimizarea sistemelor de acționare electrică și protejarea motoarelor. Funcția principală a filtrului sinusoidal este de a îmbunătăți semnificativ calitatea semnalului generat de convertoarele de frecvență, reducând distorsiunea armonică și vârfurile de tensiune. Acest lucru protejează motoarele de efectele nocive, le prelungește durata de viață și îmbunătățește fiabilitatea sistemului. Modelul VW3A5209 este deosebit de util pentru cablurile de motor mai lungi, deoarece minimizează căderile de tensiune și reflexiile rezultate din lungimea cablului. Filtrul sinusoidal este compatibil cu o serie de serii Altivar, inclusiv Altivar 61Q, 71Q, 61, 71, precum și cu familiile mai noi de convertoare de frecvență Process ATV600 și ATV900. Mai precis, poate fi utilizat cu ATV61HC22N4, ATV61QC20N4, Modelele ATV61QC25N4, ATV71HC20N4, ATV71HC25N4, ATV71QC20N4, ATV71QC25N4, precum și versiunile ATV630 și ATV930 de 220 kW montate pe perete. Filtrul este optimizat pentru sisteme cu o frecvență de comutație de 4-8 kHz și poate fi utilizat până la o frecvență maximă de ieșire de 100 Hz. În ceea ce privește parametrii tehnici, VW3A5209 are o tensiune maximă admisibilă de 500 V c.a. și o pierdere de căldură de 1900 W la 100 Hz. Conexiunea electrică poate fi realizată cu fire de 11 mm diametru. La sarcina nominală, căderea maximă de tensiune este de 10%, iar dispozitivul poate suporta de 1,5 ori curentul nominal pentru o perioadă scurtă (60 de secunde). Datorită designului său robust, poate rezista la vibrații de până la 1 gn (în intervalul 13-200 Hz) și șocuri de până la 15 gn (pe o durată de 11 ms). Filtrul sinusoidal are un grad de protecție IP00, ceea ce înseamnă că nu este protejat împotriva prafului și a apei, de aceea se recomandă instalarea într-un dulap de comutație închis. Intervalul său de temperatură de funcționare este între -10 °C și +40 °C fără reducere a puterii, în timp ce între 40-50 °C este necesară o reducere a puterii de 1,5% pe grad. Intervalul său de temperatură de depozitare este între -40 °C și +65 °C. Poate fi instalat la altitudini de până la 1000 de metri deasupra nivelului mării cu sarcină nominală și, peste această altitudine, până la 3000 de metri cu o reducere a curentului de 1% la fiecare 100 de metri. Instalarea filtrului sinusoidal VW3A5209 este simplă, dar este important să se mențină distanțele corecte. Produsul necesită cel puțin 200 mm (7,87 inci) de spațiu liber pe toate laturile pentru o răcire adecvată. Poziționarea precisă conform instrucțiunilor de instalare este esențială pentru o funcționare optimă. Dimensiunile produsului sunt 480 x 600 x 340 mm (lățime x înălțime x adâncime) și are o greutate netă de 190 kg.
Schneider Electric Altivar 71 - VW3A5209 - accesoriu convertor de frecvență, filtru sinusoidal de ieșire, IP00, 400A, Date tehnice pentru convertoarele de frecvență Process 600/900
Caracteristici principale
Tipul produsului sau al componentei: Filtru sinusoidal
Compatibilitate: Altivar 61Q, Altivar 71Q, Altivar 61, Altivar Process ATV900, Altivar 71, Altivar Process ATV600
Curent nominal: 400 A
Aplicație specifică produsului: Filtru de ieșire
Pierdere de căldură: 1900 W la frecvența de 100 Hz
Compatibilitate produs: ATV61HC22N4, ATV61QC20N4, ATV61QC25N4, ATV71HC20N4, ATV71HC25N4, ATV71QC20N4, ATV71QC25N4, ATV630 convertizor de frecvență montat pe perete - 220 kW, 380...480 V, convertizor de frecvență montat pe perete ATV930 - 220 kW, 380...480 V
Frecvență de comutare: 4...8 kHz
Frecvență maximă de ieșire: 100 Hz
Tensiune maximă admisibilă: 500 V c.a.
Date suplimentare
Conexiune electrică: fire neizolate cu diametrul de 11 mm
Cădere maximă de tensiune la sarcina nominală: 10%
Curent maxim: 1,5 x curent nominal (durată = 60 s)
Greutate netă: 190 kg
Date de mediu
Grad de protecție IP: IP00
Caracteristici de mediu: 3B1 conform IEC 721-3-3, 3C2 conform IEC 721-3-3, 3S1 conform IEC 721-3-3
Grad de poluare: 2 conform EN 50178
Rezistență la vibrații: 1 gn (f= 13...200 Hz) conform IEC 60068-2, 1,5 mm vârf la vârf (f= 3...13 Hz) conform IEC 60068-2
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 0...95 %
Temperatura ambiantă în timpul funcționării: 40...50 °C (cu reducerea curentului de 1,5 % per °C), -10...40 °C (fără reducerea curentului)
Temperatura ambiantă în timpul depozitării: -40...65 °C
Altitudine de funcționare: <= 1000 m fără reducere de curent, 1000...3000 m cu reducere de curent de 1 % la 100 m
Dimensiuni
Dimensiuni în mm: a: 480, b: 600, c: 340, G: 430, H: 238, Ø: 13 x 18, Ø1: 11
Dimensiuni în inci: a: 18,90, b: 23,62, c: 13,38, G: 16,93, H: 9,37, Ø: 0,51 x 0,71, Ø1: 0,43
Recomandări de instalare
Pentru o funcționare corespunzătoare, asigurați-vă că există un spațiu liber de cel puțin 200 mm (7,87 inci) pe toate laturile.
